รายละเอียดสินค้า:
|
| คําสําคัญ: | 8 นิ้ว TFT LCD | การแก้ไข: | 1920*1200 |
|---|---|---|---|
| อินเตอร์เฟซ: | แอลวีดีเอส | หมุด: | 45 พิน |
| หน้าจอสัมผัส: | มีจำหน่าย / ไม่จำเป็น | ความส่องสว่างของพื้นผิว: | 1200 cd/m2 (นิต) |
| อายุการใช้งาน LED: | 40,000 ชม | ดูทิศทาง: | มุมมองทั้งหมด |
| การเชื่อมต่อ: | ประเภทเครื่องเชื่อม | อุณหภูมิในการทำงาน: | –30°C ถึง +85°C |

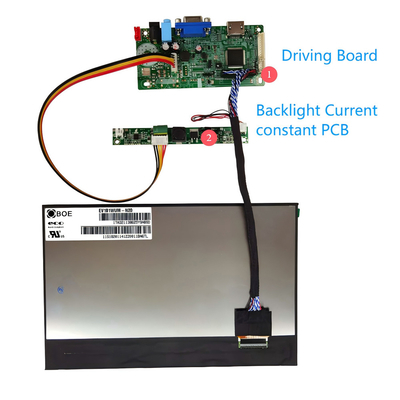

| คณะกรรมการขับรถ: | มีจำหน่าย / ไม่จำเป็น | ค่าคงที่กระแสไฟ LED: | มีจำหน่าย / ไม่จำเป็น |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ได้รับการรับรอง: | ISO9001:2015 / ISO14000:2015 |
| เน้น: | 1200 นิต TFT LCD Display,หน้าจอ LCD FHD TFT,LVDS Interface TFT จอจอ LCD |
||
ดาวน์โหลดเอกสารข้อมูล
ข้อมูลจำเพาะ SFTO800BD-7218AN.pdf
เกี่ยวกับรายการนี้ SFTO800BD-7218AN
ภาพรวม
จอแสดงผล TFT LCD ความสว่างสูงขนาด 8 นิ้วของเราได้รับการออกแบบมาเพื่อให้ประสิทธิภาพการมองเห็นที่เหนือกว่าในสภาพแสงที่ท้าทาย ด้วยความสว่างที่น่าประทับใจ 1200 nits และความละเอียด Full HD 1920 x 1200 จุด จอแสดงผลนี้จึงเหมาะสำหรับการใช้งานที่ต้องการความคมชัดและความมีชีวิตชีวา อินเทอร์เฟซ LVDS (Low-Voltage Differential Signaling) ช่วยให้มั่นใจในการถ่ายโอนข้อมูลความเร็วสูงและคุณภาพของภาพที่เหมาะสมที่สุด ทำให้เหมาะสำหรับการใช้งานในอุตสาหกรรม เชิงพาณิชย์ และผู้บริโภคต่างๆ
ความสว่างสูง: ที่ 1200 nits จอแสดงผลนี้มีความสว่างเป็นพิเศษ ทำให้เหมาะสำหรับใช้ในสภาพแวดล้อมกลางแจ้งหรือภายในอาคารที่มีแสงสว่างเพียงพอ ช่วยให้มองเห็นได้ชัดเจนแม้อยู่กลางแสงแดดโดยตรง
ความละเอียด Full HD: ด้วยความละเอียด 1920 x 1200 พิกเซล จอแสดงผลนี้จึงให้ภาพที่คมชัดและภาพที่มีรายละเอียด ช่วยยกระดับประสบการณ์ผู้ใช้โดยรวม
อินเทอร์เฟซ LVDS: อินเทอร์เฟซ LVDS ช่วยให้สามารถส่งข้อมูลความเร็วสูงโดยใช้พลังงานต่ำ รองรับอุปกรณ์หลากหลายประเภท จึงมั่นใจได้ถึงความเข้ากันได้ที่หลากหลาย
มุมมองที่กว้าง: จอแสดงผลมีมุมมองที่กว้าง (โดยทั่วไปคือ 160° ในแนวนอนและแนวตั้ง) ช่วยให้มองเห็นได้ชัดเจนจากตำแหน่งต่างๆ โดยไม่ผิดเพี้ยนของสี
ประสิทธิภาพสี: ด้วยช่วงสีที่สูงและการสร้างสีที่ยอดเยี่ยม จอแสดงผลจึงสามารถแสดงภาพที่สดใสและสมจริง ทำให้เหมาะสำหรับการใช้งานมัลติมีเดีย
ความทนทาน: TFT LCD ออกแบบมาเพื่อความทนทาน ออกแบบมาให้ทนทานต่อสภาพแวดล้อมต่างๆ ทนทานต่อแรงกระแทกและสามารถทำงานได้อย่างมีประสิทธิภาพในสภาพแวดล้อมที่ท้าทาย
การบูรณาการที่ง่ายดาย: ฟอร์มแฟคเตอร์ขนาดกะทัดรัดและอินเทอร์เฟซมาตรฐานทำให้ง่ายต่อการรวมจอแสดงผลเข้ากับระบบที่มีอยู่ ทำให้มั่นใจได้ถึงกระบวนการติดตั้งที่ราบรื่น
จอแสดงผลกลางแจ้ง: เหมาะสำหรับตู้คีออส ป้ายดิจิทัล และบอร์ดข้อมูลในสถานที่กลางแจ้ง ซึ่งการมองเห็นเป็นสิ่งสำคัญ
แผงควบคุมอุตสาหกรรม: เหมาะสำหรับระบบตรวจสอบ การควบคุมอุปกรณ์ และอินเทอร์เฟซอัตโนมัติที่ต้องการประสิทธิภาพการแสดงผลที่ชัดเจนและเชื่อถือได้
อุปกรณ์พกพา: เหมาะสำหรับอุปกรณ์พกพา แท็บเล็ต และเครื่องเล่นมัลติมีเดียแบบพกพาที่ได้รับประโยชน์จากความสว่างสูงและการตอบสนองที่ยอดเยี่ยม
อุปกรณ์ทางการแพทย์: สามารถใช้ในอุปกรณ์สร้างภาพทางการแพทย์และอุปกรณ์วินิจฉัย โดยให้ภาพที่ชัดเจนซึ่งจำเป็นสำหรับการใช้งานที่สำคัญ
จอแสดงผล TFT LCD ความสว่างสูงขนาด 8 นิ้วผสมผสานเทคโนโลยีล้ำสมัย ประสิทธิภาพสูง และความอเนกประสงค์ ทำให้เป็นตัวเลือกที่ยอดเยี่ยมสำหรับการใช้งานที่หลากหลาย ไม่ว่าจะใช้ในสภาพแวดล้อมกลางแจ้งหรือในโรงงานอุตสาหกรรม จอแสดงผลนี้รับประกันการมองเห็นและความน่าเชื่อถือ ช่วยยกระดับประสบการณ์และความพึงพอใจของผู้ใช้
คุณสมบัติ
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | หมายเหตุ |
| ขนาดเค้าร่าง | 181.7(ส) ×119.8(วี) ×5.5(ส) | มม | หมอก |
| พื้นที่ใช้งาน | 172.224(ส) ×107.640(วี) | มม | หมายเหตุ 1.1 |
| ความสว่าง | 1,000-1200 | ซีดี/ตรม | - |
| จำนวนพิกเซล | 1920(ส)xRGB×1200 (วี) | พิกเซล | - |
| สนามพิกเซล | 29.9(ส) ×3×89.7(วี) | ไมโครเมตร | - |
| การจัดเรียงพิกเซล | แถบแนวตั้ง RGB | - | - |
| สีที่แสดง | 16.7ม | - | - |
| ขอบเขตสี | 70%(ขั้นต่ำ), 75% (ประเภท) | ซีเอฟ@ซีไลท์ | |
| โหมดการแสดงผล | ปกติสีดำ | - | - |
| การดูทิศทาง | 85/85/85/85 (ประเภท) 80/80/80/80 (ขั้นต่ำ) | องศา | CR>=10 |
| น้ำหนัก | จะแจ้งภายหลัง | กรัม | - |
| อินเตอร์เฟซ | LVDS 2 พอร์ต (8 บิต) | - | - |
| ไอซี | FL5893DA | หมายเหตุ 1.2 |
หมายเหตุ 1.1: H: ความยาวแนวนอน, V: ความยาวแนวตั้ง
หมายเหตุ 1.2: IC ที่ใช้ร่วมกันได้สำหรับผลิตภัณฑ์นี้ได้แก่ FL5893DA โปรดติดต่อผู้ผลิต IC และยืนยันเมื่อคุณเลือกรายการใดรายการหนึ่ง ข้อมูลที่เราสมมติเกี่ยวกับ IC เพียงเพื่อการอ้างอิง
การเขียนแบบเครื่องกล
คำอธิบายพิน
| เลขที่ | เครื่องหมาย | การทำงาน | เลขที่ | เครื่องหมาย | การทำงาน |
| 1 | วีแอลอีดี- | กำลังไฟสำหรับแบ็คไลท์ LED (แคโทด) | 24 | จีเอ็นดี | พื้น |
| 2 | วีแอลอีดี- | กำลังไฟสำหรับแบ็คไลท์ LED (แคโทด) | 25 | โอแอลวี2พี | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก |
| 3 | วีแอลอีดี+ | กำลังไฟสำหรับแบ็คไลท์ LED (Anode) | 26 | โอแอลวี2เอ็น | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ |
| 4 | วีแอลอีดี+ | กำลังไฟสำหรับแบ็คไลท์ LED (ขั้วบวก) | 27 | จีเอ็นดี | พื้น |
| 5 | เอ็นซี | ไม่มีการเชื่อมต่อ | 28 | โอลวีซีเคพี | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก |
| 6 | จีเอ็นดี | พื้น | 29 | โอลวีคแอลเอ็น | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ |
| 7 | ELV3P | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 30 | จีเอ็นดี | พื้น |
| 8 | ELV3N | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ | 31 | โอแอลวี1พี | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก |
| 9 | จีเอ็นดี | พื้น | 32 | โอแอลวี1เอ็น | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ |
| 10 | ELV2P | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 33 | จีเอ็นดี | พื้น |
| 11 | ELV2N | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ | 34 | โอแอลวี0พี | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก |
| 12 | จีเอ็นดี | พื้น | 35 | โอแอลวี0เอ็น | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ |
| 13 | ELVCLKP | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 36 | จีเอ็นดี | พื้น |
| 14 | ELVCCL N | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ | 37 | I2C _SDA | ข้อมูลอินพุต/เอาท์พุตสำหรับ I2C (โปรดปล่อยให้พินเหล่านี้เปิด) |
| 15 | จีเอ็นดี | พื้น | 38 | I2C _SCL | สัญญาณนาฬิกาสำหรับ I2C (โปรดปล่อยให้หมุดเหล่านี้เปิด) |
| 16 | ELV1P | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 39 | VDD_OTP | แหล่งจ่ายไฟสำหรับวงจร OTP (โปรดปล่อยให้พินเหล่านี้เปิด) |
| 17 | ELV1N | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ | 40 | อีเพน | ทดสอบเฉพาะพิน (โปรดปล่อยให้พินเหล่านี้เปิด) |
| 18 | จีเอ็นดี | พื้น | 41 | วีดีดีน | แหล่งจ่ายไฟ |
| 19 | ELV0P | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 42 | วีดีดีน | แหล่งจ่ายไฟ |
| 20 | ELV0N | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ | 43 | วีดีดีน | แหล่งจ่ายไฟ |
| 21 | จีเอ็นดี | พื้น | 44 | วีดีดีน | แหล่งจ่ายไฟ |
| 22 | โอแอลวี3พี | การป้อนข้อมูลส่วนต่าง LVDS เป็นบวก | 45 | วีดีดีน | แหล่งจ่ายไฟ |
| 23 | โอแอลวี3เอ็น | การป้อนข้อมูลส่วนต่าง LVDS เป็นลบ |
ข้อมูลจำเพาะเกี่ยวกับแสง
| พารามิเตอร์ | เครื่องหมาย | เงื่อนไข | นาที. | ประเภท | สูงสุด | หน่วย | หมายเหตุ | |
|
ช่วงมุมมอง |
แนวนอน |
Θ3 |
CR > 10 |
80 | 85 | - | องศา |
หมายเหตุ 6.1 |
| Θ9 | 80 | 85 | - | องศา | ||||
|
แนวตั้ง |
Θ12 | 80 | 85 | - | องศา | |||
| Θ6 | 80 | 85 | - | องศา | ||||
| อัตราส่วนความคมชัด | CR |
Θ = 0 |
1,000 | 1200 | - |
เอชซี+เอพีเอฟ หมายเหตุ 6.2/6.3 |
||
| การส่งผ่านของเซลล์ | ต | 3.8 | 4.5 | - | - | |||
|
โครมา@CIE1931 |
รับ |
Θ = 0 |
0.654 | 0.674 | 0.694 |
@C ไลท์โน้ต 6.4 |
||
| รี่ | 0.302 | 0.322 | 0.342 | |||||
| Gx | 0.249 | 0.269 | 0.289 | |||||
| จี | 0.582 | 0.602 | 0.622 | |||||
| บีเอ็กซ์ | 0.113 | 0.133 | 0.153 | |||||
| โดย | 0.095 | 0.115 | 0.135 | |||||
| Wx | 0.276 | 0.296 | 0.316 | |||||
| ไวโอเล็ต | 0.318 | 0.338 | 0.358 | |||||
| ขอบเขตสี | Θ = 0 | 70 | 75 | - | - | |||
| เวลาตอบสนอง | Tr+Tf |
ตา= 25 ค Θ = 0 |
- |
30 | 35 | นางสาว | หมายเหตุ 6.5 | |
พารามิเตอร์การทดสอบความน่าเชื่อถือ
| เลขที่ | รายการ | เงื่อนไข |
| 1 | การทดสอบการจัดเก็บอุณหภูมิสูง (HTS) | 85°C, 240ชม., ไม่ทำงาน |
| 2 | การทดสอบการจัดเก็บที่อุณหภูมิต่ำ (LTS) | -30°C, 240ชม., ไม่ทำงาน |
| 3 | การทดสอบการทำงานที่อุณหภูมิสูง (HTO) | 85°C, 240ชม. ใช้งานได้ |
| 4 | การทดสอบการทำงานที่อุณหภูมิต่ำ (LTO) | -30°C, 240ชม. ใช้งานได้ |
| 5 | การทดสอบการทำงานของความชื้นความร้อน (THO) | 60°C/90%RH, 240 ชม., ใช้งานได้ |
| 6 | การทดสอบการเก็บวัฏจักรความร้อน (TST) | -30~80°C, 100 รอบ, 1 ชม./รอบ, ไม่ทำงาน |
|
7 |
การติดภาพ |
5*5 รูปแบบ, 1 ชม. 25°C±2°° ตรวจสอบรูปแบบ สีเทา 127, หลังจากผ่านไป 3 นาที มูร่าจะต้องถูกปอกเปลือกออกจนหมด |

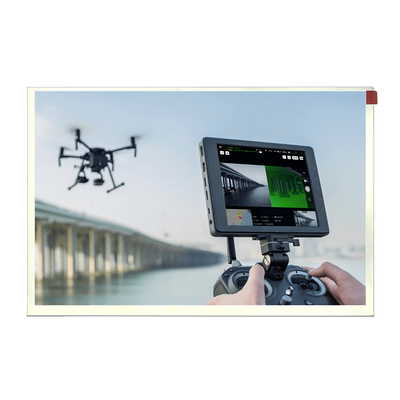

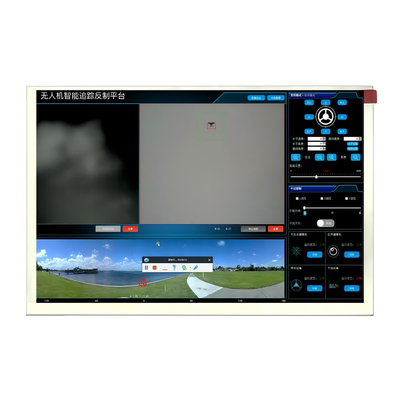

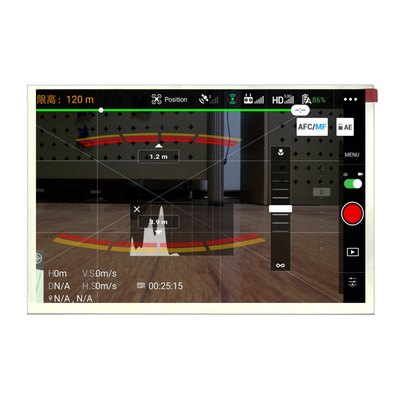

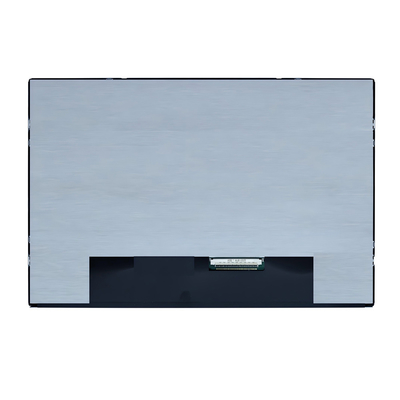

รูปภาพสินค้า
