รายละเอียดสินค้า:
|
| สินค้า: | 2.8 นิ้ว TFT LCD | การแก้ไข: | 240 x 320 |
|---|---|---|---|
| สี: | 262K | หน้าจอสัมผัส: | ไม่มี TP ตัวต้านทาน |
| อินเตอร์เฟซ: | SPI/MCU/SPI+RGB | ดูทิศทาง: | IPS ทุกมุมมอง |
| ไอซีไดร์เวอร์: | ILI9341V | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) | หมายเลขพิน: | 50 PIN |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | LCD TFT สามารถอ่านแสงอาทิตย์ได้,240 X 320 จุด TFT LCD,2.8 นิ้ว TFT LCD |
||
** ดาวน์โหลดใบข้อมูล **
เกี่ยวกับรายการนี้ SFTO280TZ-7214AT ความสว่างสูง 1000nits
จอจอ LCD IPS TFT ขนาด 2.8 นิ้ว ที่สามารถอ่านแสงกลางวันได้ มีความสดใสสูง พร้อมความละเอียด 240 x 320 พิกเซล และจอสัมผัสแบบมีความต้านทานเป็นอุปกรณ์จอที่ออกแบบเฉพาะสําหรับสภาพแวดล้อมกลางแจ้งหรือสภาพสว่างข้างล่างนี้คือการนําเสนอรายละเอียดของ SFTO280TZ-7214AT จาก Saef Technology:
1รายละเอียดจอแสดง:
-ขนาด: 2.8 นิ้ว เหมาะสําหรับอุปกรณ์พกพาและการใช้งานที่มีพื้นที่จํากัด
-ความละเอียด: 240 x 320 พิกเซล ให้ภาพและข้อความชัดเจน
-จอสัมผัสแบบต้านทาน: สนับสนุนการสัมผัสครั้งเดียว ทําให้ผู้ใช้สามารถทํางานผ่านจอสัมผัส เหมาะสําหรับความต้องการการปฏิสัมพันธ์พื้นฐาน
-ความสว่างสูง: ความสว่างของแสงเบื้องหลังสามารถถึง 1000 cd / m2 ทําให้สามารถอ่านได้ชัดเจนในแสงอาทิตย์ตรงหรือสภาพแวดล้อมที่สว่าง
-เทคโนโลยี IPS: ในเทคโนโลยีการสลับระนาบ (IPS) ให้มุมมองที่กว้างขวาง, รับประกันประสบการณ์การมองเห็นที่ดีจากมุมต่าง ๆ
-SPI / MCU / SPI + RGB ผิวหน้า: ผลิตภัณฑ์นี้สามารถใช้งานได้กับหลายๆ ผิวหน้า เพื่อให้ลูกค้ามีความสะดวกสบายในการออกแบบซึ่งทําให้ความมั่นคงของการติดตั้งสินค้าในด้านลูกค้าสูงสุด.
2รายละเอียดการแสดงภาพที่น่าเชื่อถือ:
- การทํางานในอุณหภูมิที่กว้างขวาง: สามารถปรับตัวให้กับช่วงอุณหภูมิจาก -20 °C ถึง 70 °C เหมาะกับสภาพแวดล้อมที่แตกต่างกัน
-การออกแบบประเภทอุตสาหกรรม: การสร้างและวัสดุที่ทนทานทําให้การทํางานมั่นคง แม้ในสภาพแวดล้อมที่รุนแรง
- การรักษากันแสงสว่าง: ลดการสะท้อนและแสงสว่างภายใต้แสงแดดตรง และปรับปรุงการอ่านของจอ
-สอดคล้องกับ RoHS และ REACH: ตอบสนองมาตรฐานสิ่งแวดล้อมสําหรับการจํากัดสารอันตราย
3บริการที่กําหนดเอง:
- ตัวเลือกการปรับแต่ง: บริการการปรับแต่งสามารถให้บริการ, รวมถึงอินเตอร์เฟสเฉพาะเจาะจง, ขนาด, ความสว่าง, เป็นต้น, เพื่อตอบสนองความต้องการของลูกค้าเฉพาะเจาะจง.
4. สถานการณ์การใช้งาน:
- เหมาะสําหรับการใช้งาน เช่น อุปกรณ์ระบายข้อมูลกลางแจ้งมือ, แผ่นควบคุมอุตสาหกรรม, อุปกรณ์การแพทย์, จัดจอรถยนต์, ป้ายดิจิตอล, เป็นต้นที่ต้องการการแสดงชัดเจน ภายใต้แสงสว่างแรง.
จอ LCD IPS TFT ขนาด 2.8 นิ้วนี้เป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานในอุตสาหกรรมและพาณิชย์ที่ต้องการจอที่ชัดเจนในสภาพสว่างที่แตกต่างกัน เนื่องจากความสว่างสูงมุมมองกว้างและความสามารถในการอ่านแสงกลางวัน
ลักษณะ
| ข้อมูลทั่วไป | รายละเอียด | หน่วย |
| แผ่นหลัก | ||
| พื้นที่แสดงภาพ ((AA) | 43.2 ((H) * 57.6 ((V) (2.8 นิ้ว) | มม |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน | - |
| แสดงสี | 262K | สี |
| จํานวนพิกเซล | 240 ((RGB) *320 | จุด |
| พิกเซลปิช | 0.180 ((H) *0.180 ((V) | มม |
| มุมมอง | ทั้งหมด | ชั่วโมง |
| ไดรฟ์ IC | ILI9341V | - |
| การจัดเรียงพิกเซลสี | สายตั้ง RGB | |
| โหมดการแสดง | สายส่ง/ ปกติเป็นสีดํา | - |
| อุณหภูมิการทํางาน | -20+70 | °C |
| อุณหภูมิการเก็บรักษา | -30+80 | °C |
ข้อมูลทางกล
| รายการ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | |
| ขนาดโมดูล | ทิศกว้าง ((H) | - | 50.00 | - | มม | ± 02 |
| สูง ((V) | - | 69.20 | - | มม | ± 02 | |
| ความลึก ((D) | - | 3.99 | - | มม | ± 02 | |
| น้ําหนัก | - | TBD | - | g | - | |
ภาพลวดลาย
คําอธิบายรหัส PIN
| ปิน NO | สัญลักษณ์ | ระดับ | หน้าที่ |
| 1 | LEDK | L | ไฟหลังK |
| 2 ~ 5 | LEDA | H | ไฟหลังA |
| 6 | IM0 | H/L | เลือกโหมดอินเตอร์เฟซ MCU NOTE( 1) |
| 7 | IM1 | H/L | |
| 8 | IM2 | H/L | |
| 9 | IM3 | H/L | |
| 10 | ยกเลิก | H/L | พินรีเซ็ตฮาร์ดแวร์ |
| 11 | VSYNC | H/L | สัญญาณการเข้าแบบตรง (กรอบ) สําหรับ RGB |
| 12 | HSYNC | H/L | สัญญาณการเข้าแบบเรียงตรง (Line) สําหรับ RGB |
| 13 | DOTCLK | H/L | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 14 | ENABLE | H/L | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 15 ~ 32 | D17-DB0 | H/L | รถขนส่งข้อมูล |
| 33 | SD0 | H/L | ปินออกของอินเตอร์เฟซ SPI |
| 34 | SDA | H/L | ปินการเข้าอินเตอร์เฟซ SPI |
| 35 | RD | H/L | อ่านเปิดปินนาฬิกา |
| 36 | WR-RS | H/L | สัญญาณการเลือกบันทึก |
| 37 | RS-SCL | H/L | เขียนเปิดปิน input clock |
| 38 | CS | H/L | ชิปเลือก pin input |
| 39 | TE | H/L | ผลลัพธ์การฉีกขาด |
| 40 | IOVCC | H | พลังงานไฟฟ้า ((1.8V) |
| 41 | IOVCC | H | พลังงานไฟฟ้า ((2.8-3.3V) |
| 42 | VCI | H | พลังงานไฟฟ้า ((2.8-3.3V) |
| 43 | GND | L | ดิน |
| 44 | XR | / | / |
| 45 | YD | / | / |
| 46 | XL | / | / |
| 47 | YU | / | / |
| 48 | GND | L | ดิน |
| 49 | GND | L | ดิน |
| 50 | GND | L | ดิน |
ค่าเรตติ้งสูงสุด
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
|
| นาที | แม็กซ์ | |||
| โลตติจ์ไฟฟ้าสําหรับวงจรโลจิก | IOVCC | - 03 | 4.6 | V |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCI | - 03 | 4.6 | V |
สภาพการทํางาน
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| พลังงาน | VCC | 2.7 | 2.8 | 3.3 | V | |
| พลังงาน | IOVCC | 1.7 | 1.8 | 3.3 | V | |
| ระบบปกติ การบริโภคปัจจุบัน | Icc | - | 12 | - | mA | VCC=2.8V |
| ประตู TFT ON Voltage | VGH | 15 | V | |||
| TFT Gate OFF โวลเตชั่น | VGL | - 7 คน5 | - | V | ||
หน่วยไฟหลัง (GND=0V)
|
รายการ |
สัญลักษณ์ |
ค่า |
หน่วย |
คําสังเกต |
||
| นาที | แบบ | แม็กซ์ | ||||
| ความดันไฟฟ้านอน | Vf | 2.8 | - | 3.4 | V | |
| ปัจจุบัน | ถ้า | - | 120 | - | mA | |
| ความสว่างของ LCM | LV | 900 | 1000 | - | cd/m2 | IB= 120mA |
| ความเหมือนกัน | / | 80 | % | - | ||

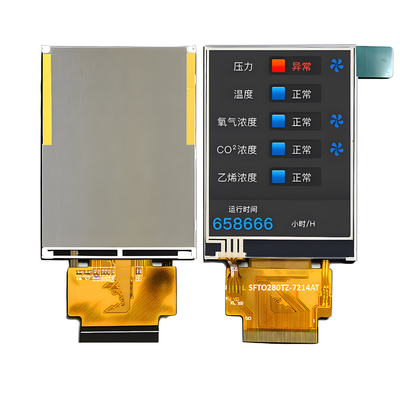

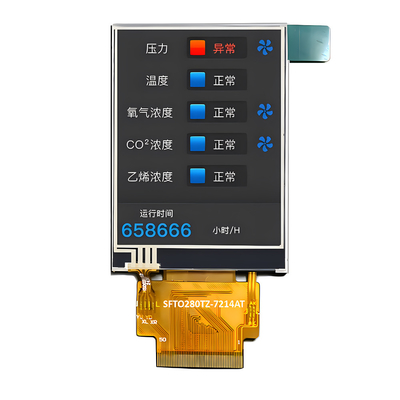

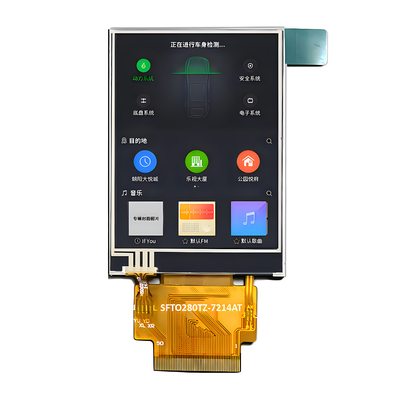

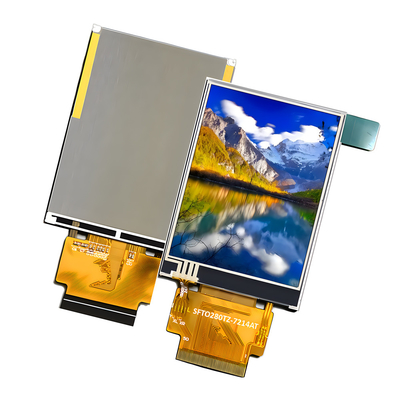

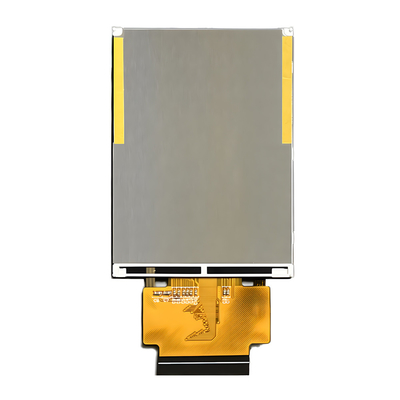

ภาพสินค้า
สถานที่ผลิตและใบรับรอง
คํา ถาม ที่ ถาม บ่อย
Q1. ฉันสั่งตัวอย่างได้มั้ย?
ตอบ: ใช่ เราต้อนรับการสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ ตัวอย่างผสมผสานที่มีหมายเลขโครงการที่แตกต่างกันก็ยอมรับได้
Q2 แล้วเวลาจัดส่งล่ะ?
ตอบ: สําหรับสินค้าเสร็จแล้ว กรุณาให้ตัวอย่างในคลังทันที การทําตัวอย่างใหม่ใช้เวลา 1-1,5 สัปดาห์ การผลิตชุดใช้เวลา 4-6 สัปดาห์ สําหรับการออกแบบสินค้าการประชุมและข้อเสนอใช้เวลา 2-3 วัน; 2 สัปดาห์สําหรับการออกแบบการอนุมัติและการเตรียมตัวอย่าง; การดําเนินการทดลอง / การผลิตจํานวนมากหลังจากการอนุมัติตัวอย่างใช้เวลา 5-6 สัปดาห์
Q3. คุณมีขั้นต่ําการสั่งซื้อปริมาณ จํากัดสําหรับตัวอย่างและการสั่งการการผลิต?
A: ปริมาณการสั่งซื้อขั้นต่ําต่ํา 3-5 ตัวอย่างสามารถนําเสนอเพื่อการตรวจสอบ ปริมาณการสั่งซื้อขั้นต่ําสําหรับการผลิตจํานวนมากมักเป็น 1K ต่อชุดเราสนับสนุนการใช้งานแบบทดลอง / การใช้งานแบบ PP ด้วยปริมาณที่ต่ํากว่าปริมาณการสั่งซื้อขั้นต่ําสําหรับ MP.
Q4. คุณขนส่งสินค้าอย่างไร และมันจะใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งผ่าน DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการสั่งโมดูลจอ LCD?
ตอบ: ก่อนอื่น ให้เราทราบความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราจะนําเสนอราคาตามความต้องการของคุณหรือข้อเสนอของเรา
อันดับที่สาม ลูกค้ายืนยันตัวอย่างและจ่ายเงินมัดจําสําหรับการสั่งซื้ออย่างเป็นทางการ
อันที่สี่ เราจัดการการผลิต
Q6. ผมสามารถพิมพ์โลโก้ของผมบนสินค้า LCD ได้หรือไม่?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการ ระหว่างช่วงการออกแบบว่า เราจะผลิตตัวอย่างที่มีโลโก้ของคุณ เพื่อให้คุณทดสอบและอนุมัติการผลิตจํานวนมากจะดําเนินการตามตัวอย่างที่อนุมัติ.
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดพลาด?
ตอบ: อันดับแรก ผลิตภัณฑ์ของเราถูกผลิตภายใต้ระบบควบคุมคุณภาพอย่างเข้มงวด โดยมีอาการบกพร่องน้อยกว่า 0.2%
อย่างที่สอง ในช่วงประกันเราจะส่งจอ LCD ใหม่ และชุดเล็กๆ ของการสั่งซื้อใหม่ สําหรับสินค้าที่ผิดปกติในจํานวนมากหรือเราสามารถหารือเรื่องแก้ไขได้ รวมถึงการโทรกลับตามสถานการณ์จริง.
