รายละเอียดสินค้า:
|
| คําสําคัญ: | จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว | การแก้ไข: | 1920*1080 พิกเซล |
|---|---|---|---|
| ขนาดจอแอลซีดี: | 305.2 x 178.1 x 2.7 (มม.) | พื้นที่ทํางาน: | 293.76 x 165.24 (มม.) |
| จอแอลซีดีอินเทอร์เฟซ: | สพป | ประเภทการแสดงผล: | มุมมองภาพแบบ IPS เต็มรูปแบบ |
| หน้าจอสัมผัส: | CTP ไม่จำเป็น | ความส่องสว่างของพื้นผิว: | 350 ซีดี/ตร.ม |
| อุณหภูมิในการทำงาน: | -10℃ ถึง +60℃ | อุณหภูมิในการจัดเก็บ: | -20℃ ถึง +60℃ |
| อัตราส่วน NTSC: | 72% | อัตราส่วนความคมชัด: | 800 |
| แสดงสี: | 16.7ม | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 72% NTSC Ratio TFT จอ LCD,350Cd/M2 TFT จอ LCD,จอแสดงผล TFT LCD ขนาด 13.3 นิ้ว |
||
SFTO1330SM-7191AN รายละเอียด.pdf

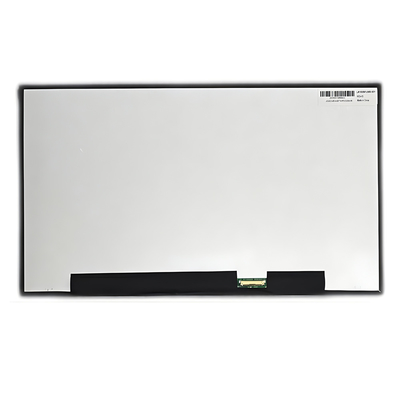

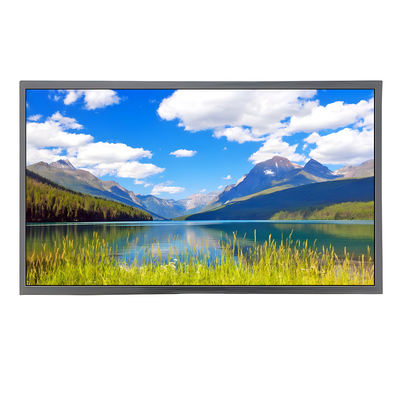

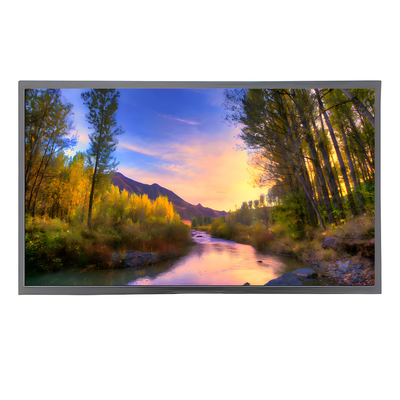

13.3 นิ้ว EDP TFT LCD Display การนําเสนอสินค้า
จอ LCD EDP TFT ขนาด 13.3 นิ้ว เป็นอุปกรณ์ที่ใช้เทคโนโลยีจอระดับสูง และเป็นที่นิยมในอุปกรณ์พกพา, จอพาณิชย์,และการใช้งานในอุตสาหกรรม สําหรับคุณภาพภาพภาพที่ดีและความหลากหลายด้านล่างนี้เป็นการนําเสนอรายละเอียดเกี่ยวกับจอ LCD EDP TFT ขนาด 13.3 นิ้ว มีความละเอียด 1920 * 1080 พิกเซล, อินเตอร์เฟซ 30 ปิน,และการครอบคลุมสี NTSC 72% และความสว่าง 350cd/m2.
ลักษณะสินค้า
ยี่ห้อและรุ่น:SFTO1330SM-7191AN
ประเภทแผ่น: a-Si TFT-LCD
ขนาด: 13.3 นิ้ว
ความละเอียด: 1920 (RGB) × 1080 (FHD)
การจัดวางพิกเซล: สายตั้ง RGB
อัตราส่วน 169
ระยะระหว่างจุด: 0.051 × 0.153 มิลลิเมตร
ระยะระหว่างพิกเซล: 0.153 × 0.153mm (166PPI)
ความสว่าง: 350cd/m2 (มูลค่าทั่วไป)
อัตราความแตกต่าง: 800:1 (มูลค่าทั่วไป)
มุมมอง: 85/85/85/85 (มูลค่าทั่วไป)
การครอบคลุมสี: 72% (NTSC)
เวลาตอบสนอง: 30 (มูลค่าทั่วไป) (Tr+Td) ms
รูปแบบการแสดง: VA/IPS, ปกติแสดงสีดํา, ผ่าน
ประเภทไฟหลัง: WLED
อุณหภูมิการทํางาน: -10 ~ 60 ° C
อุณหภูมิการเก็บรักษา: -20 ~ 60 ° C
ประสิทธิภาพทางแสง
TFT ขนาด 13.3 นิ้วนี้มีความสว่างสูง 350cd / m2 และสัดส่วนความแตกต่างสูง 800:172% ของการครอบคลุมสี NTSC รับรองการสร้างสีที่แท้จริง ทําให้ผลการแสดงใกล้เคียงกับสีธรรมชาติ
ลักษณะของอินเตอร์เฟส
ประเภทสัญญาณ: EDP
ความกระชับของแผ่น: 3.3V (มูลค่าทั่วไป)
กระแสปานล์: 279/468mA (ทั่วไป/สูงสุด)
ประเภทอินเตอร์เฟซ: เทอร์มินัล
จํานวนปินอินเตอร์เฟส: 30 ปิน
พื้นที่ใช้งาน
จอ LCD EDP TFT ขนาด 13.3 นิ้วนี้เหมาะสําหรับกรณีการใช้งานที่หลากหลาย ประกอบด้วย
อุปกรณ์พกพา: เช่น โน๊ตพ็อต มือใหม่, แท็บเล็ต เป็นต้น
การแสดงสินค้าทางธุรกิจ: ใช้สําหรับเครื่องโฆษณา ระบบกระจายข้อมูล เป็นต้น
การใช้งานในอุตสาหกรรม: เป็นอินเตอร์เฟซในการแสดงระบบควบคุมในอุตสาหกรรม
สรุป
จอ LCD EDP TFT ขนาด 13.3 นิ้วนี้ให้ผู้ใช้บริการประสบการณ์ทางการมองเห็นที่ดีด้วยความละเอียดสูง ความสว่างสูง ความแตกต่างสูง และการครอบคลุมสีที่กว้างขวางไม่ว่าจะเป็นในสภาพแสงภายนอกที่แรงหรือสภาพแสงภายในที่ต่ําความหลากหลายและความน่าเชื่อถือทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับกรณีการใช้งานที่หลากหลาย
รูปแบบการวาด
การนิยาม Pin อินเตอร์เฟซ
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | CABC_EN / NC | - | เก็บไว้สําหรับ CD |
| 2 | H_GND | P | รอบความเร็วสูง |
| 3 | สาย1_N | ฉัน | เส้นทางส่งสัญญาณเสริม 1 |
| 4 | สาย1_P | ฉัน | สายสัญลักษณ์จริง 1 |
| 5 | H_GND | P | รอบความเร็วสูง |
| 6 | Lane0_N | ฉัน | เส้นทางเชื่อมต่อสัญญาณที่สมบูรณ์ 0 |
| 7 | Lane0_P | ฉัน | สายสัญลักษณ์จริง 0 |
| 8 | H_GND | P | รอบความเร็วสูง |
| 9 | AUX_CH_P | ฉัน | ช่องช่วยสัญญาณจริง |
| 10 | AUX_CH_N | ฉัน | ช่องช่วยสัญญาณเสริม |
| 11 | H_GND | P | รอบความเร็วสูง |
| 12 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 13 | LCD_VDD | P | โลจิก LCD และพลังงานของไดรเวอร์ (3.3V) |
| 14 | NC | ฉัน | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 15 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 16 | LCD_GND | P | โลจิก LCD และเครื่องขับ |
| 17 | HPD | O | ปินสัญญาณ HPD |
| 18 | LED-1 | P | ด้านหลัง |
| 19 | LED-2 | P | ด้านหลัง |
| 20 | LED-3 | P | ด้านหลัง |
| 21 | LED-4 | P | ด้านหลัง |
| 22 | BL สามารถ | ฉัน | ไฟหลังเปิด / ปิด |
| 23 | BL PWM DIM | ฉัน | ระบบ PWM |
| 24 | SCL/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 25 | SDA/NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
| 26 | BL PWR | P | พลังงานไฟหลัง |
| 27 | BL PWR | P | พลังงานไฟหลัง |
| 28 | BL PWR | P | พลังงานไฟหลัง |
| 29 | BL PWR | P | พลังงานไฟหลัง |
| 30 | NC | - | จํากัดสําหรับการใช้ของผู้ผลิต LCD |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | ความเห็น |
| ความดันไฟฟ้าไฟหลัง | HVDDOUT | - | - | V | Ta = 25 °C หมายเหตุ 1&2 ความเห็น |
| กระแสไฟ LED ไฟหลัง | IHVDD | - | - | mA | |
| ความดัน LED กลับของไฟหลัง | VR | - | - | V | |
| อุณหภูมิการทํางาน | TOP | - 10 | 60 | °C |
Ta = 25 °C หมายเหตุ 1&2 |
| อุณหภูมิในการเก็บ | TST | - 20 | 60 | °C | |
| ความชื้นในบริเวณทํางาน | กระโดด | - | 90 | % RH | |
| ความชื้นในการเก็บ | Hst | - | 90 | % RH | |
| ความต้องการในการปล่อยความร้อน | ทรล | 15 | °C | ||
รายละเอียดอิเล็กทรอนิกส์ TFT LCD
| ปริมาตร | สัญลักษณ์ | การจัดอันดับ | หน่วย | ||
| MIN | TYP | MAX | |||
| ความดันไฟเข้าของไฟฟ้า | V DD | 3.0 | 3.3 | 3.6 | V |
| กระแสไฟฟ้า | IDD | - | - | - | mA |
| โลเตชั่นไฟฟ้า LED ไดรเวอร์ | HVDD | 2.7 | 24 | V | |
| กระแสไฟฟ้า LED Driver | IHVDD | 20 | - | mA | |
| การบริโภคพลังงาน LED | PLED | 2.7 | W | ||
| ความดันขั้นต่ําเข้าบวก | VIT+ | +100 | mV | ||
| ความดันขั้นต่ําการเข้าลบ | VIT- | - 100 บาท | mV | ||
| ความดันแบบร่วมการเข้าแบบต่าง | Vcom | TBD | V | ||
รายละเอียดอิเล็กทรอนิกส์ของไฟหลัง
| ปริมาตร | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้า | VBL | 5 | 12.0 | 37 | V |
| ไฟไฟฟ้าปัจจุบันสําหรับ Backlight | ILED | 6 |
- |
25 | mA |
| พลังงานไฟฟ้าสําหรับไฟหลัง | PLED | 0.18 | - | 5.55 | W |
| โมดูเลทไฟฟ้าสัญลักษณ์ไฟฟ้า | VPWM H | 1.2 | - | 5.0 | V |
| VPWM L | 0 | - | 0.6 | V | |
| อัตราการทํางานควบคุมความสว่าง | หน้าที่ | 1 | - | 100 | % |
| ความถี่ในการควบคุมความสว่าง | fPWM | 100 | - | 1,600 | KHz |
| LED-BL ON/OFF ความดันสูง | VCNTH | 1.2 | 5.0 | V | |
| LED-BL ON/OFF วอลเตจต่ํา | VCNTL | 0 | - | 0.6 | V |
| อายุการใช้งาน LED | - | 30,000 | 40,000 | - | h |
