รายละเอียดสินค้า:
|
| สินค้า: | 4จอ TFT ขนาด 0.3 นิ้ว | การแก้ไข: | 480x272 |
|---|---|---|---|
| ดูทิศทาง: | IPS ทุกมุมมอง | ไอซีไดร์เวอร์: | ST7283 |
| หน้าจอสัมผัส: | ไม่ (RTP และ CTP เป็นตัวเลือก) | หมายเลขพิน: | 40 PIN |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี 46มม | ความส่องสว่างของพื้นผิว: | 500 cd/m2 (นิต) |
| แรงดันไฟฟ้าที่ใช้งาน: | 3.3V | อินเตอร์เฟซ: | RGB |
| อุณหภูมิในการทำงาน: | 20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 4จอ LCD TFT ขนาด.3 นิ้ว,โปรแกรมการแสดงภาพ LCD 480*272 tft,จอ LCD TFT 262K |
||
Product การนําเสนอ

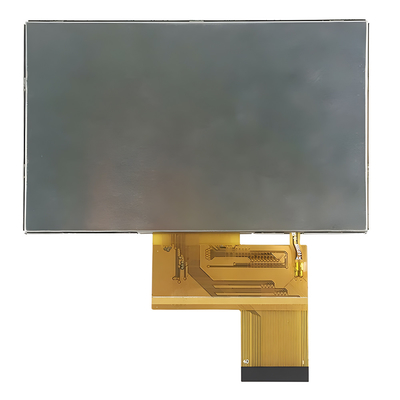

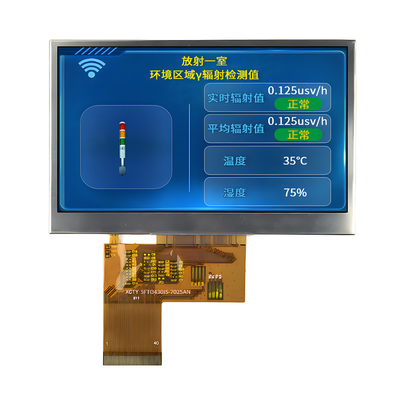

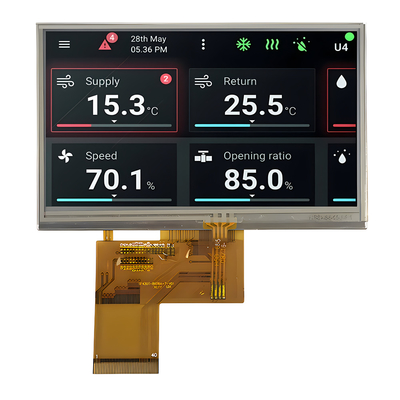

IPS TFT LCD ขนาด 4.3 นิ้ว เป็นจอแสดงสี 262K ขนาดเส้นแยก 4.3 นิ้ว และความละเอียด 480x270 ดอทแมทริกซ์ที่ให้มุมมองที่กว้างมาก, เพื่อให้ผู้ใช้สามารถได้รับประสบการณ์ทางสายตาที่สม่ําเสมอจากมุมต่าง ๆ หน้าจอนี้รองรับเทคโนโลยีสัมผัส RTP จุดเดียวและ CTP จุดหลายการบรรลุการปฏิสัมพันธ์ระหว่างมนุษย์และคอมพิวเตอร์.
IPS TFT LCD ขนาด 4.3 นิ้ว เป็นจอแสดงภาพความละเอียดสูง พร้อมอินเตอร์เฟซ RGB ความกระชับกระแสโลจิกการทํางานของจอคือ 3.3V พร้อมกับ IC คนขับ ST7283 และอุณหภูมิการทํางาน -20-70C
หน้าจอจอ LCD IPS TFT ขนาด 4.3 นิ้ว ได้กลายเป็นส่วนที่จําเป็นของสินค้าอิเล็กทรอนิกส์ผู้บริโภค เนื่องจากผลงานที่ดีและรูปแบบการใช้งานที่หลากหลายมันสามารถให้ประสบการณ์ทางสายตาที่น่าตื่นเต้น, ตอบสนองความต้องการของผู้ใช้ในการแสดงภาพ และสนับสนุนบริการที่กําหนดเองเพื่อตอบสนองความต้องการการใช้งานเฉพาะเจาะจง
ลักษณะ
ขนาด: 4.3 นิ้ว
ความละเอียด: 480 × 272 พิกเซล
โหมดการแสดง: IPS
ขับ IC: ST7283
ความสว่าง: 500cd/m2
ประเภทอินเตอร์เฟซ: RGB
อุณหภูมิการทํางาน: -20 °C ถึง 70 °C
อุณหภูมิการเก็บรักษา: -30 °C ถึง 80 °C
ประเภทแสงเบื้องหลัง: ไฟเบื้องหลัง LED ความสว่างและปริมาณแตกต่างกันตามรุ่น
รูปแบบการวาด
การนิยาม Pin อินเตอร์เฟซ
| ไม่ ไม่ | ชื่อปิน | I/O | คําอธิบาย |
| 1 | LED-K | ฉัน | แคทโดด LED |
| 2 | LED-A | ฉัน | แอนโด LED |
| 3 | VSS | ฉัน | พลังงานพื้นดิน |
| 4 | VDD | ฉัน | แหล่งพลังงาน |
| 5- 12 | R00-R07 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 13-20 | G00-G07 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21-28 | R00-R07 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 29 | VSS | ฉัน | พลังงานพื้นดิน |
| 30 | DLCK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 31 | DISP | ฉัน | แสดงสัญญาณ ON/OFF |
| 32 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 33 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 34 | DE | ฉัน | การควบคุมข้อมูลเข้า |
| 35 | NC | - | เปิด |
| 36 | GND | ฉัน | พลังงานพื้นดิน |
| 37 | XR | ฉัน | พินพานิลสัมผัส |
| 38 | YD | ฉัน | พินพานิลสัมผัส |
| 39 | XL | ฉัน | พินพานิลสัมผัส |
| 40 | YU | ฉัน | พินพานิลสัมผัส |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 30.0-3.6 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
| โลเตชั่นไฟฟ้า | Vf | 20.3 | 22.4 | 24 | V | If=20mA |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | 448 | - | mW | - |
| ความเข้มแสงสําหรับ LCM |
- |
- | 500 | - | Cd/m2 | If=20mA |
| ความเหมือนกันสําหรับ LCM | - | 70 | 75 | - | % | If=20mA |
| สีไฟหลัง | สีขาว | |||||
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ | สินค้าทดสอบ | สภาพ | ความเห็น |
| 1 | การทํางานในอุณหภูมิสูง | Ts= +70°C, 240 ชั่วโมง |
หมายเหตุ 1 IEC60068-2-2, GB2423 2-89 |
| 2 | การทํางานในอุณหภูมิต่ํา | Ta= -20°C, 240 ชั่วโมง | หมายเหตุ 2 IEC60068-2-1 GB2423.1-89 |
| 3 | การเก็บรักษาอุณหภูมิสูง | Ta= + 80 ° C, 240 ชั่วโมง | IEC60068-2-2 GB2423 2-89 |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | IEC60068-2-1 GB/T2423.1-89 |
| 5 | การเก็บรักษาอุณหภูมิและความชื้นสูง | Ta= +60°C, 90% RH แม็กซ์, 160 ชั่วโมง |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | การกระแทกทางความร้อน (ไม่ใช้งาน) | -30°C 30 นาที ~ +80°C 30 นาที เวลาเปลี่ยน: 5 นาที, 30 วงจร |
เริ่มด้วยความหนาว อุณหภูมิ ปลายด้วย อุณหภูมิสูง IEC60068-2-14 GB2423.22-87 |
|
7 |
การปล่อยไฟฟ้าสแตตติก (การดําเนินงาน) |
C=150pF, R=330 Ω, 5 จุด/แผ่น อากาศ: ± 8KV, 5 ครั้ง; ติดต่อ: ± 4KV, 5 ครั้ง; (สภาพแวดล้อม: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
การสั่นสะเทือน (ไม่ใช้งาน) |
ระยะความถี่: 10 ~ 55Hz, การกระแทก: 1.mm Sweep: 10Hz ~ 55Hz ~ 10Hz 2 ชั่วโมงสําหรับทุกทิศทางของ X.Y.Z (สภาพของบรรจุ) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | โชค (ไม่ทํางาน) |
60G 6ms, ± X, ± Y, ± Z 3 ครั้งสําหรับแต่ละทิศทาง |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | การทดสอบการตกลงของพัสดุ |
ความสูง: 80 ซม. 1 มุม 3 ด้าน 6 พื้น |
IEC60068-2-32 GB/T2423.8-1995 |
