รายละเอียดสินค้า:
|
| สินค้า: | จอแสดงผล TFT LCD ขนาด 3.2 นิ้ว | การแก้ไข: | 240X320 |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | อินเตอร์เฟซ: | SPI 4 เส้น |
| มิติเค้าร่าง: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) | พื้นที่ทํางาน: | 48.60(W) x64.80 (H) (mm) |
| หมายเลขพิน: | 18 พิน | การเชื่อมต่อ: | FPC Plugging |
| ความส่องสว่างของพื้นผิว: | 350 cd/m2 (นิต) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 3จอ LCD SPI TFT ขนาด.2 นิ้ว,จอ LCD TFT 18 ปิน,240*320 พิกเซล TFT LCD Display |
||
การนําเสนอสินค้า
หน้าจอ SPI TFT ขนาด 3.2 นิ้ว เป็นหน้าจอ LCD TFT สีที่มีอินเตอร์เฟซ SPI แมตริกซ์จุด 240 x 320 จุด มีหน้าจอสีที่รวยและความละเอียดสูง ให้ผู้ใช้บริการมีประสบการณ์ทางสายตาที่ชัดเจนเหมาะสําหรับกรณีการใช้งานที่หลากหลาย, เช่น อุปกรณ์อุตสาหกรรม เครื่องมือจับจอง เครื่องสวยงาม บ้านฉลาด และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค
โมดูล SPI TFT SFTO320JY-7178AN ขนาด 3.2 นิ้วนี้มี IC ไม้อัตราการขับขี่ ST7789V; มันรองรับอินเตอร์เฟซ SPI 4 สายและมีระยะความแรงกดไฟฟ้า (VDD) จาก 2.8V ถึง 3.3Vสามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C, มีอุณหภูมิในการเก็บรักษาระหว่าง -30 °C ถึง +80 °C
บนพื้นฐานของผลิตภัณฑ์ SPI TFT ขนาด 3.2 นิ้วนี้, Saef Technology ให้บริการทางการแก้ไขที่กําหนดเองที่แตกต่างกัน, รวมถึง แต่ไม่จํากัด:
การปรับเปลี่ยนแสงเบื้องหลัง: ปรับประเภทและความสว่างของแสงเบื้องหลังตามความต้องการของสินค้า
การปรับเปลี่ยนอินเตอร์เฟส: เปลี่ยนโครงสร้างและอินเตอร์เฟสของเคเบิลจอ LCD เพื่อปรับตัวให้กับแพลตฟอร์มฮาร์ดแวร์เฉพาะเจาะจง
การบูรณาการหน้าจอสัมผัส: มีหน้าจอสัมผัสแบบคัดสรรหรือแบบประกอบความสามารถเป็นตัวเลือก เพื่อเพิ่มประสบการณ์การปฏิสัมพันธ์ของผู้ใช้
ลักษณะ
| สินค้า: | 3จอ LCD TFT ขนาด.2 นิ้ว |
| เลขรุ่น | SFTO320JY-7178AN |
| การแก้ไข: | 240x320 |
| ทิศทางการดู: | เวลา 12 โมง |
| อินเตอร์เฟซ: | SPI 4 เส้น |
| มิติการออกแบบ: | 54.0(W) x77.4 ((H) x2.4 ((T) ((mm) |
| พื้นที่ทํางาน: | 48.60(W) x64.80 (H) (mm) |
| หมายเลขปิน: | 18 ปิน |
| การเชื่อมต่อ: | FPC Plugging |
| ความสว่างของพื้นผิว: | 350 Cd/m2 (นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | รองรับ RoHS & Reach |
ภาพลวดลาย
อัตราการใช้ไฟฟ้าสูงสุด
|
รายการ |
สัญลักษณ์ |
นาที |
แม็กซ์ |
หน่วย |
หมายเหตุ |
|
ความดันไฟฟ้า ((VDDI) |
V | 1.8 | 3.3 | V |
- |
|
ความดันไฟฟ้า ((VDD) |
V | 2.8 | 3.3 | V |
- |
|
อุณหภูมิการทํางาน |
TOPR | - 20 | 70 | °C |
- |
|
อุณหภูมิการเก็บรักษา |
TSTR | - 30 | 80 | °C |
- |
ลักษณะของไฟหลัง
|
รายการ |
สัญลักษณ์ |
นาที |
แบบปกติ |
แม็กซ์ |
หน่วย |
|
โมดูล LED โฟลเตจด้านหน้า |
VLED | 2.9 | 3.1 | 3.3 | V |
|
กระแสไฟฟ้าโมดูล LED |
ILED |
- |
90 |
- |
mA |
|
ความสว่างของผิว LCD |
LS | 330 | 350 |
- |
Cd/m2 |
|
LCM ความสว่างบนพื้นผิวแบบเดียวกัน |
LD | 80 |
- |
- |
% |
|
การสูญเสียพลังงาน LCD |
PLCD |
- |
0.32 |
- |
W |
การนิยาม Pin อินเตอร์เฟซ
| รหัส PIN | สัญลักษณ์ | คําอธิบาย |
| 1 | GND |
ดิน |
|
2 |
กําหนดใหม่ |
สัญญาณนี้จะรีเซ็ตอุปกรณ์ และมันต้องถูกใช้เพื่อเริ่มต้นชิปอย่างถูกต้อง - สัญญาณทํางานต่ํา |
| 3 | SCL | - ปินนี้ใช้เป็นนาฬิกาอินเตอร์เฟซซีเรียล |
|
4 |
D/C |
- แสดงข้อมูล / ปินการเลือกคําสั่งใน 4 สายการใช้งาน |
|
5 |
CSX |
- ปินการเลือกชิป เติมต่ํา ปิดสูง |
|
6 |
SDA |
- ข้อมูลถูกจับไว้บนขอบขึ้นของสัญญาณ SCL - หากไม่ได้ใช้ กรุณาติดตั้ง Pin นี้ในระดับ VDDI หรือ DGND |
|
7 |
SDO |
- SPI อินเตอร์เฟซปินออก - ข้อมูลออกบนขอบตกของสัญญาณ SCL - ถ้าไม่ได้ใช้ ปล่อยให้สตาร์ทนี้เปิด |
| 8 | GND |
ดิน |
|
9 |
VDD |
พลังงานไฟฟ้าสําหรับระบบแบบแอนาล็อก, หลักฐานดิจิตอล และวงจรเสริม |
| 10 | LEDA |
อานอดของแสงเบื้องหลัง (2.9V-3.3V) แบบ:3.1V) |
| 11 | LEDK | คาโทดของไฟหลัง |
| 12 | LEDK | คาโทดของไฟหลัง |
| 13 | LEDK | คาโทดของไฟหลัง |
| 14 | LEDK | คาโทดของไฟหลัง |
| 15 | XL | แผนการสัมผัส ขาทางตรรกะ |
| 16 | YU | แผนการสัมผัส ขาทางตรรกะ |
| 17 | XR | แผนการสัมผัส ขาทางตรรกะ |
| 18 | YD | แผนการสัมผัส ขาทางตรรกะ |

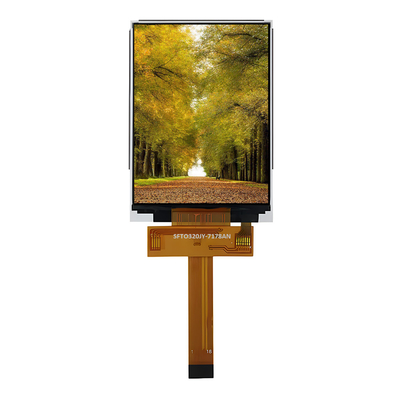

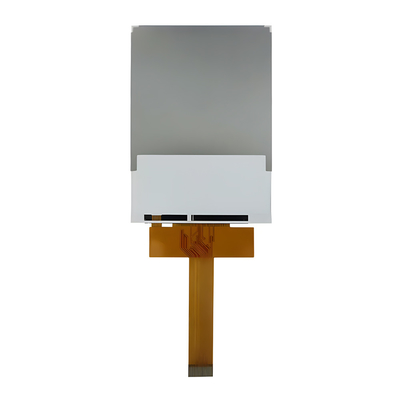

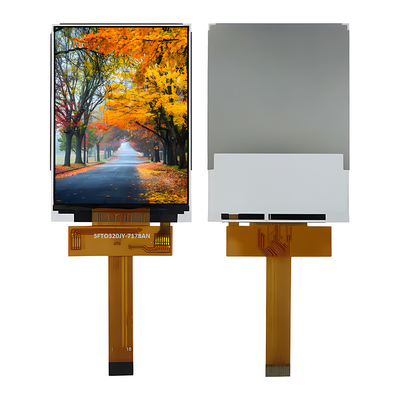

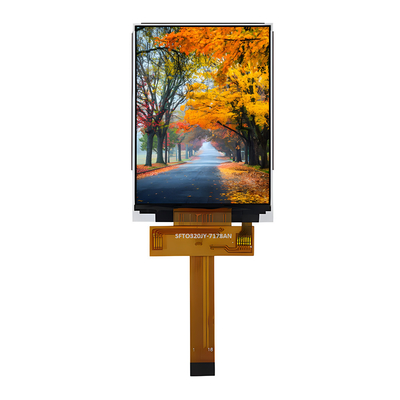

ภาพสินค้า
