รายละเอียดสินค้า:
|
| สินค้า: | 1.77 นิ้ว TFT LCD | การแก้ไข: | 128*160 พิกเซล |
|---|---|---|---|
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | 12 นาฬิกา |
| อินเตอร์เฟซ: | สาย SPI 4 | หมายเลขพิน: | 14 |
| การเชื่อมต่อ: | เสียบเข้าไป | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (สามารถปรับแต่งได้) |
| ไอซีไดร์เวอร์: | ST7735 | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | SPI ซีเรียล อินเตอร์เฟซ TFT LCD Display,จอ LCD TFT สีเต็ม 262K,จอแสดงผล TFT LCD ขนาด 1.77 นิ้ว |
||
** ดาวน์โหลดใบข้อมูล **
SFTO177JY-7189AN รายละเอียด.pdf
เกี่ยวกับรายการนี้: การันตีราคาต่ําสุด 1.77 นิ้ว TFT LCD
TFT LCD ขนาด 1.77 นิ้ว ตอบสนองความต้องการของตลาดสําหรับการลดขนาดเล็ก, การบริโภคพลังงานต่ํา, และจอความละเอียดสูงด้วยขนาดปานกลางและผลงานสูง.มันมีข้อดีในตลาดที่ชัดเจนในอุปกรณ์อิเล็กทรอนิกส์พกพาและสาขาอื่น ๆในด้านอุตสาหกรรม 1.LCD TFT ขนาด 77 นิ้วที่ใช้กันทั่วไปเพื่อแสดงสถานะการทํางานและปริมาตรของอุปกรณ์, เช่น เครื่องวัดอุณหภูมิและความชื้น, เครื่องวัดแรงกด, ฯลฯการให้บริการติดตามข้อมูลในเวลาจริง และการตอบสนองการดําเนินงาน.
ชิปไดรเวอร์ที่ใช้กันทั่วไปคือ ST7735S ซึ่งรองรับอินเตอร์เฟซ SPI และสามารถบูรณาการเข้ากับระบบต่างๆได้ง่ายเหมาะสําหรับสภาพสว่างภายในและภายนอกที่แตกต่างกันปกติมีไฟ LED 2 ลูก เพื่อให้มีผลการส่องแสงแบบเดียวกัน
บริษัทของเรามีข้อได้เปรียบในเรื่องราคาในชนิดของผลิตภัณฑ์นี้ และรับประกันให้ลูกค้ามีผลิตภัณฑ์ที่มีคุณภาพสูง ในราคาต่ําที่สุดในอุตสาหกรรม
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ | / |
| ทิศทางการดู | เวลา 12 โมง | / |
| สี | 262K | / |
| ไดรฟ์ IC | ST7735 | / |
| ประเภทอินเตอร์เฟซ | 4 สาย SPI | / |
| ขนาดของรูป | 34.00 ((W) x 42.94 ((H) x 2.28 ((T) |
มม |
| พื้นที่ทํางาน LCD | 28.032 ((W) x 35.04 ((H) |
มม |
| การแก้ไข | 128 RGB ((H) x 160 ((V) | พิกเซล |
| พิกเซลปิช | 0.219 ((W) x 0.219 ((H) |
มม |
ภาพลวดลาย
คําอธิบาย Pin อินเตอร์เฟส
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | NC | ไม่มีการเชื่อมต่อ |
| 2 | GND | ดิน |
| 3 | LEDK | คาโทดของไฟหลัง |
| 4 | LEDA | อานอดของไฟหลัง (3.0V-3.4V) |
| 5 | GND | ดิน |
| 6 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
|
7 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 8 | SDA | การเข้า / การออกข้อมูลลําดับ |
| 9 | SCL | สตางค์นาฬิกา |
| 10 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 11 | IOVCC | พลังงานไฟฟ้าสําหรับอินเตอร์เฟส ((1.8V-3.3V) |
| 12 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 13 | GND | ดิน |
| 14 | NC | ไม่มีการเชื่อมต่อ |
สัญลักษณ์แผน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
80 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| เวลาตอบสนอง | Tr+Tf | θ = 0° |
- |
30 | 60 | ms |
| อัตราความแตกต่าง | CR | θ = 0° | 200 | 300 |
- |
|
|
มุมมอง |
ด้านบน | CR?? 10 | 40 | 45 | - |
deg |
| ด้านใต้ | CR?? 10 | 15 | 20 | - | ||
| ซ้าย | CR?? 10 | 40 | 45 | - | ||
| ใช่แล้ว | CR?? 10 | 40 | 45 | - | ||
|
สี CF สี (CIE)
|
Wx |
θ = 0° |
- 002 |
0.308 |
+002 |
|
| วาย | 0.327 | |||||
| Rx | 0.610 | |||||
| รี | 0.329 | |||||
| Gx | 0.299 | |||||
| กี | 0.567 | |||||
| Bx | 0.143 | |||||
| โดย | 0.111 | |||||
| การพูดข้าม | ct | 2% | ||||
| การถ่ายทอด | ทรานซ์ | 6.21% | 60.9% |
- |

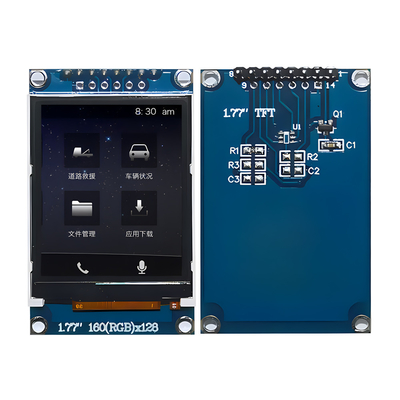

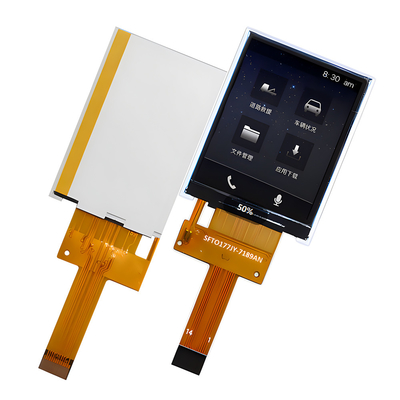

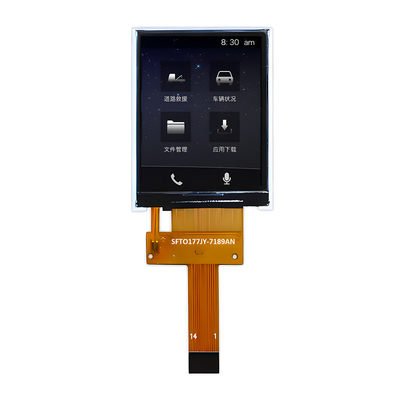

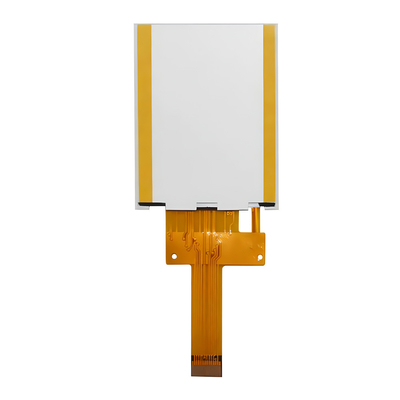

รูปภาพสินค้า
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ | สินค้าทดสอบ | สภาพ | ความเห็น |
| 1 | การทํางานในอุณหภูมิสูง | Ts= + 80 ° C, 240 ชั่วโมง |
หมายเหตุ 1 IEC60068-2-2, GB2423 2-89 |
| 2 | การทํางานในอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | หมายเหตุ 2 IEC60068-2-1 GB2423.1-89 |
| 3 | การเก็บรักษาอุณหภูมิสูง | Ta= + 80 ° C, 240 ชั่วโมง | IEC60068-2-2 GB2423 2-89 |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | IEC60068-2-1 GB/T2423.1-89 |
| 5 | การเก็บรักษาอุณหภูมิและความชื้นสูง | Ta= +60°C, 90% RH แม็กซ์, 160 ชั่วโมง |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | การกระแทกทางความร้อน (ไม่ใช้งาน) | -30°C 30 นาที ~ +80°C 30 นาที เวลาเปลี่ยน: 5 นาที, 30 วงจร |
เริ่มด้วยความหนาว อุณหภูมิ ปลายด้วย อุณหภูมิสูง IEC60068-2-14 GB2423.22-87 |
|
7 |
การปล่อยไฟฟ้าสแตตติก (การดําเนินงาน) |
C=150pF, R=330 Ω, 5 จุด/แผ่น อากาศ: ± 8KV, 5 ครั้ง; ติดต่อ: ± 4KV, 5 ครั้ง; (สภาพแวดล้อม: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
การสั่นสะเทือน (ไม่ใช้งาน) |
ระยะความถี่: 10 ~ 55Hz, การกระแทก: 1.mm Sweep: 10Hz ~ 55Hz ~ 10Hz 2 ชั่วโมงสําหรับทุกทิศทางของ X.Y.Z (สภาพของบรรจุ) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | โชค (ไม่ทํางาน) |
60G 6ms, ± X, ± Y, ± Z 3 ครั้งสําหรับแต่ละทิศทาง |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | การทดสอบการตกลงของพัสดุ |
ความสูง: 80 ซม. 1 มุม 3 ด้าน 6 พื้น |
IEC60068-2-32 GB/T2423.8-1995 |
สิ่งอํานวยความสะดวกและใบรับรอง
