รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 2.4 นิ้ว | การแก้ไข: | 240*320 พิกเซล |
|---|---|---|---|
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | SPI | หมายเลขพิน: | 10 พิน (24 พินเสริม) |
| การเชื่อมต่อ: | เสียบเข้าไป | ความส่องสว่างของพื้นผิว: | 400 cd/m2 (ปรับแต่งได้) |
| ไอซีไดร์เวอร์: | ST7789V | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | หน้าจอ TFT 2.4 นิ้ว,หน้าจอสีเต็ม 65K,240*320 พิกเซล TFT Display |
||
อินเตอร์เฟซ SPI 2.4 นิ้ว TFT LCD การแนะนําสินค้า
จอ LCD TFT ขนาด 2.4 นิ้ว เป็นเครื่องแสดงจอ LCD แมตริกซ์ที่ใช้งานทั่วไปที่มีความละเอียดสูง สีสดใส และความเร็วการตอบสนองที่รวดเร็วสาขาควบคุมอุตสาหกรรมในสาขาของอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภค จอ LCD TFT ขนาด 2.4 นิ้วถูกใช้อย่างแพร่หลายในอุปกรณ์ที่ใส่ได้แบบสมาร์ท, คอนโซลเกมพกพา, แผนควบคุมบ้านที่สมาร์ท และสินค้าอื่น ๆสีเต็มและมุมมองกว้าง ตอบสนองความต้องการของผู้บริโภคในการแสดงผล.
2จอ IPS TFT ขนาด.4 นิ้ว มีความละเอียด 240 × 320 พิกเซล ให้การแสดงภาพที่ชัดเจน IC ไดรเวอร์ของมันคือ ST7789V และรองรับอินเตอร์เฟซหลายตัวและความลึกสีสูงรุ่น SFTO240JY-7179AN นี้มีอินเตอร์เฟซ SPI และสามารถบรรลุความสว่าง 400cd / m 2การปรับตัวให้เหมาะกับสภาพสว่างที่แตกต่างกัน โดยใช้เทคโนโลยี IPS ให้บริการด้านมองเต็มเกือบ 180 ° เพื่อให้ประสบการณ์การมองเห็นได้ดีจากทุกมุมผลิตภัณฑ์สามารถทํางานระหว่าง -20 °C และ 70 °C และปรับตัวให้กับสภาพแวดล้อมต่าง ๆสามารถเก็บรักษาได้ระหว่าง -30 °C และ 80 °C ทําให้การเก็บรักษาระยะยาวไม่ส่งผลกระทบต่อการทํางาน
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ | / |
| ทิศทางการดู | ทั้งหมด | / |
| สี | 262K | / |
| ไดรฟ์ IC | ST7789 | / |
| ประเภทอินเตอร์เฟซ | 4 สาย SPI | / |
| ขนาดของรูป | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| พื้นที่ทํางาน | 36.72 ((W) x 48.96 ((H) |
mm |
| การแก้ไข | 240 RGB ((H) x 320 ((V) | พิกเซล |
| พิกเซลปิช | 0.153 ((W) x 0.153 ((H) |
mm |
ภาพลวดลาย
คําอธิบาย Pin อินเตอร์เฟส
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
|
2 |
RS |
เลือกปิน RS= ราคา 1 ราคา: แสดงข้อมูล RS= ราคา 0 ราคา: ข้อมูลคําสั่ง |
| 3 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 4 | SCL | สตางค์นาฬิกา |
| 5 | SDA | การเข้า/การออกข้อมูลลําดับ |
| 6 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 7 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 8 | GND | ดิน |
| 9 | LED+ | อานอดของแสงเบื้องหลัง |
| 10 | LED | คาโทดของไฟหลัง |
สัญลักษณ์แผน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
80 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
คุณสมบัติทางแสง
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | |
|
มุมมอง ระยะทาง |
ทิศทาง | Θ3 |
CR>10 |
70 | 80 | - | เดก |
| Θ9 | 70 | 80 | - | เดก | |||
| สูง | Θ12 | 70 | 80 | - | เดก | ||
| Θ6 | 70 | 80 | - | เดก | |||
| อัตราความแตกต่าง | CR | Θ = 0.. | 1000 | 1500 | - | ||
| การถ่ายทอด | Tr | 4 | 4.65 | % | |||
| สี Gamut | CG | 65 | 70 | % | |||
|
การพัฒนา สี
|
สีแดง | Rx |
Θ = 0.. |
0.632 | 0.652 | 0.672 | |
| รี | 0.302 | 0.322 | 0.342 | ||||
| สีเขียว | Gx | 0.256 | 0.276 | 0.296 | |||
| กี | 0.562 | 0.582 | 0.602 | ||||
| สีฟ้า | Bx | 0.121 | 0.141 | 0.161 | |||
| โดย | 0.071 | 0.091 | 0.111 | ||||
| สีขาว | Wx | Θ = 0.. | 0.287 | 0.307 | 0.327 | ||
| วาย | 0.314 | 0.334 | 0.354 | ||||
| เวลาตอบสนอง | Tr + Tf | Ta= 25.C Θ = 0.. | 35 | 45 |
ms |
||

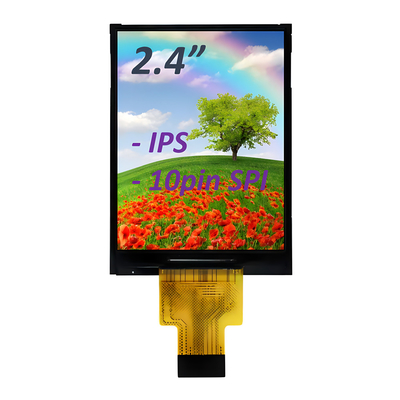

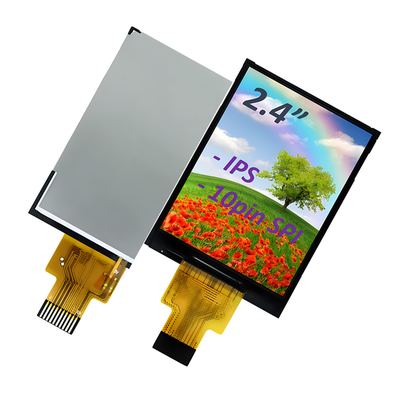

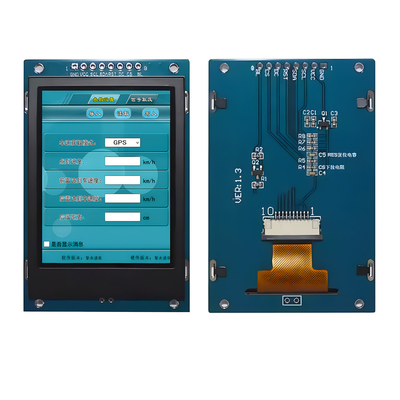

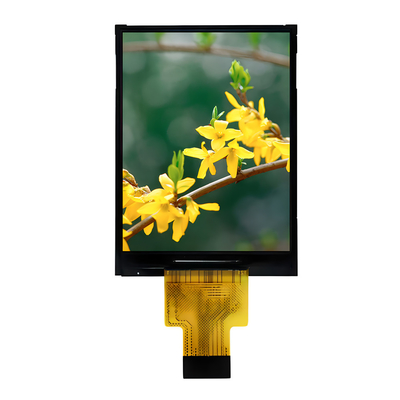

รูปภาพสินค้า
การทดสอบสิ่งแวดล้อม / ความน่าเชื่อถือ
| ไม่ | สินค้าทดสอบ | สภาพ | ความเห็น |
| 1 | การทํางานในอุณหภูมิสูง | Ts= + 80 ° C, 240 ชั่วโมง |
หมายเหตุ 1 IEC60068-2-2, GB2423 2-89 |
| 2 | การทํางานในอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | หมายเหตุ 2 IEC60068-2-1 GB2423.1-89 |
| 3 | การเก็บรักษาอุณหภูมิสูง | Ta= + 80 ° C, 240 ชั่วโมง | IEC60068-2-2 GB2423 2-89 |
| 4 | การเก็บรักษาอุณหภูมิต่ํา | Ta= -30 ° C, 240 ชั่วโมง | IEC60068-2-1 GB/T2423.1-89 |
| 5 | การเก็บรักษาอุณหภูมิและความชื้นสูง | Ta= +60°C, 90% RH แม็กซ์, 160 ชั่วโมง |
IEC60068-2-3 GB/T2423.3-2006 |
| 6 | การกระแทกทางความร้อน (ไม่ใช้งาน) | -30°C 30 นาที ~ +80°C 30 นาที เวลาเปลี่ยน: 5 นาที, 30 วงจร |
เริ่มด้วยความหนาว อุณหภูมิ ปลายด้วย อุณหภูมิสูง IEC60068-2-14 GB2423.22-87 |
|
7 |
การปล่อยไฟฟ้าสแตตติก (การดําเนินงาน) |
C=150pF, R=330 Ω, 5 จุด/แผ่น อากาศ: ± 8KV, 5 ครั้ง; ติดต่อ: ± 4KV, 5 ครั้ง; (สภาพแวดล้อม: 15°C ~ 35°C, 30% ~ 60%, 86Kpa ~ 106Kpa) |
IEC61000-4-2 GB/T17626.2-1998 |
|
8 |
การสั่นสะเทือน (ไม่ใช้งาน) |
ระยะความถี่: 10 ~ 55Hz, การกระแทก: 1.mm Sweep: 10Hz ~ 55Hz ~ 10Hz 2 ชั่วโมงสําหรับทุกทิศทางของ X.Y.Z (สภาพของบรรจุ) |
IEC60068-2-6 GB/T2423.5-1995 |
| 9 | โชค (ไม่ทํางาน) |
60G 6ms, ± X, ± Y, ± Z 3 ครั้งสําหรับแต่ละทิศทาง |
IEC60068-2-27 GB/T2423.5-1995 |
| 10 | การทดสอบการตกลงของพัสดุ |
ความสูง: 80 ซม. 1 มุม 3 ด้าน 6 พื้น |
IEC60068-2-32 GB/T2423.8-1995 |
สิ่งอํานวยความสะดวกและใบรับรอง
