รายละเอียดสินค้า:
|
| สินค้า: | 6.2 นิ้ว TFT | การแก้ไข: | 1024x600 พิกเซล |
|---|---|---|---|
| รุ่น NO.: | SFTO620BH-7180AN | ความส่องสว่างของพื้นผิว: | 1000 cd/m2 (ไนท์) |
| หน้าจอสัมผัส: | ปราศจาก | ดูทิศทาง: | IPS มุมมองเต็ม |
| หมายเลขพิน: | 50 PIN | การเชื่อมต่อ: | ZIF |
| อินเตอร์เฟซ: | RGB 24 บิต | อายุการใช้งาน LED: | 40,000 ชม |
| มิติเค้าร่าง: | 143.37(กว้าง)×87.13(สูง)×2.56(หนา) (มม.) | สูงสุด:: | -30°C ถึง +80°C |
| พื้นที่ทํางาน: | 137.47(กว้าง) x 77.23(สูง) (มม.) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 6จอ LCD TFT ขนาด.2 นิ้ว,1024*600 TFT จอ LCD,แผ่นจอ IPS สําหรับรถยนต์ |
||
6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB อินเตอร์เฟซ
การจัดเรียง 1024 * 600 เป็นการแสดงเมทริกซ์จุด 16: 9 ที่ทั่วไป เนื่องจากความละเอียดสูงของมัน, การแสดงเมทริกซ์จุด 1024 * 600 มีข้อดีที่โดดเด่นในกรณีการใช้งานต่างๆ
ในกรณีการใช้งานที่แตกต่างกัน เช่น ระบบอัตโนมัติและควบคุมอุตสาหกรรม อุปกรณ์การแพทย์ ห้องเครื่องขนส่ง เช่น เครื่องบินและรถไฟและบางสินค้าอิเล็กทรอนิกส์ผู้บริโภคระดับสูง, คุณสมบัติความละเอียดสูงของจอเมทริกซ์จุด 1024 * 600 สามารถนําผลิตภาพที่ชัดเจนและตอบสนองความต้องการสูงของสาขาวิชาชีพสําหรับคุณภาพภาพภาพ.กับการพัฒนาเทคโนโลยีและการลดต้นทุนคาดว่าเทคโนโลยีจอเมทริกซ์จุดนี้ จะถูกนําไปใช้และส่งเสริมในสาขาอื่น ๆ
รุ่น SFTO620BH-7180AN นี้มีหน้าจอขนาด 6.2 นิ้ว มีเมทริกซ์จุด 1024 * 600 และใช้เทคโนโลยี IPS ทําให้ผู้ใช้สามารถมีประสบการณ์ทางสายตาที่สมบูรณ์แบบจากมุมต่าง ๆความดันทํางานของมันคือเพียง 3V-3.6V, ด้วยความกระตุ้นเฉพาะ 3.3V และความสว่างของพื้นผิว 1000nits ผู้ใช้สามารถเพิ่ม RTP หรือ CTP บนจอแสดงภาพเพื่อเพิ่มผลการปฏิสัมพันธ์มนุษย์-คอมพิวเตอร์
|
ลักษณะ
|
ขนาด | 60.2 นิ้ว |
| การแก้ไข | 1024 ((แนวราบ) * 600 ((แนวตั้ง) | |
| อินเตอร์เฟซ | 24 บิต RGB | |
| ประเภทเชื่อมต่อ | เครื่องเชื่อม | |
| ความลึกของสี | 16.7M | |
| ประเภทเทคโนโลยี | a-Si | |
| พิกเซลปิชช์ (mm) | 0.13425x012872 | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| IC ไดรเวอร์ LCD | - | |
| ทิศทางการดู | IPS ทุกมุมมอง | |
| ทิศทางการพลิกระดับสีเทา | ทั้งหมด | |
|
เครื่องจักรกล
|
LCM (W x H x D) (มม) | 143.37*87.13*256 |
| พื้นที่ทํางาน ((mm) | 137.472 x 77232 | |
| พร้อม/ไม่มี TSP | โดยไม่มี TSP | |
| น้ําหนัก (g) | TBD | |
| เลข LED | 20LED |
6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB อินเตอร์เฟซ
คําอธิบาย Pin อินเตอร์เฟส
| ปิน ไม่ | สัญลักษณ์ | หน้าที่ |
| 1,2 | VLED+ | พลังงานสําหรับแสงเบื้องหลัง LED (Anode) |
| 3,4 | VLED | พลังงานสําหรับแสงเบื้องหลัง LED (แคโทด) |
| 5 | GND | แผ่นดินพลังงาน |
| 6 | NC | ไม่เชื่อมต่อ |
| 7 | DVDD | พลังดิจิตอล |
| 8 | NC | ไม่เชื่อมต่อ |
| 9: | DE | สัญญาณเปิดข้อมูล |
| 10 | VSD | การเข้าซินคอรติก ลดขั้วโลก |
| 11 | HSD | การเข้าสync ทิศทาง ด้านลบ |
| 12-19 | B7-R0 | ข้อมูลสีฟ้า |
| 20-27 | G7-G0 | ข้อมูลสีเขียว |
| 28-35 | R7-R0 | ข้อมูลสีแดง |
| 36 | GND | ดิน |
| 37 | DCLK | สัญลักษณ์การปรับสี |
| 38 | GND | จอเปิด/ปิด |
| 39 | SHLR | การควบคุมจอซ้ายหรือขวา |
| 40 | UPDN | การควบคุมการแสดงภาพขึ้น / ลง |
| 41 | NC | ไม่เชื่อมต่อ |
| 42 | NC | ไม่เชื่อมต่อ |
| 43 | VPP | OTP Power ((+7.8V) |
| 44 | RSTB | ปินรีเซ็ตโลก. เติมต่ําเพื่อเข้าสู่สภาพรีเซ็ต.รีเซ็ต OTP แนะนําการเชื่อมต่อกับวงจรรีเซ็ต RC เพื่อความมั่นคง. ปกติลากสูง (R=10KΩ, C=1μF) |
| 45 | SCL | OTP การใส่นาฬิกาลําดับ |
| 46 | NC | ไม่เชื่อมต่อ |
| 47 | NC | ไม่เชื่อมต่อ |
| 48 | GND | แผ่นดินพลังงาน |
| 49 | SDA | OTP การใส่ข้อมูลลําดับ |
| 50 | CS | OTP ชิปเลือกปิน |
อัตราการเรตติ้งสูงสุด
| รายการ | สัญลักษณ์ | MIN | MAX | หน่วย |
| โลเตชั่นไฟฟ้า | VDD | - 03 | 5.0 | V |
| ความดันสัญญาณเข้า | ไวน์ | - 03 | VDD + 03 | V |
| โลจิก Output Voltage | VOUT | - 03 | VDD + 03 | V |
| อุณหภูมิการทํางาน | TOPR | - 30 | 80 | °C |
| อุณหภูมิในการเก็บ | TSTG | - 30 | 80 | °C |
ไฟหลังขับรถ
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | หน่วย |
| ไฟไฟ LED | IF | - | 100 | - | mA |
| การบริโภคพลังงาน | - | - | mW | ||
| โลเตจ LED | VF | - | 24 | - | V |
| เวลาใช้งาน LED | WBL | 25000 | - | นาที |

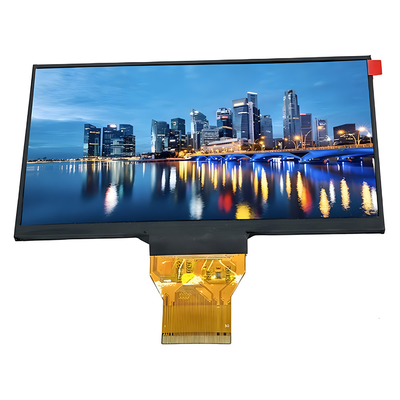

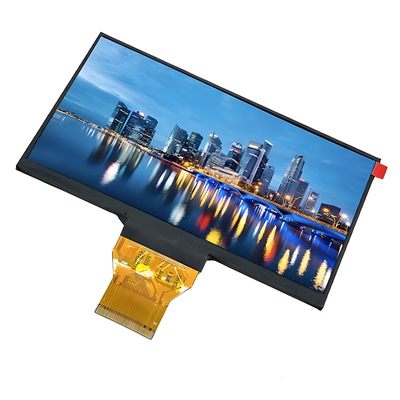

6.2 นิ้ว 1024 * 600 IPS TFT LCD RGB ภาพสินค้า
การทดสอบความน่าเชื่อถือ
| สินค้าทดสอบ |
สภาพการทดสอบ |
การตรวจสอบหลังการทดสอบ |
| การทํางานในอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง |
หลังจากการทดสอบเสร็จสิ้น ตัวอย่าง LCD ที่ได้รับการทดสอบจะต้องวางอยู่ในสภาพอากาศในห้องที่มีอุณหภูมิและความชื้นปกติ 2 - 4 ชั่วโมงหรือมากกว่า ก่อนการตรวจสอบทางการทํางานและทางสายตาตัวอย่างไม่ได้รับอนุญาตให้มีความบกพร่องดังต่อไปนี้: 2หน่วยที่ทดสอบแต่ละหน่วยสามารถใช้ได้สําหรับโครงการทดสอบเพียงอย่างเดียว |
| การทํางานในอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การใช้งานอุณหภูมิสูง การใช้งานความชื้น | 60 °C, 90%RH 72 ชั่วโมง | |
| โชคความร้อน | -10°C ((30 นาที) ~+25°C ((5 นาที) ~ +60°C ((30 นาที) ตลอด 10 วงจร | |
| การทดสอบการสั่นสะเทือน (ไม่ใช้งาน) |
ความถี่: 10 ~ 55Hz ความถี่:1.0 มิลลิเมตร เวลาการกวาด: 11 นาที ระยะเวลาการทดสอบ: 6 วงจรสําหรับแต่ละทิศทางของ X, Y, Z |
|
| การทดสอบไฟฟ้าสติก | การสัมผัส ±4KV การสัมผัสอากาศ ±8KV |
