รายละเอียดสินค้า:
|
| สินค้า: | 1จอ LCD TFT ขนาด.44 นิ้ว | การแก้ไข: | 128x128 จุด |
|---|---|---|---|
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 10 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| หน้าจอสัมผัส: | ไม่มี, ปรับแต่งได้ | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | จอจอ LCD TFT การเชื่อมต่อ ZIF FPC,1จอ LCD TFT ขนาด.44 นิ้ว,128x128 พิกเซล TFT LCD Display |
||
1.44 นิ้ว SPI TFT LCD ZIF Connection การแนะนําสินค้า
SFTO144JY-7177ANเป็นหน้าจอ LCD TFT สีเต็ม ขนาดเส้นแยก 1.44 นิ้ว และความละเอียด 128x128 มูลูลนี้รองรับอินเตอร์เฟซ SPI ทําให้มันสะดวกมากสําหรับผู้ใช้งานในการเขียนโปรแกรมและใช้งานขนาดของโมดูลSFTO144JY-7177ANรูปแบบมีขนาด 29x34.41x2.2 มิลลิเมตร และขนาดพื้นที่ใช้งานคือ 25.5x26.5 มิลลิเมตรแม้จะมีขนาดเล็ก แต่จอ LCD TFT ขนาดเล็กถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น อุปกรณ์ที่ใส่ได้แบบสมาร์ท อุปกรณ์ กล้องดิจิตอล แท็กอิเล็กทรอนิกส์ อุปกรณ์สื่อสาร และบ้านฉลาด1 นี้จอ TFT ขนาดเล็ก.44 นิ้วSFTO144JY-7177ANใช้อินเตอร์เฟซ SPI (serial peripheral interface) ซึ่งเป็นรถสื่อสารแบบเต็มแบบแบบ duplex ความเร็วสูง ที่ใช้สี่เส้นบนพินชิปเท่านั้นการประหยัดพื้นที่สําหรับ chip pins และการวางแผน PCB.
เครื่องควบคุม ST7735 ได้ถูกบูรณาการในโมดูล โดยมีปริมาตรความกระชับกระแสไฟฟ้าทางตรรกะที่ 3.0V ถึง 3.4V สามารถทํางานได้ในช่วงอุณหภูมิ -20 °C ถึง +70 °Cและช่วงอุณหภูมิการเก็บรักษาของมันคือ -30 °C ถึง +80 °C. FPC ของSFTO144JY-7177ANสามารถปรับแต่งตามความต้องการของผู้ใช้ได้ และสามารถติดตั้งจอสัมผัสแบบมีความต้านทาน (RTP) หรือจอสัมผัสแบบมีความจุใหม่
ลักษณะ
| รายการ | รายละเอียด | หน่วย |
| โหมดการแสดง | ปกติเป็นสีดํา ส่งสัญญาณ | / |
| ทิศทางการดู | เวลา 12 โมง | / |
| สี | 262K | / |
| ไดรฟ์ IC | COG ST7735S | / |
| ประเภทอินเตอร์เฟซ | SPI | / |
| ขนาดของรูป | 29.00 ((W) x 34.41 ((H) x 2.25 ((T) |
mm |
| LCD พื้นที่ทํางาน LCD | 25.50 ((W) x 26.50 ((H) |
mm |
| การแก้ไข | 128 RGB ((H) x 128 ((V) | พิกเซล |
| พิกเซลปิช | 0.198 ((W) x 0.198 ((H) |
mm |
1.44 นิ้ว SPI TFT LCD สินค้าเชื่อมต่อ ZIFการวาด
การนิยาม Pin อินเตอร์เฟส
|
ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | โอนอัดไฟหลัง |
| 2 | LEDK | คาโทดไฟหลัง |
| 3 | SPI4W | SPI 3 เส้นต่ําเปิด SPI 4 เส้นสูงเปิด |
| 4 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 5 | GND | หมากรุกดิน |
| 6 | CS | ชิปเลือก pin input |
| 7 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 8 | SDA | สัญญาณเข้า/ออก SPI |
| 9 | SCL | นาฬิกาอินเตอร์เฟซซีเรียล |
| 10 | RS | คําสั่ง / การเลือกข้อมูล input Pin |
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | สภาพ |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
-- |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
-- |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
การนิยาม Pin
|
ปิน |
สัญลักษณ์ |
คําอธิบาย |
| 1 | LEDA | อานอดของแสงเบื้องหลัง |
| 2 | GND | ดิน |
| 3 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
|
4 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 5 | SDA | การใส่ข้อมูลลําดับ |
| 6 | SCL | ปิ้นนาฬิกาลําดับ |
| 7 | VDD | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 8 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | หมายเหตุ | |
|
การถ่ายทอด (ไม่ใช้น้ํายา Polarizer) |
T ((%) |
- |
14.8 |
16.5 |
- |
% | ||
|
การถ่ายทอด (มี โปแลริเซอร์) |
T ((%) |
- |
5.4 |
6.0 |
- |
% | การวัดด้วย EWV Polarizer เพียงเพื่ออ้างอิง | |
|
อัตราความแตกต่าง |
CR |
Θ=0 ปกติ การดู มุม |
640 |
800 |
- |
- |
(1) ((2) การวัดด้วย EWV Polarizer เพียงเพื่ออ้างอิง |
|
|
เวลาตอบสนอง |
เพิ่มขึ้น | TR | - | 4 | 8 |
msec |
(1) ((3) |
|
| ล้มลง | TF | - | 12 | 24 | ||||
| สี Gamut | S(%) | - | 53 | - | % | |||
|
สี สี (CIE1931)
|
สีขาว | Wx | 0.273 | 0.293 | 0.313 |
(1) ((4) กว้างขวาง |
||
| วาย | 0.305 | 0.325 | 0.345 | |||||
| สีแดง | Rx | 0.616 | 0.636 | 0.656 | ||||
| รี | 0.308 | 0.328 | 0.348 | |||||
| สีเขียว | Gx | 0.263 | 0.283 | 0.303 | ||||
| กี | 0.511 | 0.531 | 0.551 | |||||
| สีฟ้า | Bx | 0.115 | 0.135 | 0.155 | ||||
| โดย | 0.114 | 0.134 | 0.154 | |||||
|
มุมมอง
|
ฮอร์ |
ΘL |
CR>10 |
60 | 70 | - |
การวัดด้วย EWV Polarizer เพียงเพื่ออ้างอิง |
|
| ΘR | 60 | 70 | - | |||||
|
เวอร์ |
ธ | 60 | 70 | - | ||||
| ΘD | 50 | 60 | - | |||||
| ทิศทางการมองที่ดีที่สุด | 12 โมง | (5) | ||||||
สัญลักษณ์แผน

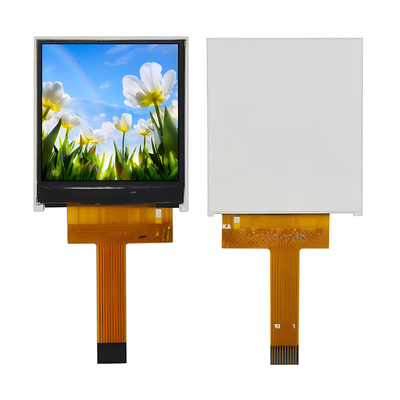

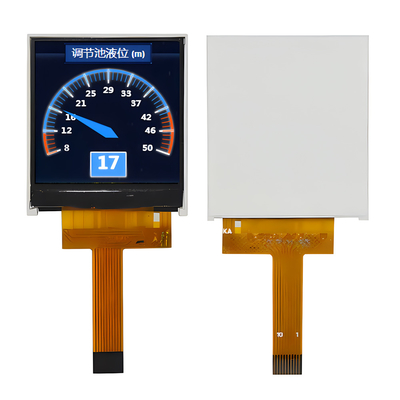

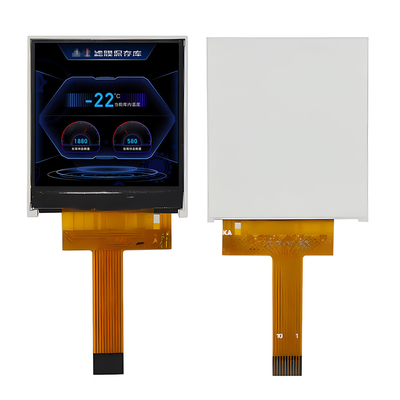

1.44 นิ้ว SPI TFT LCD ZIF การเชื่อมต่อสินค้า Iแม็ก
