รายละเอียดสินค้า:
|
| สินค้า: | จอ TFT ขนาด 0.96 นิ้ว | การแก้ไข: | 80x160 จุด |
|---|---|---|---|
| ดูทิศทาง: | IPS มุมมองอิสระ | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 8 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| หน้าจอสัมผัส: | ปราศจาก | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ความส่องสว่างของพื้นผิว: | 260 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 0.96 นิ้ว กราฟฟิก TFT LCD,SPI Interface กราฟฟิก TFT LCD,80x160 พิกเซล TFT LCD |
||
** ดาวน์โหลดใบข้อมูล **
SFTO096JY-7183AN รายละเอียด.pdf
0.96 นิ้ว IPS TFT LCD 8 ปิน การแนะนําสินค้า
แม้จะมีขนาดเล็ก แต่จอ LCD TFT ขนาดเล็กถูกใช้อย่างแพร่หลายในอุตสาหกรรม เช่น อุปกรณ์สมาธิที่ใส่ได้, เครื่องมือ, กล้องดิจิตอล, แท็กอิเล็กทรอนิกส์, อุปกรณ์สื่อสาร, และบ้านฉลาด0 นี้หน้าจอ TFT ขนาดเล็กขนาด 96 นิ้ว SFTO096JY-7183AN ใช้อินเตอร์เฟซ SPI (อินเตอร์เฟสส่วนนอกลําดับ) ซึ่งเป็นอินเตอร์เฟสแบบ Full Duplex ความเร็วสูงบัสสื่อสารร่วมที่ใช้เพียงสี่เส้นบนพินชิป, การประหยัดพื้นที่สําหรับปินชิปและการวางแผน PCB
SFTO096JY-7183AN เป็นจอ LCD TFT สีเต็ม ขนาดเส้นแยก 0.96 นิ้ว และความละเอียด 80x160. หน่วยนี้รองรับอินเตอร์เฟซ SPIทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมเดลของ SFTO096JY-7183AN คือ 13.5x27.9x1.5 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 10.8x21.7 มิลลิเมตร
เทคโนโลยี IPS ที่ใช้ในผลิตภัณฑ์นี้ทําให้ผู้ใช้สามารถสัมผัสวิวที่หลากหลายของจอและประสบการณ์ผู้ใช้ที่ดีที่สุดจากทิศทางใด ๆเครื่องควบคุม ST7735 ถูกบูรณาการในโมดูล, ด้วยความกระชับกระแสไฟฟ้านิติฐาน 3.0V ถึง 3.4V. มันสามารถทํางานในช่วงอุณหภูมิ -20 °C ถึง +70 °C และช่วงอุณหภูมิในการเก็บของของมันคือ -30 °C ถึง +80 °CFPC ของ SFTO096JY-7183AN สามารถปรับแต่งตามความต้องการของผู้ใช้ได้ และสามารถติดตั้งจอสัมผัสแบบต่อรอง (RTP) หรือจอสัมผัสแบบจําหน่ายได้.
ลักษณะ
| ไม่ ไม่ | รายการ | เนื้อหา |
| 1 | ขนาด LCD | 0.96 นิ้ว ((ฉาก) |
| 2 | โหมดการแสดง | ปกติเป็นสีดํา |
| 3 | การแก้ไข | 80 ((H) RGB x 160 ((V) |
| 4 | สูงจุด | 0.135 (H) x 0.1356 ((V) มิลลิเมตร |
| 5 | พื้นที่ทํางาน | 10.8 ((H) x 21.7 (V) มิลลิเมตร |
| 6 | ขนาดโมดูล | 13.5 ((H) x 27.9 ((V) x1.5 ((D) มม. |
| 7 | การจัดเรียงสี | RGB V สายตั้ง |
| 8 | อินเตอร์เฟซ | SPI 4 LINE |
| 9 | ไดรฟ์ IC | ST7735S |
| 10 | ความสว่าง ((cd/m2) | 260 (TYP) |
| 11 | ทิศทางการดู | ดูทั้งหมด |
| 12 | ไฟหลัง | 1 LED ขาว |
| 13 | อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| 14 | อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
0.96 นิ้ว IPS TFT LCD 8 ปิน
อัตราการเรตติ้งสูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | - 03 | 4.6 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | - 03 | 4.6 | V |
| อุณหภูมิการทํางาน | ด้านบน | - 20 | 70 | °C |
| อุณหภูมิการเก็บรักษา | Tst | - 30 | 80 | °C |
| ความชื้น | RH |
-- |
90% ((Max60C) | RH |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | สภาพ |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
-- |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
-- |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
การนิยาม Pin
|
ปิน |
สัญลักษณ์ |
คําอธิบาย |
| 1 | LEDA | อานอดของแสงเบื้องหลัง |
| 2 | GND | ดิน |
| 3 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
|
4 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 5 | SDA | การใส่ข้อมูลลําดับ |
| 6 | SCL | ปิ้นนาฬิกาลําดับ |
| 7 | VDD | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 8 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 40 |
ms |
|
มุมมอง |
θ |
φ = 0o | 25 oC | - | 80 | - |
กรด |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| อัตราความแตกต่าง | CR | - | 25 oC | 800 | - | - | |
|
สีของพิกัด CIE |
สีขาว | X | 25 oC | 0.304 | 0.306 | 0.308 |
- |
| Y | 25 oC | 0.325 | 0.327 | 0.329 | |||
| สีแดง | X | 25 oC | 0.608 | 0.610 | 0.612 | ||
| Y | 25 oC | 0.331 | 0.333 | 0.335 | |||
| สีเขียว | X | 25 oC | 0.279 | 0.281 | 0.283 | ||
| Y | 25 oC | 0.531 | 0.533 | 0.535 | |||
| สีฟ้า | X | 25 oC | 0.144 | 0.146 | 0.148 | ||
| Y | 25 oC | 0.136 | 0.138 | 0.140 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) |
5.09 |
% | |||||

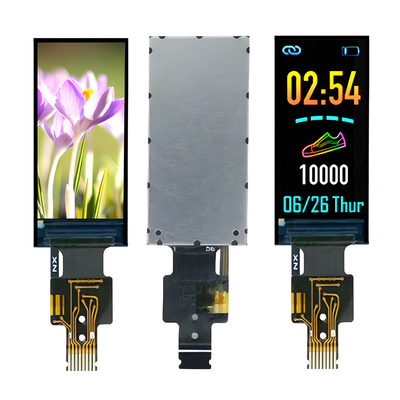

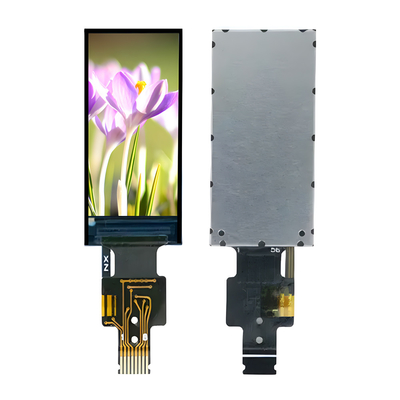

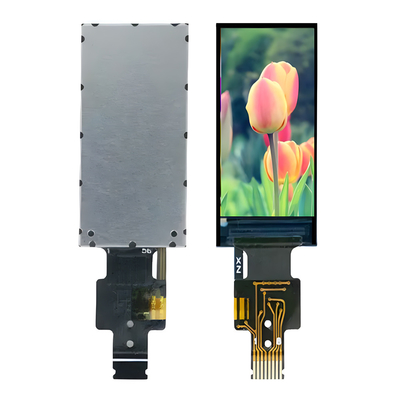

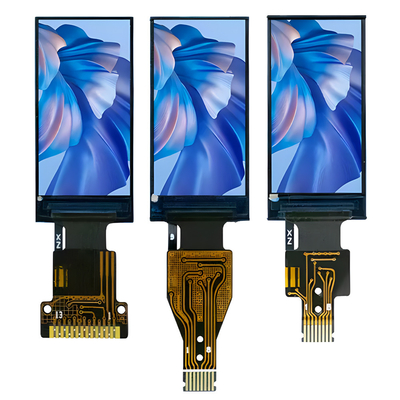

0.96 นิ้ว IPS TFT LCD 8 ปิน สินค้า Iแม็ก
