รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 1.3 นิ้ว | หน้าจอสัมผัส: | ปราศจาก |
|---|---|---|---|
| การแก้ไข: | 240x240 จุด | ครอบแก้ว: | ด้วย, สามารถปรับแต่งได้ |
| ดูทิศทาง: | IPS มุมมองอิสระ | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 24 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 24 PIN Tft จอ LCD,240x240 พิกเซล TFT LCD Display,1จอ LCD TFT ขนาด.3 นิ้ว |
||

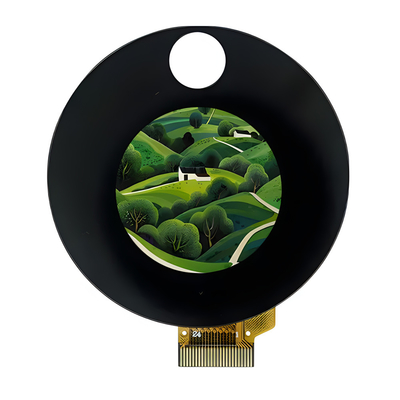

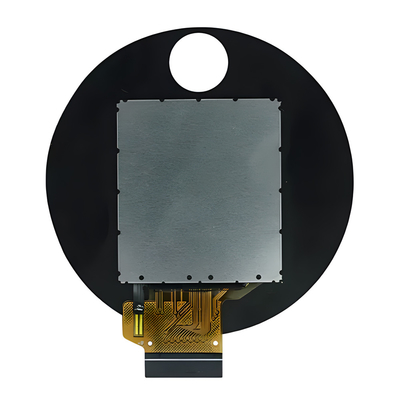

1.3 นิ้ว IPS TFT LCD พร้อมกระจกปก
แผ่นปกเป็นเลนส์โปร่งติดอยู่ด้านนอกของจอแสดงภาพอิเล็กทรอนิกส์ ใช้เพื่อปกป้องทั้งจอแสดงภาพสัมผัสและจอแสดงภาพไม่สัมผัสด้วยการพัฒนาเทคโนโลยีอินเตอร์เน็ตมือถือจํานวนระบบบันเทิงและอุปกรณ์อื่น ๆ ในช่วงการเติบโตอย่างรวดเร็วของสินค้าอิเล็กทรอนิกส์ผู้บริโภคเพิ่มขึ้นอย่างมากซึ่งทําให้ความต้องการของตลาดสําหรับผลิตภัณฑ์ปกปิด เพิ่มขึ้นอย่างมาก.
ด้วยการหลากหลายรูปแบบของหน้าจอ ผ้าปิดคอมพอยต์ออทติก ได้กลายเป็นทางแก้ปัญหาที่กําลังเกิดขึ้นสําหรับหน้าจอ ผ้าปิด เนื่องจากข้อดีด้านการทํางานของพวกเขาแผ่นปิดประกอบแสงมีผลงานที่ดีมากในแง่ของความต้านทานแรงกระแทก, ความสะท้อนและการถ่ายทอด และได้รับการต้อนรับอย่างกว้างขวางจากผู้ใช้
SFTO130JY-7167AT เป็นจอ LCD TFT สี่เหลี่ยมสีเต็ม ขนาดเส้นแยก 1.3 นิ้ว และความละเอียด 240x240 มูลูลนี้รองรับอินเตอร์เฟซ SPIทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมดูลของ SFTO130JY-7167AT แบบคือ 26.16x29.22 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 23.4x23.4 มิลลิเมตร
เทคโนโลยี IPS ที่ใช้ในผลิตภัณฑ์นี้ทําให้ผู้ใช้สามารถสัมผัสวิวที่หลากหลายของจอและประสบการณ์ผู้ใช้ที่ดีที่สุดจากทิศทางใด ๆเครื่องควบคุม ST7789P3 ได้ถูกบูรณาการในโมดูล, ด้วยความกระชับกระแสไฟฟ้านิติฐาน 3.0V ถึง 3.6V. สามารถทํางานในช่วงอุณหภูมิ -20 °C ถึง +70 °C และช่วงอุณหภูมิในการเก็บของคือ -30 °C ถึง +80 °CFPC ของ SFTO130JY-7167AT สามารถปรับแต่งตามความต้องการของผู้ใช้ได้ และสามารถติดตั้งจอสัมผัสแบบมีความต้านทาน (RTP) หรือจอสัมผัสแบบมีประสิทธิภาพใหม่.
ลักษณะ
| รายการ | เนื้อหา |
| ขนาด LCD | 1.3 นิ้ว (( diagonal) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 ((H) RGB x 240 ((V) |
| สูงจุด | 0.0975 (H) x 0.0975 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | 23.4 ((H) x 23.4 (V) มิลลิเมตร |
| ขนาดโมดูล | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) มม. |
| ขนาดแก้วปก | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ | SPI |
| ไดรฟ์ IC | ST7789P3 |
| ความสว่าง | 250 (TYP) cd/m2 |
| ทิศทางการดู | ดูทั้งหมด |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
| น้ําหนัก | TBD |
1.3 นิ้ว IPS TFT LCD พร้อมการวาดภาพสินค้ากล่องปก
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
| ความสว่าง |
-- |
250 |
-- |
Cd/m2 |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โฟลเตจด้านหน้า | Vf | 3.0 | 3.2 | 3.4 | V |
| กระแสไฟฟ้าต่อ | ถ้า |
-- |
20 |
-- |
mA |
| ระยะเวลาการใช้งาน |
-- |
-- |
40000 |
-- |
ชั่วโมง |
คุณสมบัติทางแสง
| รายการ | สัญลักษณ์ | สภาพการวัด | นาที | แบบว่า | แม็กซ์ | หน่วย | |
| เวลาตอบสนอง | Tr+Tf | θ = 0o φ = 0o | 25°C |
- |
30 | 35 |
ms |
|
มุมมอง |
θ |
φ = 0o | 25°C | - | 80 | - |
กรด |
| φ = 180o | 25°C | - | 80 | - | |||
|
θ |
φ = 90o | 25°C | - | 80 | - | ||
| φ = 270o | 25°C | - | 80 | - | |||
| อัตราความแตกต่าง | CR | - | 25°C | 800 | - | - | |
|
สีของพิกัด CIE |
สีขาว | X | 25°C | 0.300 | 0.302 | 0.304 |
- |
| Y | 25°C | 0.323 | 0.325 | 0.327 | |||
| สีแดง | X | 25°C | 0.622 | 0.624 | 0.626 | ||
| Y | 25°C | 0.327 | 0.329 | 0.331 | |||
|
สีเขียว |
X | 25°C | 0.286 | 0.288 | 0.290 | ||
| Y | 25°C | 0.520 | 0.522 | 0.524 | |||
|
สีฟ้า |
X | 25°C | 0.134 | 0.136 | 0.138 | ||
| Y | 25°C | 0.135 | 0.137 | 0.139 | |||
| การถ่ายส่ง (พร้อมเครื่องขั้วขั้ว) | 4. 18 | 4.65 | % | ||||

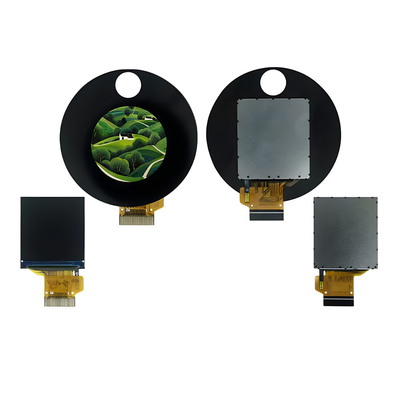

1.3 นิ้ว IPS TFT LCD พร้อมภาพสินค้าปกกระจก
การทดสอบความน่าเชื่อถือ
| สินค้าทดสอบ |
สภาพการทดสอบ |
การตรวจสอบหลังการทดสอบ |
| การทํางานในอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง |
หลังจากการทดสอบเสร็จสิ้น ตัวอย่าง LCD ที่ได้รับการทดสอบจะต้องวางอยู่ในสภาพอากาศในห้องที่มีอุณหภูมิและความชื้นปกติ 2 - 4 ชั่วโมงหรือมากกว่า ก่อนการตรวจสอบทางการทํางานและทางสายตาตัวอย่างไม่ได้รับอนุญาตให้มีความบกพร่องดังต่อไปนี้: 2หน่วยที่ทดสอบแต่ละหน่วยสามารถใช้ได้สําหรับโครงการทดสอบเพียงอย่างเดียว |
| การทํางานในอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิสูง | 85°C เป็นเวลา 96 ชั่วโมง | |
| การเก็บรักษาอุณหภูมิต่ํา | -30°C เป็นเวลา 96 ชั่วโมง | |
| การใช้งานอุณหภูมิสูง การใช้งานความชื้น | 60 °C, 90%RH 72 ชั่วโมง | |
| โชคความร้อน | -10°C ((30 นาที) ~+25°C ((5 นาที) ~ +60°C ((30 นาที) ตลอด 10 รอบ | |
| การทดสอบการสั่นสะเทือน (ไม่ใช้งาน) |
ความถี่: 10 ~ 55Hz ความถี่:1.0 มิลลิเมตร เวลาการกวาด: 11 นาที ระยะเวลาการทดสอบ: 6 วงจรสําหรับแต่ละทิศทางของ X, Y, Z |
|
| การทดสอบไฟฟ้าสติก | การสัมผัส ±4KV การสัมผัสอากาศ ±8KV |
