รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 1.54 นิ้ว | หน้าจอสัมผัส: | ปราศจาก |
|---|---|---|---|
| การแก้ไข: | 240x240 จุด | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | IPS ทุกมุมมอง | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 10 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | 10 Pin ZIF Connection TFT Display การแสดงภาพที่ใช้งานได้,240x240 จุด TFT Display,1.54 นิ้ว TFT Display |
||
1.54 นิ้ว SPI TFT LCD ความละเอียด 240x240
หน้าจอจอฉากสี่เหลี่ยมหมายถึงสินค้า LCD พิเศษที่มีอัตราส่วนของ 1:1, ซึ่งสามารถปรับแต่งและตัดตามการออกแบบของลูกค้า จอสกรีนสแควร์กําลังดึงดูดความสนใจของผู้คนอายุการแสดงภาพยาวSAEFDISPLAY สามารถให้จอสี่เหลี่ยมขนาด 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4" และ 7.6 " ซึ่งใช้กันในอุปกรณ์มืออุปกรณ์บ้านฉลาดและสภาพแวดล้อมการติดตั้งพิเศษอื่น ๆ
SFTO154JY-7166AN เป็นหน้าจอ LCD TFT สี่เหลี่ยมสีเต็ม ขนาดเส้นแยก 1.54 นิ้ว และความละเอียด 240x240 มูลูลนี้รองรับอินเตอร์เฟซ SPIทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมดูลของ SFTO154JY-7166AN คือ 31.52 x 33.72 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 27.72 x 27.72 มิลลิเมตร มันถูกควบคุมโดย ST7789P3 โดยมีช่วงความกระหน่ําของปั๊มพลังงานทางตรรกะที่ 3.0V ถึง 3.6V
LCD TFT สี่เหลี่ยมนี้สามารถทํางานภายในช่วงอุณหภูมิ -20 °C ถึง +70 °C และช่วงอุณหภูมิในการเก็บของคือ -30 °C ถึง +80 °CSFTO154JY-7166AN สามารถติดตั้งจอสัมผัสแบบมีความต้านทาน (RTP) หรือจอสัมผัสแบบมีประสิทธิภาพใหม่.
ลักษณะ
| รายการ | เนื้อหา |
| ขนาด LCD | 1.54 นิ้ว ((ฉาก) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 ((H) RGB x 240 ((V) |
| สูงจุด | 0.0975 (H) x 0.0975 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | 27.72 x 27.72 มิลลิเมตร |
| ขนาดโมดูล | 31.52 x 3372x 1.94Max ((D) มม. |
| การจัดเรียงสี | RGB สายตั้ง |
| อินเตอร์เฟซ | SPI |
| ไดรฟ์ IC | ST7789P3 |
| ความสว่าง | 250 (TYP) cd/m2 |
| ทิศทางการดู | ดูทั้งหมด |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
| น้ําหนัก | TBD |
1.54 นิ้ว SPI TFT LCD ความละเอียด 240x240ภาพวาดสินค้า
การนิยาม Pin
|
ปิน ไม่ |
สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
|
2 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 3 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 4 | SCL | ปิ้นนาฬิกาลําดับ |
| 5 | SDA | การเข้า / การออกข้อมูลลําดับ |
| 6 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 7 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 8 | GND | ดิน |
| 9 | LEDA | อานอดของแสงเบื้องหลัง |
| 10 | LEDK | คาโทดของไฟหลัง |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
| ความสว่าง |
-- |
250 |
-- |
Cd/m2 |
รายละเอียดออปติก
| ปริมาตร | สัญลักษณ์ | สภาพ | นาที | แบบว่า | แม็กซ์ | หน่วย | ||
|
ระยะมุมมอง |
ทิศทาง | Θ3 |
CR>10 |
75 | 80 | - | เดก | |
| Θ9 | 75 | 80 | - | เดก | ||||
| สูง | Θ12 | 75 | 80 | - | เดก | |||
| Θ6 | 75 | 80 | - | เดก | ||||
| อัตราความแตกต่าง |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| การถ่ายทอด | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| สี Gamut |
CG |
- |
45 |
50 |
- |
% | ||
|
การสืบสานในสี |
สีแดง |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| รี | 0.300 | 0.282 | 0.660 | - | ||||
|
สีเขียว |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| กี | 0.514 | 0.544 | 0.574 | - | ||||
|
สีฟ้า |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| โดย | 0.125 | 0.155 | 0.185 | - | ||||
| สีขาว | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| วาย | 0.304 | 0.334 | 0.364 |
- |
||||
| เวลาตอบสนอง | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

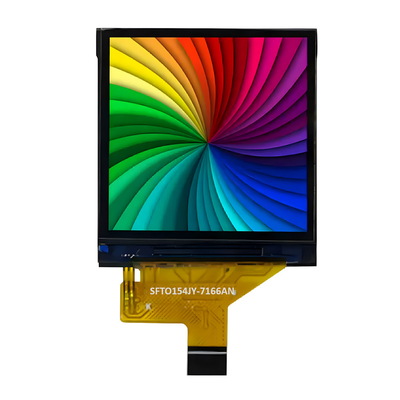

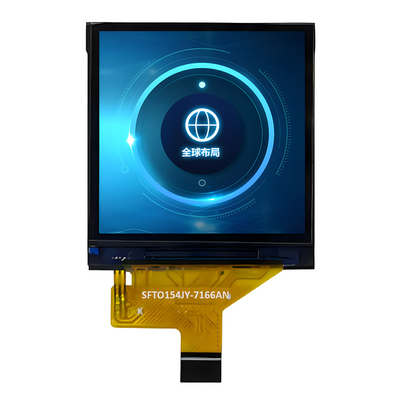

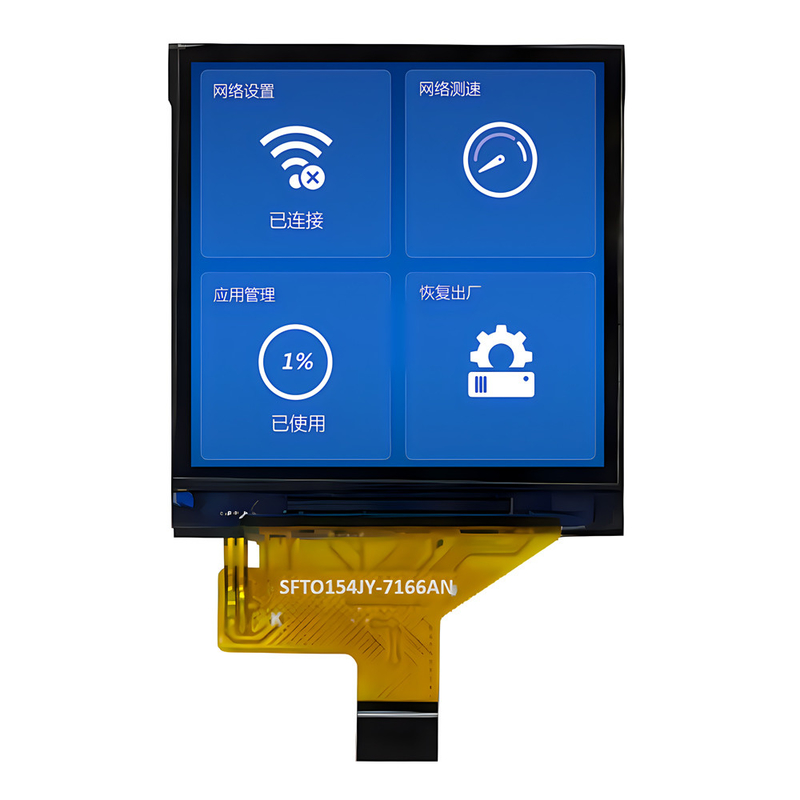

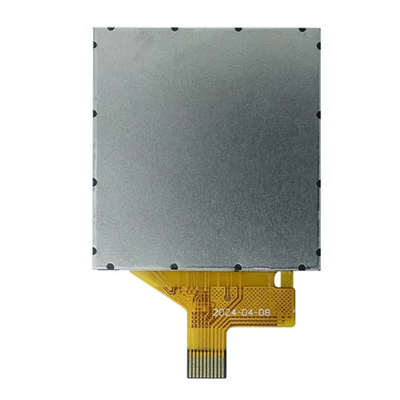

1.54 นิ้ว SPI TFT LCD ความละเอียด 240x240ภาพสินค้า
