รายละเอียดสินค้า:
|
| สินค้า: | 4 นิ้ว Serial Port SPI TFT โมดูล | โครงสร้างโมดูล: | แผงวงจร TFT+RTP+SPI |
|---|---|---|---|
| การแก้ไข: | 480x320 จุด | อินเตอร์เฟซ: | 4 สาย SPI |
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบ Resistive | ไอซีไดร์เวอร์: | ILI9488 |
| มิติเค้าร่าง: | 55.04x89.3 (มม.) | พื้นที่ทํางาน: | 48.6x64.8 (มม.) |
| หมายเลขพิน: | 14 ปิน | อุณหภูมิในการทำงาน: | -20°C ~ 70°C |
| อุณหภูมิในการจัดเก็บ: | -30℃~80℃ | โลตติจ์ทํางาน: | 3.3V / 5V |
| การบริโภคพลังงาน: | ~90มิลลิแอมป์ | น้ําหนัก: | ~25กรัม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | SPI TFT LCD Module 480x320 จุด TFT LCD Module,480x320 Points TFT LCD Module |
||
4 นิ้ว SPI Serial Interface TFT โมดูล Product การนําเข้า
เลขรุ่น:SFTM400XM-7173AT
SFTM400XM-7173AT เป็นโมดูล LCD ขนาด 4 นิ้ว โดยใช้วิธีสื่อสาร SPI 4 สาย, พร้อม IC ไดรเวอร์ ILI9488, ความละเอียด 480x320, และฟังก์ชันสัมผัส (ไม่จํากัด)โมดูลนี้มีจอจอ LCDวงจรควบคุมแสงเบื้องหลัง และวงจรควบคุมจอสัมผัส
ลักษณะ
| สินค้า: | โมดูล SPI 4 นิ้ว |
| โมดูลโครงสร้าง: | PCB TFT+RTP+SPI |
| การแก้ไข: | 480x320 จุด |
| อินเตอร์เฟซ: | 4 สาย SPI |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสแบบต้านทาน |
| ไดรเวอร์ IC: | ILI9488 |
| มิติการออกแบบ: | 61.74 x 108.04 (มิลลิเมตร) |
| พื้นที่ทํางาน: | 51.84 x 86.40 (มิลลิเมตร) |
| หมายเลขปิน: | 14 ปิน |
| ระยะเวลาการทํางาน: | -20°C ~ 70°C |
| ความร้อนในการเก็บ: | -30°C~80°C |
| ความดันการทํางาน: | 3.3V / 5V |
| การบริโภคพลังงาน | ~90mA |
| น้ําหนัก: | ~ 71 กรัม |
การตั้งค่าฮาร์ดแวร์
วงจรฮาร์ดแวร์ของโมดูล LCD นี้ประกอบด้วยสามส่วนหลัก: วงจรควบคุมจอ LCD, วงจรควบคุมจอสัมผัส, และวงจรควบคุมไฟหลัง
1วงจรควบคุมจอ LCD ใช้ในการควบคุมปินของจอ LCD รวมถึงปินควบคุมและปินส่งข้อมูล
2, วงจรควบคุมจอสัมผัสสามารถควบคุมการตอบสนองการสัมผัสจอสัมผัสและการอ่านพิกัดสัมผัส (จอสัมผัสเป็นตัวเลือก)
3, วงจรควบคุมไฟเบื้องหลังใช้ในการควบคุมความสว่างและความมืดของไฟเบื้องหลัง แน่นอนถ้าการควบคุมไฟเบื้องหลังไม่จําเป็นวงจรนี้สามารถถูกยกเว้นและปินควบคุม Backlight สามารถเชื่อมต่อโดยตรงกับ 3พลังงานพลังงาน.3 วอลต์
4 นิ้ว SPI Serial Interface TFT โมดูล Product การวาด
การนิยาม Pin
| ไม่ | ปิน | คําอธิบาย |
| 1 | VCC | LCD พลังงานไฟฟ้าบวก (3.3V ~ 5V) |
| 2 | GND | แผ่นดิน LCD |
| 3 | CS | ชิป LCD เลือก |
| 4 | กําหนดใหม่ | กําหนดการรีเซ็ท LCD |
| 5 | DC/RS | สัญลักษณ์จดทะเบียน LCD/สัญลักษณ์เลือกข้อมูล |
| 6 | SDI ((MOSI) | สัญญาณการบันทึกข้อมูลของ LCD SPI Bus |
| 7 | SCK | สัญญาณนาฬิกา LCD SPI Bus |
| 8 | LED |
สัญญาณการควบคุมแสงเบื้องหลัง (การส่องแสงระดับสูง หากไม่มีการควบคุมที่จําเป็น กรุณาเชื่อมต่อ 3.3V) |
| 9 | SDO ((MISO) | สัญญาณข้อมูลการอ่านบัส LCD SPI (ถ้าไม่จําเป็น สามารถตัดต่อได้) |
|
ด้านล่างนี้เป็นปินจอสัมผัส หากพวกเขาไม่ได้สัมผัสหรือไม่ต้องการฟังก์ชันสัมผัส, พวกเขาสามารถตัดต่อ |
||
| 10 | T_CLK | สัญลักษณ์นาฬิกาบัส SPI ที่ใช้จอสัมผัส |
| 11 | T_CS | สัญญาณการเลือกชิปจอสัมผัส |
| 12 | T_DIN | สัญลักษณ์การเข้าบัส SPI ที่มีหน้าจอสัมผัส |
| 13 | T_DO | สัญญาณการออกของบัส SPI ที่มีหน้าจอสัมผัส |
| 14 | T_IRQ | สัญญาณตัดการสัมผัสหน้าจอ |

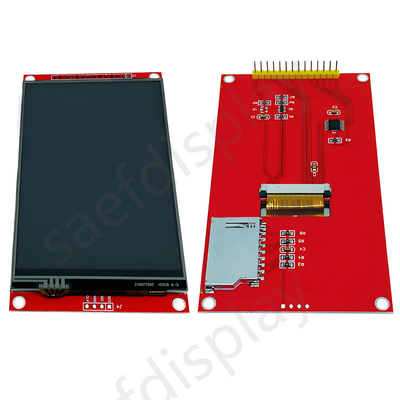

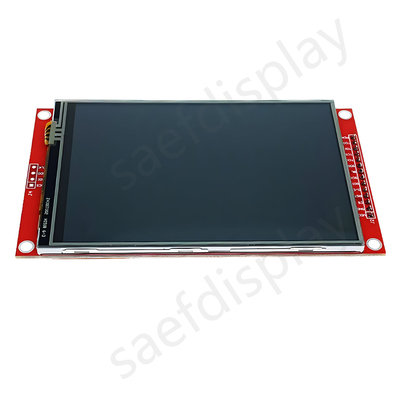

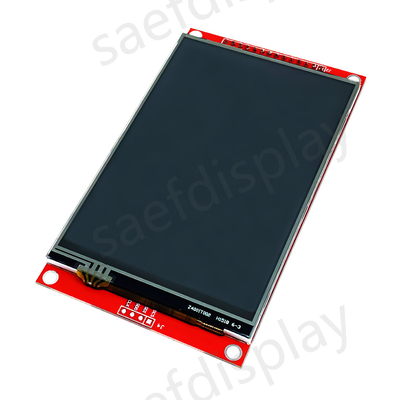

4 นิ้ว SPI Serial Interface TFT โมดูล Product ภาพ
