รายละเอียดสินค้า:
|
| คําสําคัญ: | โมดูลจอสัมผัส 7 นิ้ว TFT | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน |
|---|---|---|---|
| การแก้ไข: | 800*480 | ครอบแก้ว: | โอเอ็มเอ็ม |
| อินเตอร์เฟซ: | RGB | ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | หมายเลขพิน: | 40 |
| บอร์ดควบคุม: | ด้วย | ดูทิศทาง: | 6 นาฬิกา |
| เน้น: | หน้าจอแสดงผลแบบ TFT LCD ขนาด 7 นิ้ว,อินโนลักซ์ AT070TN83,800x480 จุด TFT จอ LCD |
||

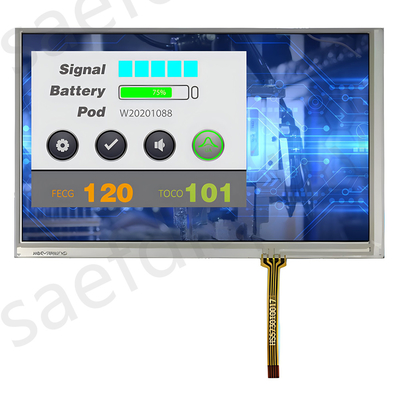

7 " TFT 800x480 จุดกับการนําเสนอสินค้า RTP
รุ่นหมายเลข:SF-TC700I-9239D-T (เข้ากันได้อย่างเต็มที่กับ Innolux AT070TN83)
SF-TC700I-9239D-T เป็นจอ LCD TFT แมตริกซ์สีสื่อสาร TN ขนาด 7 นิ้ว พร้อมแผ่นสัมผัสแบบมีความต้านทานและความละเอียด 800x480 จุดขนาดโมดูล 165 (ความกว้าง) X104 (ความสูง) X6.5 (ความลึก) มิลลิเมตร; พื้นที่ประสิทธิภาพ 152.4 (W) X91.44 (H) มิลลิเมตร มอนิเตอร์ TFT นี้รองรับอินเตอร์เฟซ RGB 24 บิตหน้าจอไม่สะท้อนแสง และรักษาคุณภาพภาพภาพที่ดีกว่า.
ค่าสัมพันธ์ความแตกต่างของโมดูลนี้คือ 500: 1 (มูลค่าทั่วไป) และความสว่างคือ 300 นิต (มูลค่าทั่วไป) ระยะความกระชับกระแสไฟฟ้าของ LCM คือ 3.0 ~ 3.6V โดยมีมูลค่าทั่วไป 3.3Vโมดูลนี้ทํางานภายในช่วงอุณหภูมิ -20 ถึง +70 °Cณ อุณหภูมิการเก็บรักษาระหว่าง -30 °C และ +80 °C
ลักษณะ
| รายการ | รายละเอียด |
| ขนาด LCD | 70.0 นิ้ว ((ฉาก) |
| องค์ประกอบเครื่องขับ | a-Si TFT แมทริกซ์ที่ทํางาน |
| การแก้ไข | 800X3 ((RGB) X480 |
| โหมดการแสดง | ปกติเป็นสีขาว |
| สูงจุด | 0.0635 ((W) X0.1905 ((H) มม. |
| พื้นที่ทํางาน | 152.4 (W) X91.44 (H) mm |
| ขนาดโมดูล | 165 ((W) X104 ((H) X6.5 ((D) มม. |
| การบํารุงผิว | ป้องกันแสงสว่าง |
| การจัดเรียงสี | สาย RGB |
| อินเตอร์เฟซ | ดิจิตอล (TTL) |
| การใช้พลังงานไฟหลัง | 2.500W (ประเภท) |
| การบริโภคพลังงานของแผ่น | 0.825W (ประเภท) |

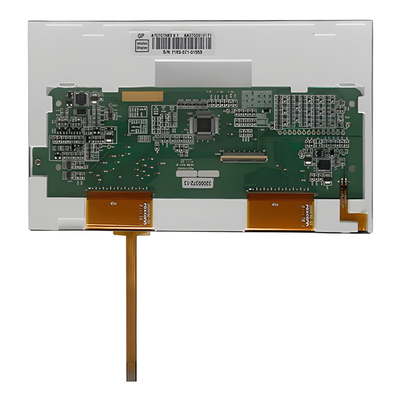

7" TFT 800x480 จุดกับ RTP สูตรสินค้า
การนิยาม Pin
| พิน เลข | สัญลักษณ์ | I/O | หน้าที่ |
| 1 | VLED | P | พลังงานไฟฟ้าสําหรับ LED Driver |
| 2 | VLED | P | พลังงานไฟฟ้าสําหรับ LED Driver |
| 3 | ADJ | ฉัน | ปรับความสว่าง LED ด้วย PWM Pulse |
| 4 | GLED | P | แผ่นดินสําหรับวงจร LED |
| 5 | GLED | P | แผ่นดินสําหรับวงจร LED |
| 6 | VCC | P | พลังงานพลังงานสําหรับวงจรดิจิตอล |
| 7 | VCC | P | พลังงานพลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | ฉัน | การควบคุมระบบ DE หรือ HV |
| 9 | DE | ฉัน | เปิดข้อมูล |
| 10 | VS | ฉัน | การเข้าสัญญาณ Vsync |
| 11 | HS | ฉัน | การเข้าสัญญาณ Hsync |
| 12 | GND | P | แผ่นดินพลังงาน |
| 13 | B5 | ฉัน | การใส่ข้อมูลสีฟ้า (MSB) |
| 14 | B4 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 15 | B3 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 16 | GND | P | แผ่นดินพลังงาน |
| 17 | B2 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 18 | B1 | ฉัน | การใส่ข้อมูลสีฟ้า |
| 19 | B0 | ฉัน | การใส่ข้อมูลสีฟ้า (LSB) |
| 20 | GND | P | แผ่นดินพลังงาน |
| 21 | G5 | ฉัน | การใส่ข้อมูลสีเขียว (MSB) |
| 22 | G4 | ฉัน | การใส่ข้อมูลสีเขียว |
| 23 | G3 | ฉัน | การใส่ข้อมูลสีเขียว |
| 24 | GND | P | แผ่นดินพลังงาน |
| 25 | G2 | ฉัน | การใส่ข้อมูลสีเขียว |
| 26 | G1 | ฉัน | การใส่ข้อมูลสีเขียว |
| 27 | G0 | ฉัน | การใส่ข้อมูลสีเขียว (LSB) |
| 28 | GND | P | แผ่นดินพลังงาน |
| 29 | R5 | ฉัน | การใส่ข้อมูลสีแดง (MSB) |
| 30 | R4 | ฉัน | การใส่ข้อมูลสีแดง |
| 31 | R3 | ฉัน | การใส่ข้อมูลสีแดง |
| 32 | GND | P | แผ่นดินพลังงาน |
| 33 | R2 | ฉัน | การใส่ข้อมูลสีแดง |
| 34 | R1 | ฉัน | การใส่ข้อมูลสีแดง |
| 35 | R0 | ฉัน | การใส่ข้อมูลสีแดง (LSB) |
| 36 | GND | P | แผ่นดินพลังงาน |
| 37 | DCLK | ฉัน | นาฬิกาตัวอย่าง |
| 38 | GND | P | แผ่นดินพลังงาน |
| 39 | L/R | ฉัน | เลือกทิศทางสแกนซ้ายหรือขวา |
| 40 | U/D | ฉัน | เลือกทิศทางสแกนขึ้นหรือลง |
สภาพการทํางานทั่วไป
| รายการ | สัญลักษณ์ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | |||
| ความดันไฟฟ้า | VCC | 3.1 | 3.3 | 3.5 | V |
| VLED | 4.8 | 5 | 5.2 | V | |
| Icc | - | 250 | 300 | mA | |
| การบริโภคปัจจุบัน | ILED | - | 500 | 550 | mA |
| โลจิกการเข้า ความดันสูง | HIV | 0.7VCC | - | VCC | V |
| ความตึงเครียดต่ําในระบบปริมาตรฐานการเข้า | VIL | 0 | - | 0.3VCC | V |
| ระยะเวลาใช้งาน LED | - | 40,000 | - | - | นาที |
รายละเอียดออปติก
| รายการ | สัญลักษณ์ | สภาพ | ค่า | หน่วย | ||
| นาที | แบบว่า | แม็กซ์ | ||||
| มุมมอง (CR≥ 10) | θL | Φ=180° ((9 ชั่วโมง) | 60 | 70 | - | ระดับ |
| θR | Φ=0°(3 โมง) | 60 | 70 | - | ||
| θT | Φ=90° (เวลา 12 โมง) | 40 | 50 | - | ||
| θB | Φ=270° ((6 ชั่วโมง) | 60 | 70 | - | ||
| เวลาตอบสนอง | น้ํามัน | ปกติ θ=Φ=0° | - | 10 | 20 | msec |
| TOFF | - | 15 | 30 | msec | ||
| อัตราความแตกต่าง | CR | 400 | 500 | - | - | |
| สีสี | WX | 0.26 | 0.31 | 0.36 | - | |
| WY | 0.28 | 0.33 | 0.38 | |||
| ความสว่าง | L | 250 | 300 | - | cd/m2 | |
| ความเหมือนกันของความสว่าง | YU | 70 | 75 | - | % | |
7" TFT ขนาด 800x480 จุด พร้อมภาพสินค้า RTP
