รายละเอียดสินค้า:
|
สินค้า: | 2.2 นิ้ว SPI TFT LCD | การแก้ไข: | 176x220 |
---|---|---|---|
หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบ Resistive | อินเตอร์เฟซ: | SPI |
ครอบแก้ว: | ที่จะปรับแต่ง | ดูทิศทาง: | 12:00 น |
ไอซีไดร์เวอร์: | ILI9225G หรือเทียบเท่า | การเชื่อมต่อ: | การเสียบปลั๊ก (ปรับแต่งได้) |
ความสว่าง: | 250 cd/m2(นิต) | หมายเลขพิน: | 14 ปิน |
อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
เน้น: | จอจอ LCD TFT,2จอ LCD TFT ขนาด.2 นิ้ว,จอ LCD SPI TFT |
2.2 นิ้ว SPI QCIF TFT คําอธิบายสินค้า
รายละเอียดทางกล
รายการ | รายละเอียด | หน่วย |
ขนาดการแสดง | 2.2 | นิ้ว |
มิติลักษณะ | 43*56.16*23 | mm |
ไดรเวอร์ IC | ILI9225G | - |
แบบอินเตอร์เฟซ | 4-SPI | - |
2.2 นิ้ว SPI QCIF TFTการวาด
คําอธิบายรหัส PIN
ไม่ | PIN NAME | I/O | คําอธิบาย |
1 | GND | ฉัน | ดิน |
2 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
3 | SCL | ฉัน | ใน Serial Interface ใช้เป็น SCL |
4 | D/C | ฉัน | ใน SPI 4 เส้น ปินนี้ใช้เป็น D/CX (การเลือกข้อมูล/คําสั่ง) |
5 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
6 | SDA/SDO | ฉัน | ลงวัน/ออกข้อมูล |
7 | NC | - | - |
8 | GND | ฉัน | ดิน |
9 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
10 | A | O | แอนโด LED |
11-14 | K1-K4 | O | แคทโดด LED |
ขั้นต่ําสูงสุด
รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
ความดันการเข้า | ไวน์ | VDD + 03 | V |
อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=60 mA |
กระแสไฟฟ้า | ถ้า | - | 60 | - | mA | - |
ความดันกลับ | Vr | - | - | 5 | V | - |
การสูญเสียพลังงาน | Pd | - | 19.2 | - | mW | - |
ความเข้มแสงสําหรับ LCM |
- |
200 | 250 | - | Cd/m2 | If=60 mA |
ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=60 mA |
สีไฟหลัง | สีขาว |
คุณสมบัติทางแสง
ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | |||
นาที | แบบ | แม็กซ์ | ||||||
1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 20 | - | นางสาว | |
2 | การส่ง (ด้วย PL) | T ((%) | - | - | 5.0 | - | - | |
3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 500 | - | - | |
4 |
มุมมอง
|
ฮอร์ | θR | CR>10 | - | 55 | - | กรด |
θL | - | 55 | - | |||||
เวอร์ | Θ+ | - | 55 | - | ||||
ธ- | - | 25 | - |

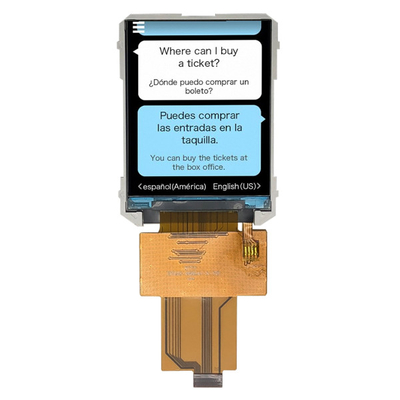

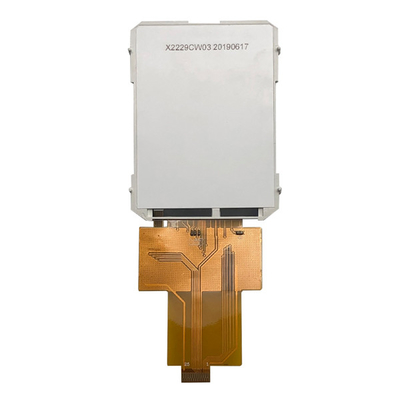

2.2 นิ้ว SPI QCIF TFT ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
