รายละเอียดสินค้า:
|
| คําสําคัญ: | TFT หน้าจอสัมผัสขนาด 7 นิ้ว | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดครอบแก้ว: | คอนนิ่ง กอริลลา 2 |
| อินเตอร์เฟซ LCM: | RGB | ความส่องสว่างของพื้นผิว: | 1,000 นิต |
| อีเอ็มไอ: | ด้วย EMI ป้องกัน | ความแข็งของพื้นผิว: | >7ชม |
| กันกระแทก: | IK08 | อายุการใช้งาน LED: | 40,000 ชม |
| หมุด: | 50 PIN | ดูทิศทาง: | มุมมองทั้งหมด (80/80/80/80) |
| กันฝุ่น: | กับ 3M VHB | อินเทอร์เฟซ CTP: | ไอทูซี |
| อุณหภูมิในการทำงาน: | –30℃ ถึง +75℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | Ik08 TFT Display กระจก 3 มม TFT Display,Glass 3mm TFT Display |
||
การนําเสนอสินค้า

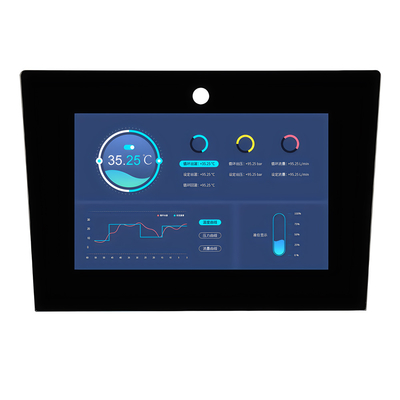

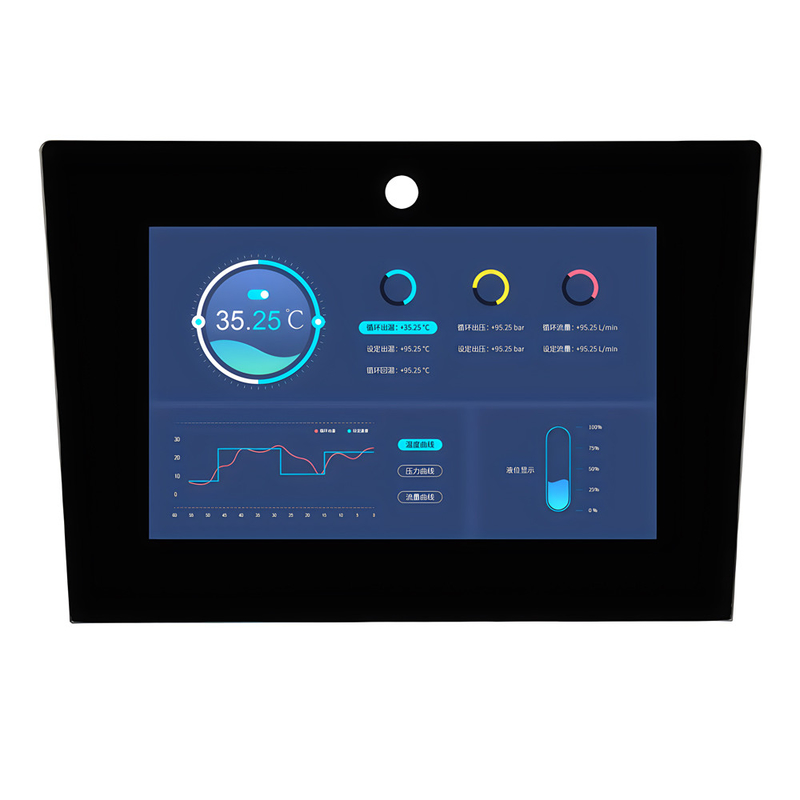

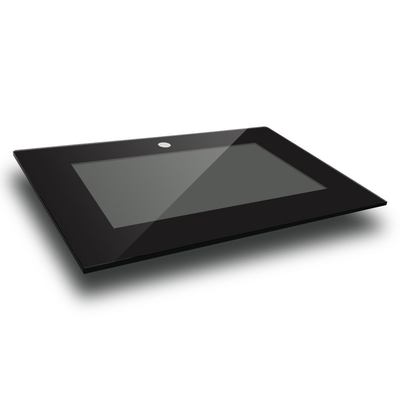

SAEF Technology SFTO700XC-7026ACT ใช้กระจก Corning Gorilla 3 มิลลิเมตรเป็นแผ่นปก ซึ่งมีความทนต่อแรงกระแทก IK08 และความแข็งของผิวสูงถึง 7Hมีตัวเลือกการทํางานหลายอย่างสําหรับการรักษาพื้นผิวกระจกเช่น แอนติแบคทีเรีย กันน้ํา แอนติลายนิ้วมือ แอนติส่องแสง และ แอนติสะท้อนขนาดของกระจกปิดสามารถปรับเปลี่ยนตามการใช้งานของลูกค้าเพื่อป้องกันฝุ่น เราจะใช้ 3M VHB บนบันไดด้านหลังของกระจก ซึ่งสามารถป้องกันฝุ่นจากการเข้าสู่อุปกรณ์ของผู้ใช้ได้เรายังดําเนินการรักษาต่อต้านสแตติกผ่านการทดสอบไฟฟ้าสแตตติกด้วยการติดต่อ ระดับไฟฟ้าสแตตติกของอุปกรณ์สินค้า / ผู้ใช้ได้ถึง 8KV และผ่านการทดสอบไฟฟ้าสแตตติกด้วยอากาศ ได้ถึง 10KVทางเลือกการใช้งานอีกอย่างคือผลิตภัณฑ์สามารถมีผลสัมผัสที่สมบูรณ์แบบไม่ว่าจะเป็นมือเปล่า หรือสวมถุงมือพลาสติก
SAEF เทคโนโลยี SFTO700XC-7026ACT ปัจจุบันถูกใช้โดยลูกค้าที่มีความสว่างของ 1000 นิต500nits และ 1500nits เพื่อตอบสนองความต้องการของผู้ใช้ในสภาพแวดล้อมที่แตกต่างกัน.
รายละเอียดสินค้าอย่างรวดเร็ว
1ขนาด LCD: 7 ′′ นิ้ว TFT
2ความละเอียด: 1024x600
3มุมมอง: ฟรี มุมมองทั้งหมด
4- ขนาดรูปแบบ: 164x97x2.6mm
5ประเภทอินเตอร์เฟซ LCM: RGB
6ประเภทอินเตอร์เฟซ CTP: I2C
7อุณหภูมิ: -30°C ถึง +75°C; Tst -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)
รายละเอียด
| ลักษณะ | รายละเอียด | |
| แสดงรายละเอียด | ประเภท LCD | 70.0 นิ้ว |
| การแก้ไข (H*V) | 1024 ((RGB) × 600 | |
| ประเภทเทคโนโลยี | a-Si TFT | |
| การตั้งค่าพิกเซล | RGB สายตั้ง | |
| โหมดการแสดง | ปกติเป็นสีดํา | |
| การบํารุงผิว | แสงสว่าง | |
| ทิศทางการดู | ทั้งหมด | |
| ทิศทางการพลิกระดับสีเทา | ไม่ | |
|
เครื่องจักรกล ลักษณะ |
ขนาด (W x H x T) (mm) | 218.42*146.9*955 |
| พื้นที่ทํางาน ((mm) | 154.21*8592 | |
| พร้อม / ไม่มีจอสัมผัส | กับ CTP | |
| ประเภทเครื่องเชื่อม | 50PIN 0.5PITCH | |
| ประเภทไฟหลัง | LED | |
| น้ําหนัก (g) | TBD | |
| คุณสมบัติไฟฟ้า | อินเตอร์เฟซ | RGB |
| จํานวนสี | 16.7M | |
| ไดรเวอร์ IC | HX8282A11 HX8696A01 | |
| CTP IC | GT928 | |
การวาด
| ไม่ ไม่ | ชื่อปิน | คําอธิบาย |
| 1 | LED-A1 | ความดันไฟฟ้าสําหรับ LED Backlight Anode |
| 2 | LED-A2 | ความดันไฟฟ้าสําหรับ LED Backlight Anode |
| 3 | LED-K1 | โลเตจพลังงานสําหรับ LED Backlight Cathode |
| 4 | LED-K1 | โลเตจพลังงานสําหรับ LED Backlight Cathode |
| 5 | GND | แผ่นดินพลังงาน |
| 6 | VCOM | ความดัน VCOM |
| 7 | DVDD | พลังงานสําหรับวงจรดิจิตอล |
| 8 | MODE | การควบคุมแบบ DE หรือ HV.H:DE mode.L:HSD/VSD mode |
| 9 | DE | เปิดข้อมูล |
| 10 | VS | การเข้าสัญญาณ Vsync |
| 11 | HS | การเข้าสัญญาณ Hsync |
| 12 | B7 | สัญญาณข้อมูลสีฟ้า (MSB) |
| 13 | B6 | สัญญาณข้อมูลสีฟ้า |
| 14 | B5 | สัญญาณข้อมูลสีฟ้า |
| 15 | B4 | สัญญาณข้อมูลสีฟ้า |
| 16 | B3 | สัญญาณข้อมูลสีฟ้า |
| 17 | B2 | สัญญาณข้อมูลสีฟ้า |
| 18 | B1 | สัญญาณข้อมูลสีฟ้า |
| 19 | B0 | สัญญาณข้อมูลสีฟ้า (LSB) |
| 20 | G7 | สัญลักษณ์ข้อมูลสีเขียว ((MSB) |
| 21 | G6 | สัญญาณข้อมูลสีเขียว |
| 22 | G5 | สัญญาณข้อมูลสีเขียว |
| 23 | G4 | สัญญาณข้อมูลสีเขียว |
| 24 | G3 | สัญญาณข้อมูลสีเขียว |
| 25 | G2 | สัญญาณข้อมูลสีเขียว |
| 26 | G1 | สัญญาณข้อมูลสีเขียว |
| 27 | G0 | สัญญาณข้อมูลสีเขียว (GREN) |
| 28 | R7 | สัญญาณข้อมูลสีแดง ((MSB) |
| 29 | R6 | สัญญาณข้อมูลสีแดง |
| 30 | R5 | สัญญาณข้อมูลสีแดง |
| 31 | R4 | สัญญาณข้อมูลสีแดง |
| 32 | R3 | สัญญาณข้อมูลสีแดง |
| 33 | R2 | สัญญาณข้อมูลสีแดง |
| 34 | R1 | สัญญาณข้อมูลสีแดง |
| 35 | R0 | สัญญาณข้อมูลสีแดง (RSB) |
| 36 | GND | แผ่นดินพลังงาน |
| 37 | DCLK | DOT CLOCK |
| 38 | GND | แผ่นดินพลังงาน |
| 39 | L/R | เลือกทิศทางสแกนซ้ายหรือขวา |
| 40 | U/D | เลือกทิศทางการสแกนขึ้นหรือลง |
| 41 | VGH | ประตู ON Voltage |
| 42 | VGL | ประตู OFF Voltage |
| 43 | AVDD | ความดันไฟฟ้าสําหรับวงจรแบบแอนಲಾಗ์ |
| 44 | กําหนดใหม่ | พินรีเซ็ตโลก |
| 45 | NC | ไม่มีการเชื่อมต่อ |
| 46 | VCOM | ความดัน VCOM |
| 47 | DITHB |
ฟังก์ชัน Dithering.H: ความละเอียด 6 บิต ((บิต 2 ล่าสุดของข้อมูลการเข้า การตัด) ความละเอียด L: 8 บิต (การตั้งค่าโดยกําหนด) |
| 48 | GND | แผ่นดินพลังงาน |
| 49 | NC | ไม่มีการเชื่อมต่อ |
| 50 | NC | ไม่มีการเชื่อมต่อ |
