รายละเอียดสินค้า:
|
| คําสําคัญ: | TFT ขนาด 7 นิ้ว | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดครอบแก้ว: | กอริลลาคอนนิ่ง |
| อินเตอร์เฟซ LCM: | มิปิ | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (สูงสุด 1500 nits) |
| อีเอ็มไอ: | พร้อมเครื่องป้องกัน EMI | ความแข็งของพื้นผิว: | >7ชม |
| กันกระแทก: | IK08 | อายุการใช้งาน LED: | 40,000 ชม |
| หมุด: | 30 พิน | ดูทิศทาง: | มุมมองทั้งหมด (80/80/80/80) |
| อินเทอร์เฟซ CTP: | ไอทูซี | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | กันฝุ่น: | กับ 3M VHB |
| เน้น: | 7H ความแข็งแรงจอสัมผัส TFT,TFT หน้าจอสัมผัส 7 นิ้ว,IK08 TFT หน้าจอสัมผัส |
||
SAEF Technology SF-TO700B-8857A-CT ใช้กระจก Corning Gorilla 2 มิลลิเมตรเป็นแผ่นปก ซึ่งมีความทนต่อแรงกระแทก IK08 และความแข็งของผิวสูงถึง 7Hมีตัวเลือกการทํางานหลายอย่างสําหรับการรักษาพื้นผิวกระจกเช่น แอนติแบคทีเรีย กันน้ํา แอนติลายนิ้วมือ แอนติส่องแสง และ แอนติสะท้อนขนาดของกระจกปิดสามารถปรับเปลี่ยนตามการใช้งานของลูกค้าเพื่อป้องกันฝุ่น เราจะใช้ 3M VHB บนบันไดด้านหลังของกระจก ซึ่งสามารถป้องกันฝุ่นจากการเข้าสู่อุปกรณ์ของผู้ใช้ได้เรายังดําเนินการรักษาต่อต้านสแตติกผ่านการทดสอบไฟฟ้าสแตตติกด้วยการติดต่อ ระดับไฟฟ้าสแตตติกของอุปกรณ์สินค้า / ผู้ใช้ได้ถึง 8KV และผ่านการทดสอบไฟฟ้าสแตตติกด้วยอากาศ ได้ถึง 10KVทางเลือกการใช้งานอีกอย่างคือผลิตภัณฑ์สามารถมีผลสัมผัสที่สมบูรณ์แบบไม่ว่าจะเป็นมือเปล่า หรือสวมถุงมือพลาสติก
SAEF เทคโนโลยี SF-TO700B-8857A-CT ปัจจุบันถูกใช้โดยลูกค้าที่มีความสว่าง 300 นิต ในขณะเดียวกันเราสามารถเพิ่มความสว่างของผลิตภัณฑ์ของเรา 500 นิต, 1000 นิต,และ 1500nits เพื่อตอบสนองความต้องการของผู้ใช้ในสภาพแวดล้อมที่แตกต่างกัน.
รายละเอียดสินค้าอย่างรวดเร็ว
1ขนาด LCD: 7 ′′ นิ้ว TFT
2ความละเอียด: 1024x600
3มุมมอง: ฟรี มุมมองทั้งหมด
4- ขนาดรูปแบบ: 164x97x2.6mm
5ประเภทอินเตอร์เฟซ LCM: MIPI
6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)
รายละเอียด
| รายการ | เนื้อหา | UNIT |
| ประเภท LCD | 7.0 ละเอียด TFT-LCD | |
| มิติการออกแบบ | 190.0 (V) x 138.0 (H) x 5.78 ((T) | mm |
| พื้นที่ทํางาน | 85.92 ((V) x154.21 ((H) | mm |
| ทิศทางการดู | ทั้งหมด มุมมอง | --- |
| แสดงสี | 16.7M | |
| จํานวนจุด | 1024 ((RGB) x600 | จุด |
| ความสูงของจุด (H × V) | 0.1506 ((W) x 0.1432 ((H) | mm |
| ประเภท Assy | COG + FPC + BL + CTP | --- |
| แบ็คไลท์ | ไฟหลัง LED สีขาว | - |
| อินเตอร์เฟซ | อินเตอร์เฟซ MIPI | |
| น้ําหนัก | TBD | g |
โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟซ IPS กับ CTP สูตรสินค้า
| พิน เลข | สัญลักษณ์ | หน้าที่ |
| 1 | VLED+ | แอนโด LED |
| 2 | VLED+ | แอนโด LED |
| 3 | VGH | พลังงานบวกสําหรับ TFT |
| 4 | VGL | พลังงานลบสําหรับ TFT |
| 5 | UPDN | การควบคุมการสแกนประตูขึ้นหรือลง UPDN = ′′L ′′, STV2 การออกแรงกระแทกการเริ่มต้นตั้งและ UD pin การออกทางตรรกะ ′′L ′′ ไปยัง Gate ไดรเวอร์ (แบบตั้งค่า) UPDN = HH, STV1 การออกแรงกระแทกการเริ่มต้นแนวตั้งและ UD pin การออกทางตรรกะ |
| 6 | SHLR | แหล่งควบคุมลําดับขวาหรือซ้าย SHLR = L ผันซ้าย: ข้อมูลล่าสุด = S1←S2←S3..........←S1536 = ข้อมูลแรก SHLR = H หมุนขวา: ข้อมูลแรก = S1→S2→S3........→S1536 = ข้อมูลสุดท้าย |
| 7 | VLED | แคทโดด LED |
| 8 | VLED | แคทโดด LED |
| 9 | AVDD | พลังงานสําหรับวงจรแบบแอนลาจ |
| 10 | GND | ดิน |
| 11 | D3P | การใส่ข้อมูล MIPI |
| 12 | D3N | การใส่ข้อมูล MIPI |
| 13 | GND | ดิน |
| 14 | D2P | การใส่ข้อมูล MIPI |
| 15 | D2N | การใส่ข้อมูล MIPI |
| 16 | GND | ดิน |
| 17 | CLKP | การใส่เวลา MIPI |
| 18 | CLKN | การใส่เวลา MIPI |
| 19 | GND | ดิน |
| 20 | D1P | การใส่ข้อมูล MIPI |
| 21 | D1N | การใส่ข้อมูล MIPI |
| 22 | GND | ดิน |
| 23 | D0P | การใส่ข้อมูล MIPI |
| 24 | D0N | การใส่ข้อมูล MIPI |
| 25 | GND | ดิน |
| 26 | STBYB | โหมดรอคอย STBYB = HH,การทํางานปกติ (ปกติ) STBYB = L, เครื่องควบคุมเวลา, ไดรเวอร์แหล่งจะปิด, ผลิตทั้งหมดคือ GND |
| 27 | กําหนดใหม่ | ปินรีเซ็ทโลก เติมต่ําเพื่อเข้าสู่สภาพรีเซ็ท ปกติดึงสูง เชื่อมต่อกับวงจรรีเซ็ท RC เพื่อความมั่นคง |
| 28 | VDD ((1.8V) | วงจรดิจิตอล |
| 29 | VDD ((1.8V) | วงจรดิจิตอล |
| 30 | VCOMIN | ความดันทั่วไป |

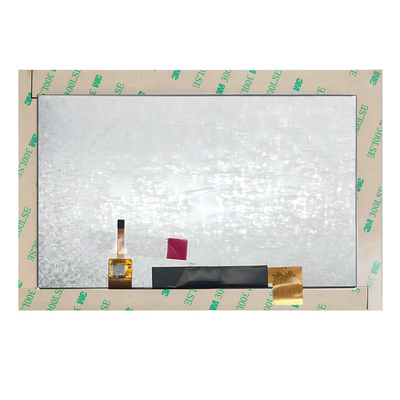

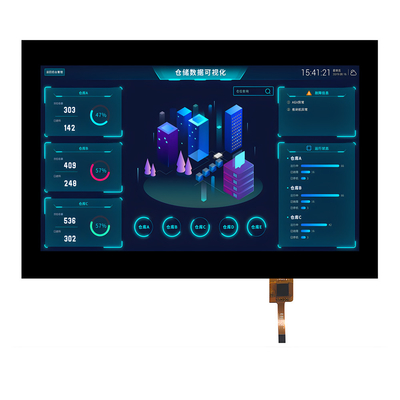

โมดูล TFT LCD 7 นิ้ว 1024x600 MIPI อินเตอร์เฟซ IPS กับ CTP รูปภาพสินค้า
