รายละเอียดสินค้า:
|
| สินค้า: | 5" IPS TFT LCD | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | MIPI (สามารถปรับแต่ง) | หน้าจอสัมผัส: | หน้าจอสัมผัสแบบคาปาซิทีฟ |
| ดูทิศทาง: | IPS มุมมองทั้งหมด ((85/85/85/85) | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ตัวควบคุม CTP: | จีที911 |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | หมายเลขพิน: | 25 พิน |
| การเชื่อมต่อ: | FPC Plugging (สามารถปรับแต่ง) | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | อินเตอร์เฟซ MIPI Tft จอ LCD,โมดูลจอ LCD TFT 5 นิ้ว,จอจอสัมผัส TFT LCD ที่มีความจุ |
||
หน้าจอสัมผัสขนาดจุ 5 นิ้ว TFT LCD 720*1280 จุด การแนะนําสินค้า
รีบรีวิวสินค้า
คําอธิบาย
Saef Technology SF-TC500I-8725B-CT เป็นโมดูล TFT LCD ขนาดเส้นแยก 5 ′′ ขนาดความละเอียด 720x1280 พิกเซล โมดูลนี้ถูกสร้างขึ้นด้วย IC ILI9881Cรวมถึงฟังก์ชัน IC ของตัวควบคุมและคนขับ, รองรับอินเตอร์เฟซ MIPI, และความดันไฟฟ้า (Vdd) ช่วงจาก 2.6V ถึง 3.3V. ค่าเฉพาะอย่างยิ่ง 2.8V. ทิศทางการดูโมดูลนี้คือมุมการดูอิสระประเภท IPS ((85/85/85/85).
โมดูล LCD TFT SF-TC500I-8725B-CT เป็นโหมดรูปแบบที่มีความสว่าง 300 นิต โมดูลยังมีให้เลือกสําหรับการออกแบบใหม่หน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ Capacitiveสามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของมันจะตั้งแต่ -30 °C ถึง +80 °C โมดูล LCD TFT ขนาด 5 ′′ นี้ถูกใช้อย่างแพร่หลายในอุปกรณ์อุตสาหกรรม, เครื่องสแกน, อัตโนมัติในบ้าน, ระบบควบคุมการเข้าถึง, อุปกรณ์การติดตาม, เครื่องวิเคราะห์,ระบบรักษาความปลอดภัยระบบชลประทานสวน เป็นต้น
ลักษณะ
| สินค้า: | 5" IPS TFT LCD |
| การแก้ไข: | 720x1280 จุด |
| อินเตอร์เฟซ: | MIPI |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((85/85/85/85) |
| เครื่องควบคุม LCD: | ILI9881C |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| หน้าจอสัมผัส: | หน้าจอสัมผัสขนาดใหญ่ |
| โครงสร้าง PCAP: | GFF |
| เครื่องควบคุม CTP: | GT911 |
| หมายเลขปิน: | 25 ปิน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| การเชื่อมต่อ: | FPC Plugging (สามารถปรับแต่งได้) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
หน้าจอสัมผัสขนาด 5 นิ้ว TFT LCD 720*1280 จุด
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDA | O | แอนโด LED |
| 2 | LEDK | O | แคทโดด LED |
| 3 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V |
| 4 | IOVCC | ฉัน | พลังงานไฟฟ้า 1.8V/2.8V โวลเตชั่น |
| 5 | GND | ฉัน | พลังงานพื้นดิน |
| 6 | CLKP | I/O | สัญญาณนาฬิกา DSI-CLK+ |
| 7 | CLKN | I/O | สัญญาณนาฬิกา DSI-CLK |
| 8 | GND | ฉัน | พลังงานพื้นดิน |
| 9 | D0N | I/O | DSI-D0- สัญญาณข้อมูล |
| 10 | D0P | I/O | สัญญาณข้อมูล DSI-D0+ |
| 11 | GND | ฉัน | พลังงานพื้นดิน |
| 12 | D1N | I/O | DSI-D1- สัญญาณข้อมูล |
| 13 | D1P | I/O | สัญญาณข้อมูล DSI-D1+ |
| 14 | GND | ฉัน | พลังงานพื้นดิน |
| 15 | D2N | NC | สัญญาณข้อมูล DSI-D2 |
| 16 | D2P | NC | สัญญาณข้อมูล DSI-D2+ |
| 17 | GND | ฉัน | พลังงานพื้นดิน |
| 18 | D3N | NC | DSI-D3- สัญญาณข้อมูล |
| 19 | D3P | NC | สัญญาณข้อมูล DSI-D3+ |
| 20 | GND | ฉัน | พลังงานพื้นดิน |
| 21 | TE | ฉัน | ปิ้นผลการออกของผลกระทบฉีก |
| 22 | LCD_ID | ฉัน | LCD_ID |
| 23 | กําหนดใหม่ | ฉัน | เลือกปิน |
| 24 | GND | ฉัน | พลังงานพื้นดิน |
| 25 | GND | ฉัน | พลังงานพื้นดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 0.3~46 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | - | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | - | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 19.2 | V | If= 40 mA | - | ||
| กระแสไฟฟ้า | ถ้า | - | 40 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 768 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
300 | - | Cd/m2 | If= 40 mA | - | |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If= 40 mA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 35 | 40 | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 4.3 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
900 | 1200 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 80 | - | กรด | - | |
| θL | 80 | - | |||||||
| เวอร์ | Θ+ | 80 | - | ||||||
| ธ- | 80 | - | |||||||

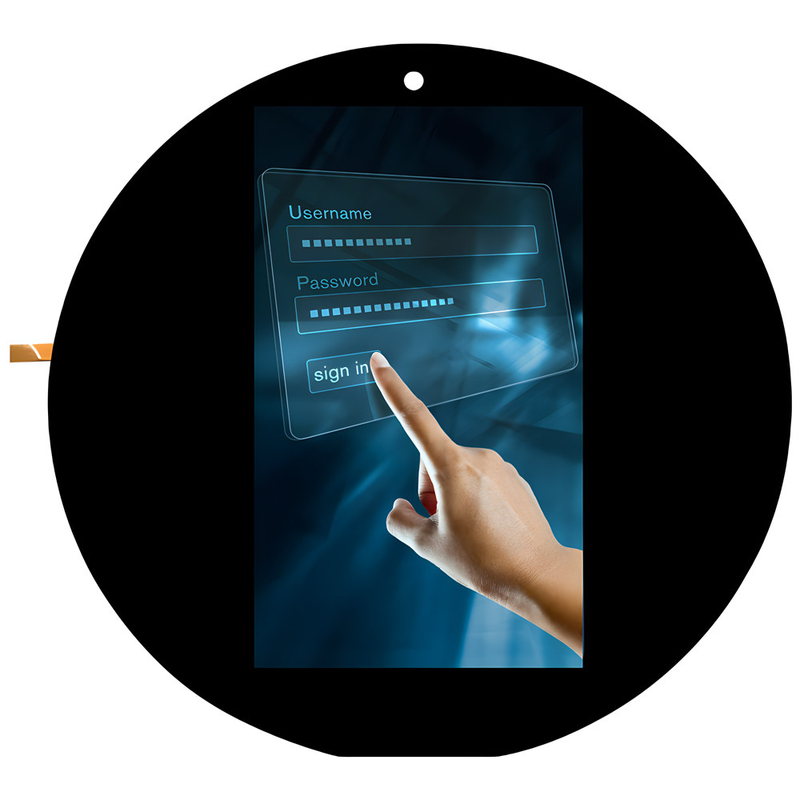

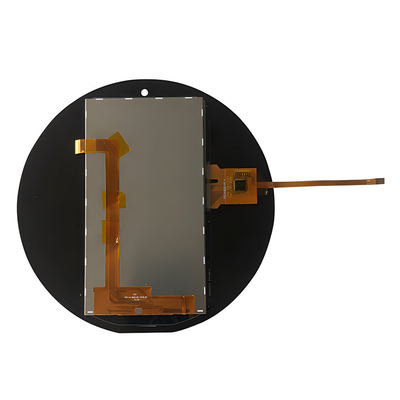

หน้าจอสัมผัสขนาด 5 นิ้ว TFT LCD 720*1280 จุด ภาพสินค้า
