รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอสัมผัส TFT LCD 4 นิ้ว | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 480x800 | ดูทิศทาง: | 12 นาฬิกา |
| ไอซีไดร์เวอร์: | ILI9806E | หมายเลขพิน: | 51 ปิน |
| การเชื่อมต่อ: | กำลังเสียบปลั๊ก | ความส่องสว่างของพื้นผิว: | 300 cd/m2 (นิต) |
| อินเตอร์เฟซ: | RGB | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | เครื่องจอสัมผัส TFT LCD ที่มีความต้านทาน,RGB Interface TFT LCD Display |
||
480x800 4 "จอสัมผัส TFT
เลขส่วน: SF-TC397H-8783A-T
SF-TC397H-8783A-T เป็นโมดูล TFT-LCD ขนาด 4 นิ้ว ซึ่งประกอบด้วยแพนล TFT-LCD, IC ไดรเวอร์, FPC, หน่วยแสงหลัง. พื้นที่จอ 4 นิ้วมี 480 X ((RGB) X 800 พิกเซล และสามารถแสดงสีได้ถึง 262K.ผลิตภัณฑ์นี้ตรงกับเกณฑ์สิ่งแวดล้อม RoHS.
โมดูลจอ TFT กราฟฟิกนี้เป็น TFT สีเต็มแนวนอน 3.97 นิ้วและมีหน้าจอสัมผัสแบบจํากัดที่มีการเชื่อมต่อที่นําออกมาสู่ตัวเชื่อม TAB หลักสําหรับจอ. LCD TFT นี้มีตัวควบคุมภายในและ 2.8v โลตเตจเดียวสําหรับการให้บริการและโลจิก. มันใช้อินเตอร์เฟซ RGB, กําหนดผ่านการเชื่อมต่อกับจอ.
โมดูลนี้ดูดีมาก แสดงข้อมูลทั้งหมดด้วยสีเต็ม ใช้ในเครื่องกาแฟ เตาไมโครเวฟ สแกนเนอร์ ระบบอัตโนมัติบ้าน ระบบควบคุมการเข้าถึง อุปกรณ์การติดตามเครื่องตรวจสอบระบบรักษาความปลอดภัย ระบบชลประทานสวน เป็นต้น
ลักษณะ
| สินค้า: | หน้าจอสัมผัส LCD TFT 4 นิ้ว |
| การแก้ไข: | 480x800 |
| อินเตอร์เฟซ: | RGB |
| ไดรเวอร์ IC: | ILI9806E |
| การเชื่อมต่อ: | การติดต่อ |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (RTP) |
| ทิศทางการดู: | เวลา 12 โมง |
| หมายเลขปิน: | 51 ปิน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
480x800 4" สกรีนสัมผัส TFT
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDK | O | แคทโดด LED |
| 2 | LEDA | O | แอนโด LED |
| 3 | YU | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 4 | XL | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 5 | YD | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 6 | XR | ฉัน | สัญญาณการเข้าพานีลสัมผัส |
| 7 | GND | ฉัน | ดิน |
| 8 | VCI | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 9 | NC | - | เปิด |
| 10 | IOVCC | ฉัน | พลังงานไฟฟ้า 1.8V โวลเตชั่น |
| 11 | TE | ฉัน | ผลลัพธ์การฉีกขาด |
| 12 | SDO | - | SPI Interface Input/output Pin การใช้งานของเครื่องหมาย |
| 13 | SDI | ฉัน | SPI Interface Input/output Pin การใช้งานของเครื่องหมาย |
| 14 | WR/SCL | - | สัญญาณนาฬิกา SPI |
| 15 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 16 | RESX | ฉัน | สัญญาณเข้า LCM Reset |
| 17-40 | DB23-DB0 | I/O | แสดงข้อมูล I/O |
| 41 | ENABLE | ฉัน | สัญญาณเปิดให้ใช้ข้อมูลในรุ่น I/F RGB 1 |
| 42 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 43 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 44 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 45 | LEDPWM | ฉัน | ปินนี้เชื่อมต่อกับตัวขับ LED ภายนอก |
| 46 | LWDON | ฉัน | ใช้ในการเปิด / ปิดการควบคุมไฟเบาะหลัง LED ภายนอก |
| 47 | NC | - | เปิด |
| 48 | NC | - | เปิด |
| 49 | IM0 | ฉัน | เลือกโหมดอินเตอร์เฟซ |
| 50 | IM1 | ฉัน | เลือกโหมดอินเตอร์เฟซ |
| 51 | GND | ฉัน | ดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 0.3~46 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 25.6 | V | If= 20 mA | - | ||
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 512 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
300 | - | Cd/m2 | If= 20mA | - | |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If= 20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 19 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 4.14 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
720 | 900 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 70 | - | กรด | - | |
| θL | 70 | - | |||||||
| เวอร์ | Θ+ | 70 | - | ||||||
| ธ- | 60 | - | |||||||

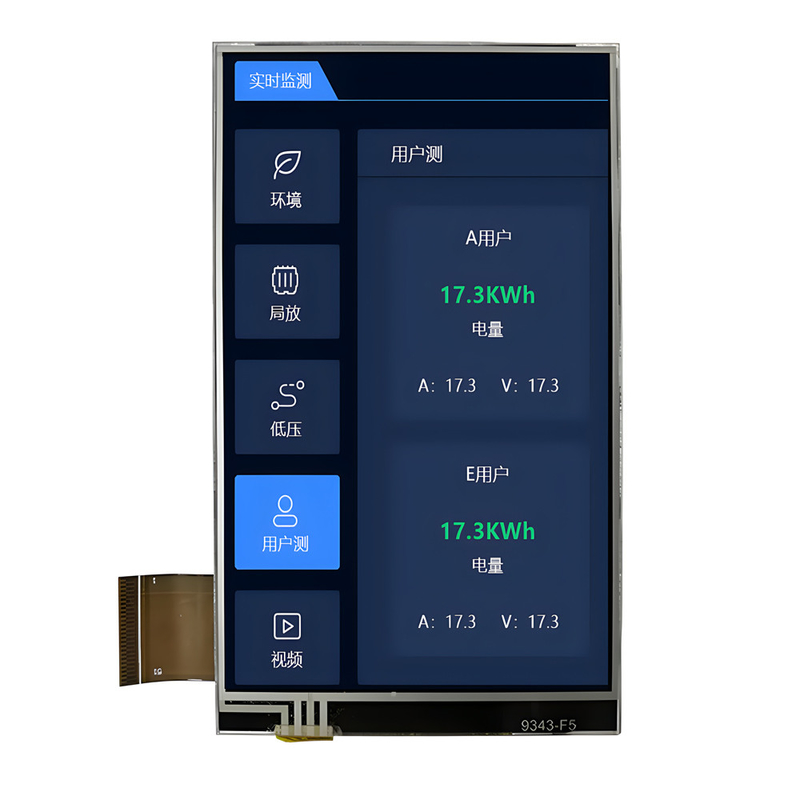

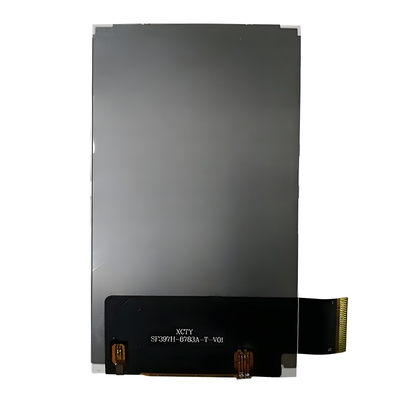

480x800 จุด 4" สกรีนสัมผัส TFT ภาพสินค้า
