รายละเอียดสินค้า:
|
| สินค้า: | 1จอ TFT ขนาด.77 นิ้ว | หน้าจอสัมผัส: | ตัวเลือก |
|---|---|---|---|
| การแก้ไข: | 128x160 | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | mpu 8 บิต |
| หมายเลขพิน: | 20 พิน | การเชื่อมต่อ: | การบัดกรี |
| ความส่องสว่างของพื้นผิว: | 250 ซีดี/ตร.ม | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 128x160 จุด TFT Display,MPU อินเตอร์เฟซ 1.77 นิ้ว TFT Display,1.77 นิ้ว TFT Display |
||
1.77 นิ้ว TFT LCD จอ 8 บิต MPU อินเตอร์เฟซ
รีบรีวิวสินค้า
คําอธิบาย
SF-TS177H-8784A-N เป็นโมดูล TFT LCD รูปแบบรูปแบบ 1.77 นิ้ว มีความละเอียด 128x160 จุดและอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคขนาดเล็กอื่น ๆโมดูล TFT LCD นี้มี IC ILI9163V (สามารถสอดคล้องกับ ST7735 IC)โมดูลนี้มีแผ่นผิวกันแสงสว่างมองทิศทาง 12 โมง, การสลับระดับสีเทา 6 โมง
โมดูล SF-TS177H-8784A-N เป็น TFT-LCD รูปแบบ Portrait และยังมีให้เลือกแบบจอสัมผัสแบบ Resistive ที่มีเบอร์ส่วน SF-TS177H-8784A-T อุณหภูมิการทํางานตั้งแต่ -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °C.
1.77 นิ้ว TFT LCD จอ 8 บิต MPU อินเตอร์เฟซ การวาดสินค้า
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LED | O | แคทโดด LED |
| 2 | LED+ | O | แอนโด LED |
| 3 | GND | ฉัน | ดิน |
| 4 | VDD | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 5 | NC | - | ปล่อยให้เปิด |
| 6 | NC | - | ปล่อยให้เปิด |
| 7 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 8 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 9 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 10 | /WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 11 | /RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 12-19 | DB7-DBO | I/O | แสดงข้อมูล I/O |
| 20 | GND | ฉัน | ดิน |
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=40 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 40 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 250 | - | Cd/m2 | If=40mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=40 mA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 6 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 60 | - | กรด | - |
| θL | - | 60 | - | ||||||
| เวอร์ | Θ+ | - | 60 | - | |||||
| ธ- | - | 45 | - | ||||||

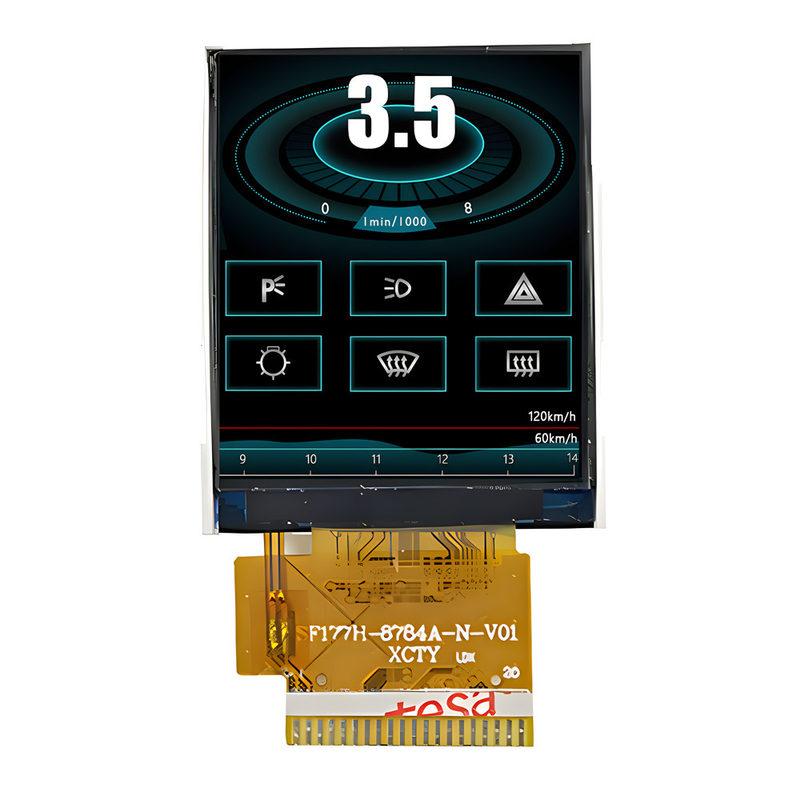

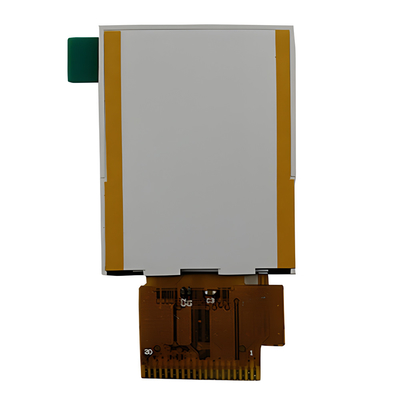

1.77 นิ้ว TFT LCD display MPU อินเตอร์เฟซ 8 บิต ภาพสินค้า
