รายละเอียดสินค้า:
|
| สินค้า: | หน้าจอแสดงผล TFT ขนาด 1.44 นิ้ว | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (ไม่จําเป็น) |
|---|---|---|---|
| การแก้ไข: | 128x128 | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | MPU 8 บิต |
| หมายเลขพิน: | 24 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 200 cd/m2 (นิต) | อายุการใช้งาน LED: | 40,000 ชม |
| ไอซีไดร์เวอร์: | ST7735 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1จอ LCD TFT ขนาด.44 นิ้ว,128x128 จุด TFT จอ LCD,จอ LCD TFT 8 บิต |
||
SF-TC144H-8163A-T SPECIFICATION 2016-12-07.pdf
อินเตอร์เฟซ MPU 1.44 นิ้ว
รีวิวสินค้ารวดเร็ว
คําอธิบาย
SF-TC144H-8163A-T เป็นโหมดสแควร์ขนาด 1.44 นิ้ว พร้อมโมดูล TFT LCD Resistive Touch Screen (RTP) รองรับอินเตอร์เฟซ MPU 8 บิต แสดงความละเอียด 128x128 พิกเซลโมดูล TFT LCD นี้มีตัวในกับ ST7735 ไดรเวอร์ IC ((เทียบเท่ากับ ILI9163C IC)ความดันไฟฟ้าสําหรับแบบแอนาล็อก (Vcc) ของมันจะอยู่ในช่วงจาก 2.6V ถึง 3.3V, ค่าเฉพาะอย่างยิ่ง 2.8V. หน่วยนี้มีแผ่นผิวที่ป้องกันแสงสว่าง, ทิศทางการมอง 12 โมง, การสลับระดับสีเทา 6 โมง.
โมดูล SF-TC144H-8163A-T เป็น TFT-LCD แบบสี่เหลี่ยมที่มีความสว่าง 150 นิต (มูลค่าทั่วไป) โมดูลยังมีให้เลือกโดยไม่มีจอสัมผัสอุณหภูมิการทํางานจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
สกรีนสัมผัส TFT LCD 1.44 นิ้ว MPU อินเตอร์เฟซ
คําอธิบายรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | YD | ฉัน | แผ่นสัมผัสลง สัญญาณเข้า |
| 2 | XL | ฉัน | แผ่นสัมผัสซ้าย สัญญาณเข้า |
| 3 | YU | ฉัน | แผ่นสัมผัส UP สัญญาณเข้า |
| 4 | XR | ฉัน | แผนการสัมผัส ขวา สัญญาณเข้า |
| 5 | IOVCC | P | พลังงานไฟฟ้า 1.8V โวลเตชั่น |
| 6 | GND | P | แผ่นดินพลังงาน |
| 7 | VDD | P | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 8 | DB7 | I/O | แสดงข้อมูล I/O |
| 9 | DB6 | I/O | แสดงข้อมูล I/O |
| 10 | DB5 | I/O | แสดงข้อมูล I/O |
| 11 | DB4 | I/O | แสดงข้อมูล I/O |
| 12 | DB3 | I/O | แสดงข้อมูล I/O |
| 13 | DB2 | I/O | แสดงข้อมูล I/O |
| 14 | DB1 | I/O | แสดงข้อมูล I/O |
| 15 | DB0 | I/O | แสดงข้อมูล I/O |
| 16 | /RD | P | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 17 | /WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 18 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 19 | /RESET | ฉัน | สัญญาณเข้า LCM Reset |
| 20 | /CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 21 | BL-K | ฉัน | แคทโดด LED |
| 22 | BL-K | ฉัน | แคทโดด LED |
| 23 | BL-A | ฉัน | แอนโด LED |
| 24 | NC | - | - |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | - 10 ถึง 60 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | - 20 ถึง 60 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=40AMA | - |
| กระแสไฟฟ้า | ถ้า | - | 40 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 96 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 200 | - | Cd/m2 | If=40MA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=40MA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 150 | 500 | FPC PIN | ||
| ความต้านทานแกน X | รี | 200 | 800 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 1,00,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
300 | 400 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 60 | - | กรด | - | |
| θL | 60 | - | |||||||
| เวอร์ | Θ+ | - | 60 | - | |||||
| ธ- | - | 45 | - | ||||||

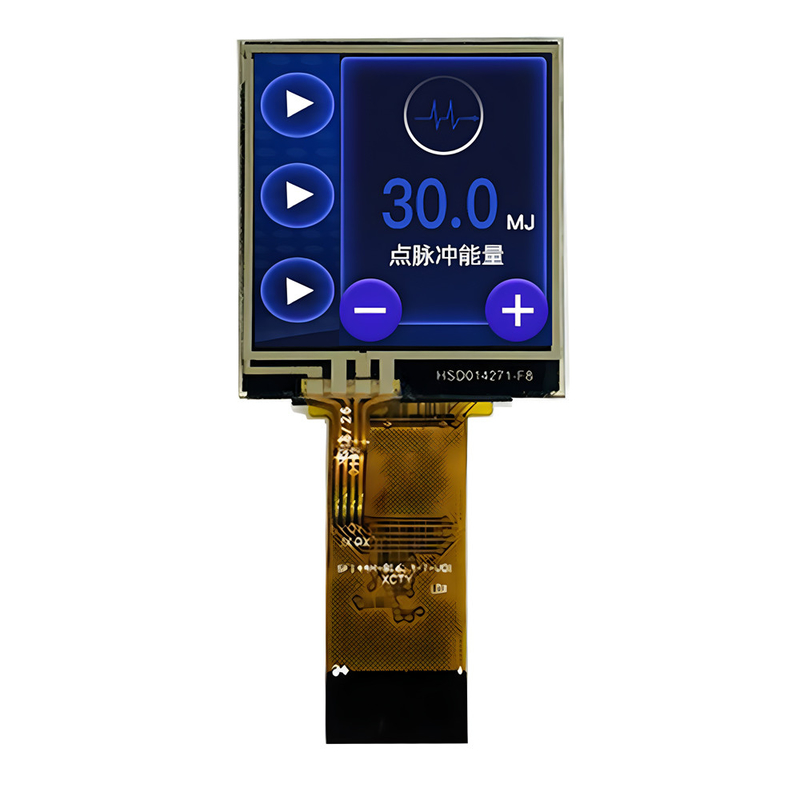

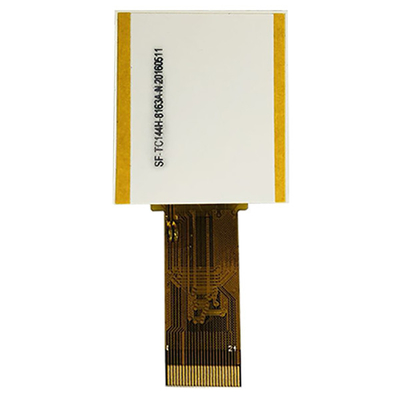

รูปภาพสินค้า
