รายละเอียดสินค้า:
|
| สินค้า: | 1.22 นิ้ว TFT LCD | หน้าจอสัมผัส: | ไม่สัมผัส (มี CTP เป็นตัวเลือก) |
|---|---|---|---|
| การแก้ไข: | 240*204 จุด | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| ดูทิศทาง: | IPS (มุมมองทั้งหมด) | อินเตอร์เฟซ: | เอสพีไอ |
| หมายเลขพิน: | 13 ปิน | มิติเค้าร่าง: | 33.66 x 33.02 x 1.5 มิลลิเมตร |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1จอ LCD TFT ขนาด.22 นิ้ว จอ LCD TFT อินเตอร์เฟส SPI,SPI Interface TFT LCD Display |
||
1.22 นิ้ว TFT LCD Display 240x204 พิกเซล SPI อินเตอร์เฟซ Product Introduction
รีบรีวิวสินค้า
คําอธิบาย

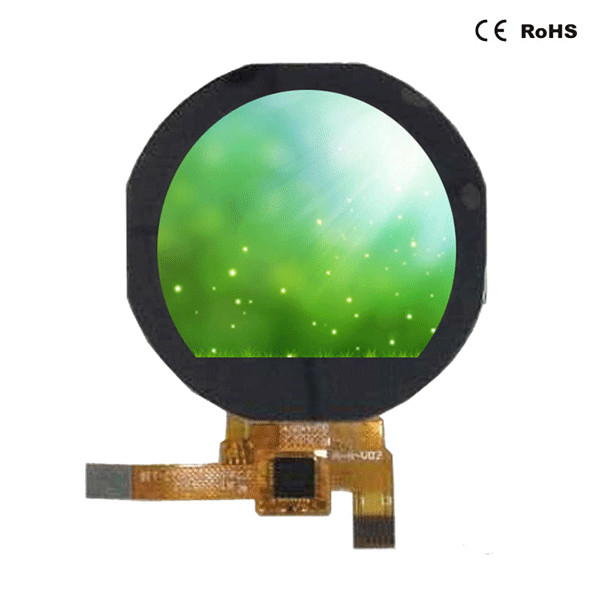

SF-TC122B-8175A-N เป็นหน้าจอ LCD TFT รอบสีเต็มขนาด 1.22 นิ้ว ขนาดเส้นแยก 240x204. มันรองรับอินเตอร์เฟซ SPI, ใช้ได้อย่างแพร่หลายสําหรับอุปกรณ์ที่ใส่ได้, ภาพรอบ, เครื่องเล่น MP3, อุปกรณ์มือถือ เป็นต้น.สําหรับการเชื่อมต่อง่ายกับเจ้าบ้านของคุณ FFC / FPC คู่หางด้วยซ็อต ZIF ที่หาง่าย
SF-TC122B-8175A-N เป็น TFT-LCD แบบวงกลมที่มีความสว่าง 300 นิต (มูลค่าทั่วไป) สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °Cอุณหภูมิการเก็บรักษาของมันอยู่ระหว่าง -30 °C ถึง +80 °C. ในฐานะ 1.22 นิ้วรอบ TFT โมดูลการแสดงที่ใช้อย่างแพร่หลายในแอพลิเคชั่นต่าง ๆ, เราปรับปรุงอินเตอร์เฟซ RGB สเปิ mcu ด้วยความยาวของหางที่แตกต่างกัน.
1.22 นิ้ว TFT LCD Display 240x204 พิกเซล SPI อินเตอร์เฟซ การวาดสินค้า
การนิยามรหัส PIN
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | LEDK2 | O | แคทโดด LED |
| 2 | LEDK1 | O | แคทโดด LED |
| 3 | LEDA | O | แอนโด LED |
| 4 | GND | ฉัน | ดิน |
| 5 | FMARK | ฉัน | การฉีกอิฟเฟ็คต์ออก pin ให้ MCU ทําสynchronizes กับการเขียนกรอบ, เริ่มทํางานโดย S / W คําสั่ง. |
| 6 | SDA | ฉัน | แสดงสัญญาณข้อมูล |
| 7 | SCLK | ฉัน | ใน Serial Interface ใช้เป็น SCL |
| 8 | RS | ฉัน | แสดงข้อมูล / ปินการเลือกคําสั่งใน 4 เส้นอินเตอร์เฟซลําดับ |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 11 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 12 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 13 | GND | ฉัน | ดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 6.4 | V | If=20AMA | - | ||
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 96 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 300 | - | Cd/m2 | If=20MA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20MA | - |
| สีไฟหลัง | สีขาว | ||||||
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 25 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
300 | 500 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | 80 | - | กรด | - | |
| θL | 80 | - | |||||||
| เวอร์ | Θ+ | - | 80 | - | |||||
| ธ- | - | 80 | - | ||||||
1.22 นิ้ว TFT LCD Display 240x204 พิกเซล SPI Interface รูปภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
