รายละเอียดสินค้า:
|
| สินค้า: | 3จอ TFT ขนาด 0.5 นิ้ว | การแก้ไข: | 320*240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | แผนการสัมผัสแบบต้านทาน (CTP optional) | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| มิติเค้าร่าง: | 63.9 x 76.9 x 4.45 (มิลลิเมตร) | ดูทิศทาง: | 6:00 น |
| อินเตอร์เฟซ: | RGB | หมายเลขพิน: | 54 พิน |
| การเชื่อมต่อ: | ZIF | ความส่องสว่างของพื้นผิว: | 400cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | ไดรเวอร์ IC: | HX8238D |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3.5 นิ้วจอแสดงผล TFT LCD,จอ LCD TFT อินเตอร์เฟซ RGB,320x240 จุด TFT จอ LCD |
||
** ดาวน์โหลดใบข้อมูล **
SF-TC350M-9268A1-T รายละเอียด.pdf < พร้อมจอสัมผัสแบบต้านทาน
SF-TC350M-9268A1-N รายละเอียด.pdf < ไม่มีจอสัมผัส >
3.5 นิ้ว TFT LCD Display 320x240 RGB อินเตอร์เฟซ
รีบรีวิวสินค้า
คําอธิบาย
SF-TC350M-9268A1-T เป็นหน้าจอ TFT-LCD ขนาด 3.5 นิ้ว มีความละเอียด 320x240 พิกเซลและความสว่าง 400 cd/m2 หน่วยนี้ใช้ HX8238D Controller IC รองรับอินเตอร์เฟซ RGBมิติของโมดูลของจอคือ 63.9 x 76.9 x 4.45 มิลลิเมตร, และพื้นที่ที่ใช้งานคือ 70.08 x 532.56 มิลลิเมตร. ระยะความแรงกดไฟในการให้บริการสําหรับอานาล็อกคือ 2.5V ถึง 3.3V; ค่าเฉพาะอย่างยิ่งคือ 2.8V.
โมดูลจอนี้ใช้จอประเภท TN ที่มุมการบิดคือ 6H โมดูล SF-TC350M-9268A1-T สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
3.5 นิ้ว TFT LCD Display 320x240 RGB อินเตอร์เฟซ
การนิยาม Pin
| ปิน NO | สัญลักษณ์ | I/O | คําอธิบาย |
| 1 | LED-K1 | ฉัน | แคทโดด LED |
| 2 | LED-K2 | ฉัน | คาโทด LED เชื่อมต่อกับ LED-K1 |
| 3 | LED-A1 | ฉัน | แอนโด LED |
| 4 | LED-A2 | ฉัน | LED Anode เชื่อมต่อกับ LED-A1 |
| 5 ~ 7 | NC | - | ไม่มีความเชื่อมโยง |
| 8 | /RESET | ฉัน | เปลี่ยน Pin |
| 9 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 10 | SCL | ฉัน | สัญญาณนาฬิกา SPI |
| 11 | SDI | ฉัน | สปิ อินเตอร์เฟซ อินทุพปิน |
| 12 | B0 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 13 ~ 19 | B1-7 | ฉัน | สัญญาณข้อมูลสีฟ้า |
| 20 | G0 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21 ~ 27 | G1-7 | ฉัน | สัญญาณข้อมูลสีเขียว |
| 28 | R0 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 29 ~ 35 | R1-7 | ฉัน | สัญญาณข้อมูลสีแดง |
| 36 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 37 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 38 | DOTCLK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 39 ~ 40 | NC | - | ไม่มีความเชื่อมโยง |
| 41 | VDD | ฉัน | แหล่งพลังงาน +2.8V |
| 42 | VDDIO | ฉัน | 1.8V ~ 2.8V แหล่งพลังงาน |
| 43 | YU | ฉัน | ปินพานิลสัมผัส |
| 44 | XL | ฉัน | ปินพานิลสัมผัส |
| 45 | YD | ฉัน | ปินพานิลสัมผัส |
| 46 | XR | ฉัน | ปินพานิลสัมผัส |
| 47 ~ 51 | NC | - | ไม่เชื่อมต่อ |
| 52 | ENABLE | ฉัน | การควบคุมข้อมูลเข้า |
| 53 ~ 54 | GND | ฉัน | พลังงานพื้นดิน |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
คุณสมบัติ DC (VDD=2.8V,Ta=25°C)
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.5 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | TBD | - | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - | TBD | - | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 17.5 | 19.2 | 20.5 | V | If=20 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
350 | 400 | 450 | Cd/m2 | If=20mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
รายละเอียดของแผ่นจอสัมผัส
| รายการ | สัญลักษณ์ | นาที | ชนิด | แม็กซ์ | หน่วย | คําสังเกต |
| ความโปร่งใส | - | - | 82 | - | % | JIS K-7105 |
| หมอก | - | - | 1 | - | % | JIS K-7105 |
| ความแข็งของพื้นผิว | - | - | 3 | - | H | 150gf 45° |
| ความแข็งแรงในการเปลือก FPC | - | 5 | - | N | ยกขึ้น 90° | |
| การบิด FPC | - | - | 3 | - | วงจร | R=1.0, 90° |
| พลังการเข้า | - | - | 50 | gf | - | |
| ความดันเฉพาะ | V touch | 7 | V | DC | ||
| ความต้านทานแกน X | Rx | 150 | 500 | FPC PIN | ||
| ความต้านทานแกน X | รี | 200 | 800 | |||
| ความเป็นเส้นตรง | - | - | ± 15 | ± 20 | % | - |
| พูดคุยกัน | - | - | - | 20 | ms | - |
| ความต้านทานต่อการปิด | Ri | 10 | - | - | MΩ | - |
| บทความ ชีวิต | - | 1,00,000 | - | - | ช่วงเวลา | - |
| อายุการใส่ | - | 1,000,000 | - | - | ช่วงเวลา | - |
คุณสมบัติทางแสง
| ไม่ ไม่ | รายการ | สัญลักษณ์ | เงื่อนไข | รายละเอียด | หน่วย | หมายเหตุ | |||
| นาที | แบบ | แม็กซ์ | |||||||
| 1 | เวลาตอบสนอง | Tr+Tf | 25°C | - | 15 | - | นางสาว | (1) ((2) | |
| 2 | การส่ง (ด้วย PL) | T ((%) | - | - | 7.1 | - | - | - | |
| 3 | อัตราความแตกต่าง | Cr |
θ=0 มุมมองปกติ |
- | 250 | - | - | (1) (((3) | |
| 4 |
การดู มุม
|
ฮอร์ | θR | CR>10 | - | 60 | - | กรด | - |
| θL | - | 60 | - | ||||||
| เวอร์ | Θ+ | - | 45 | - | |||||
| ธ- | - | 60 | - | ||||||

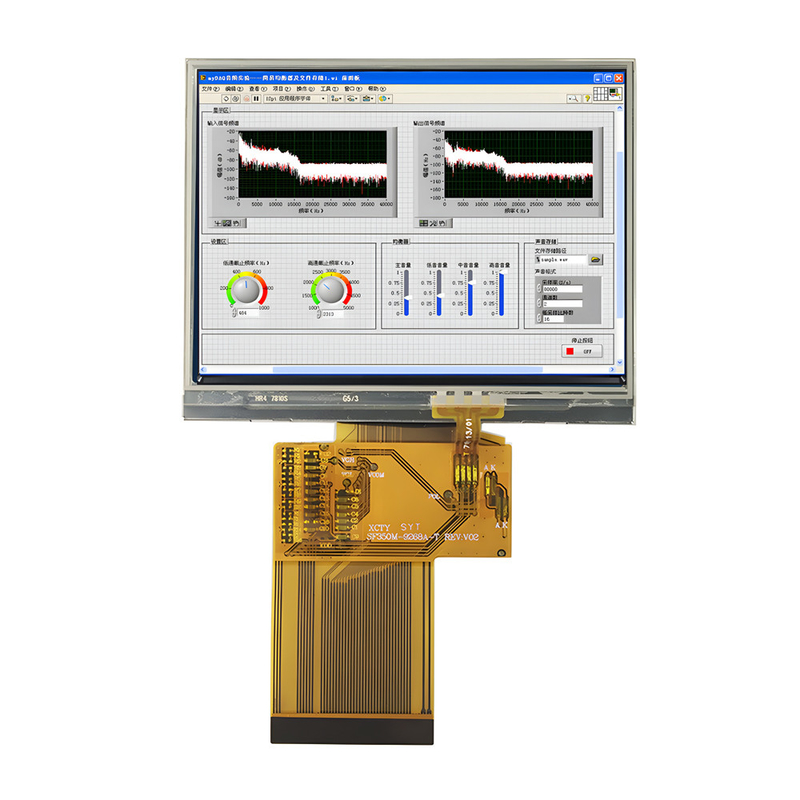

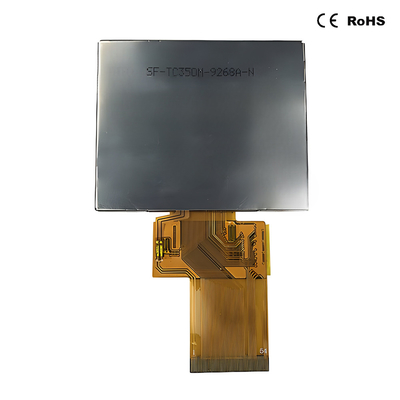

3.5 นิ้ว TFT LCD Display 320x240 RGB ภาพสินค้า
