รายละเอียดสินค้า:
|
| สินค้า: | 2.4 นิ้ว TFT LCD | หน้าจอสัมผัส: | ไม่มีจอสัมผัส (สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x320 จุด | ขนาดครอบแก้ว: | ไม่มี (สามารถปรับแต่ง) |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | MPU 16 |
| หมายเลขพิน: | 40 PIN | การเชื่อมต่อ: | การเสียบปลั๊ก (ปรับแต่งได้) |
| ความส่องสว่างของพื้นผิว: | 200 ซีดี/ตรม.(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ไอซีไดร์เวอร์: | ST7789V | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | อินเตอร์เฟซ MCU TFT LCD Display,240x320 จุด TFT จอ LCD,จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว |
||

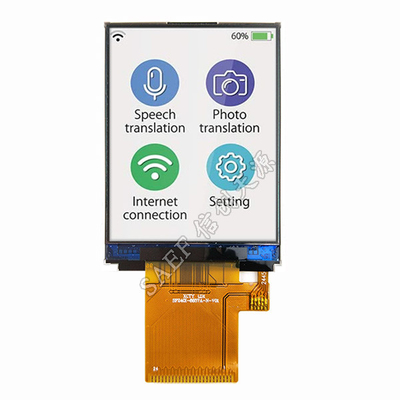

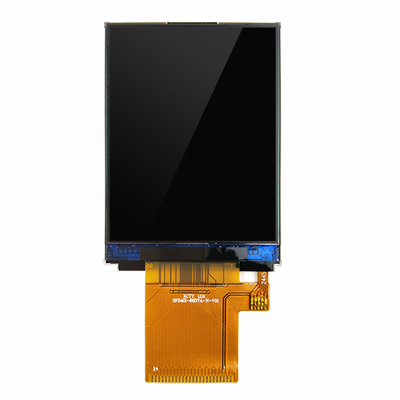

TFT LCD 2.4 นิ้ว 240x320 จุด, 2.4 นิ้ว TFT Display MCU Interface ZIF การเชื่อมต่อ FPC
รีวิวผลิตภัณฑ์รวดเร็ว
รายงานการใช้งาน
′′2.4" TFT SPI 240x320
ขนาด: 2.4 นิ้ว
ความละเอียด: 240×320 จุด
มุมมอง 12 ชั่วโมง
อินเตอร์เฟส: MCU
อุปกรณ์ประกอบไฟฟ้า:
✅คณะกรรมการควบคุม: ไม่
ความสว่าง ((cd/m2): 200
✅กรอบผ่านหลุม: ไม่
สกรีนสัมผัส: ไม่มีสกรีนสัมผัส

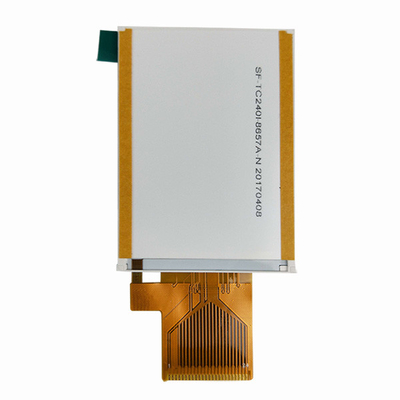

SF-TC240I-8657A-N เป็นโมดูล TFT-LCD ขนาดเส้นแยก 2.4 นิ้ว มีความละเอียด 240x320 พิกเซล โมดูลนี้ถูกสร้างขึ้นในกับ ST7789V IC; มันสนับสนุน MPU อินเตอร์เฟซระยะความแรงไฟฟ้าสําหรับ Analog (VCC) ตั้งแต่ 2.5V ถึง 3.0V โมดูลนี้มีแผ่นผิว Glare มุมมอง 12 โมง1.
โมดูล SF-TC240I-8657A-NTFT-LCD เป็นโหมด Portrait มีความสว่าง 200 นิต (มูลค่าทั่วไป) โมดูลยังมีให้เลือกแบบ Resistive Touch Screen (RTP)SF-TC240I-8657A-N สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บรักษาของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
ลักษณะ:
| สินค้า: | 2.4 นิ้ว TFT LCD | หน้าจอสัมผัส: | ไม่มีจอสัมผัส (สามารถปรับแต่ง) |
|---|---|---|---|
| การแก้ไข: | 240x320 จุด | ขนาดกระจกปก: | ไม่มี (สามารถปรับแต่ง) |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | MPU 16 |
| หมายเลขปิน: | 40 ปิน | การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) |
| ความสว่างของพื้นผิว: | 200 Cd/m2 ((nits) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ไดรเวอร์ IC: | ST7789V | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
2.4" นิ้ว TFT LCD Display การวาด
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 2 | GND/K | ฉัน | ดิน |
| 3 | LEDA | O | แอนโด LED |
| 4 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 5 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 6 | RS | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 7 | WR | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 8 | RD | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 9-24 | DB0-DB15 | I/O | แสดงข้อมูล I/O |
| รายการ | สัญลักษณ์ | Vอัลยู | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 1.6~33 | V |
| หน่วยงานความกระชับ | ไวน์ | VDD+03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | รางวัล |
| กระแสไฟฟ้า | ฉันDD | รางวัล | รางวัล | 5 | mA | VDD=2.8V,Ta=25°C |
| ความดันการเข้า | VIH | 0.8VDD | รางวัล | VDD | V | รางวัล |
| VฉันL | 0 | รางวัล | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | ฉันIL | - 1 คน0 | รางวัล | 1.0 | mA | VIN=VDDหรือ Vเอสเอส |
| รายการ | ซีมโบล | MIN | TYP | MAX | UNIT | การทดสอบสภาพ |
| โลเตชั่นไฟฟ้า | Vf | 3.2 | V | If=80mA | ||
| กระแสไฟฟ้า | ถ้า | รางวัล | 80 | รางวัล | mA | รางวัล |
| ความดันกลับ | Vr | รางวัล | รางวัล | 5 | V | รางวัล |
| การสูญเสียพลังงาน | Pd | รางวัล | 288 | รางวัล | mW | รางวัล |
| ความเข้มแสงสําหรับ LCM |
รางวัล |
รางวัล | 200 | รางวัล | Cd/m2 | If=80mA |
| ความเหมือนกันสําหรับ LCM | รางวัล | 80 | รางวัล | รางวัล | % | If=80 mA |
