รายละเอียดสินค้า:
|
| สินค้า: | 3จอ TFT ขนาด 0.5 นิ้ว | การแก้ไข: | 320x240 จุด |
|---|---|---|---|
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัส PCAP | ฝาครอบเลนส์: | ปรับแต่งได้ |
| ดูทิศทาง: | 6 นาฬิกา | อินเตอร์เฟซ: | อินเทอร์เฟซ RGB |
| ภาพลักษณะ ดิม: | 76.9x63.9x4.65 มม | หมายเลขพิน: | 54 พิน |
| กระแสไฟแบ็คไลท์: | 20 ม | แรงดันไฟแบ็คไลท์: | 19.2 โวลต์ |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 320 cd/m2 (นิต) |
| ความดันไฟฟ้าสําหรับโลจิก: | 1.6~3.3 โวลต์ | ความดันทางเข้า: | VDD+0.3V |
| อุณหภูมิการทํางาน: | -20 ถึง 70 °C | อุณหภูมิในการจัดเก็บ: | -30 ถึง 80 องศาเซลเซียส |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 3ช่องจอ LCD TFT ขนาด.5",หน้าจอสัมผัส TFT LCD,อินเตอร์เฟซ rgb tft จอ LCD |
||
3.5 "จอสัมผัส TFT ขนาดความจุ, 3.5 "จอ LCD TFT 320x240 RGB อินเตอร์เฟซ Product Introduction
รีบรีวิวสินค้า
รายการรุ่น SF-TO350M-8840A-CT
หน้าจอสัมผัส TFT 3.5 นิ้ว หน้าจอ LCD TFT 3.5 นิ้ว
ความละเอียด: 320x240 จุด
ทิศทางการมอง: 6H
อินเตอร์เฟซ: RGB
ราคาของเครื่องขับ:
ความสว่าง ((cd/m2): 300
หน้าจอสัมผัส: หน้าจอสัมผัสจุลภาพ (PCAP)
จุดตรวจจับ: 5 นิ้ว
คําอธิบาย
SAEF TECHNOLOGY SF-TO350M-8840A-CT เป็นหน่วยจอกระจกเหลวขนาด 3.5 นิ้วที่ใช้ทรานซิสเตอร์แผ่นบางเป็นองค์ประกอบที่ใช้ และรวมถึงพิกเซล3) ปานล์หลัก TN-LCD ใสความละเอียดของแผ่นนี้คือ 320 (RGB) x 240 พิกเซล และสามารถแสดงสีได้ถึง 167M
SF-TO350M-8840A-CT พร้อมจอสัมผัส PCAP ซึ่งเป็นโครงสร้าง G + G. SF-TO350M-8840A-CT รองรับอินเตอร์เฟซ RGB และจอสัมผัสเป็นอินเตอร์เฟส IIC.
โมดูล LCD TFT SF-TO350M-8840A-CT ใช้อย่างแพร่หลายในอุปกรณ์มือถือ เช่น กล่องดํา, อุปกรณ์สมาร์ท, POS มือถือ, เครื่องอ่านเงินสด, โทรศัพท์มือถือ GPS, เครื่องสั่งซื้อมือถือ,เครื่องวิเคราะห์สัญญาณ, อุปกรณ์ห้องปฏิบัติการ, ระบบรักษาความปลอดภัย, อัตโนมัติบ้าน, เครื่องเล่นเสียงขนาดเล็ก, และจอดูเด็ก
ลักษณะ
| สินค้า: | 3จอ TFT ขนาด.5 นิ้ว |
| การแก้ไข: | 320X240 จุด |
| เลนส์ปกปิด: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ: | อินเตอร์เฟซ RGB |
| หมายเลขปิน: | 54 ปิน |
| หน้าจอสัมผัส: | ด้วย PCAP Touch Screen |
| ความสว่างของพื้นผิว: | 320 Cd/m2 |
| ทิศทางการดู: | เวลา 6 โมง |
| รูปแบบ Dim: | 76.9x63.9x4.65 (มิลลิเมตร) |
| กระแสไฟฟ้าไฟหลัง: | 20 mA |
| ความดันไฟหลัง: | 19.2 V |
| การเชื่อมต่อ: | ZIF FPC |
| ความดันทางเข้า: | VDD+0.3 V |
| ความดันไฟฟ้าสําหรับ Logic: | 1.6 ~ 3.3 วอลต์ |
| อุณหภูมิการทํางาน | -20 ถึง 70 °C |
| อุณหภูมิการเก็บรักษา: | -30 ถึง 80 °C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
| ปิน | สัญลักษณ์ | หน้าที่ |
|---|---|---|
| 1 ~ 2 | LED | พลังงานสําหรับแคโตดแสงเบาะหลัง LED |
| 3 ~ 4 | LED+ | พลังงานสําหรับแอนโด LED แบ็คไลท์ |
| 5 ~ 7 | NC | ไม่มีการเชื่อมต่อ |
| 8 | /RESET | การรีเซ็ตฮาร์ดแวร์ |
| 9 | สเปน | ชิปเลือกปินของอินเตอร์เฟซซีเรียล |
| 10 | SPCLK | กล่องเวลาของอินเตอร์เฟซซีเรียล (SPCK) |
| 11 | SPDAT | พินการใส่ข้อมูลในรุ่น (SPDA) |
| 12 ~ 19 | B0 ~ B7 | รถขนส่งข้อมูล |
| 20 ~ 27 | G0 ~ G7 | รถขนส่งข้อมูล |
| 28 ~ 35 | R0 ~ R7 | รถขนส่งข้อมูล |
| 36 | HSYNC | สัญลักษณ์การปรับเปลี่ยนสาย |
| 37 | VSYNC | สัญลักษณ์การร่วมเวลากรอบ |
| 38 | DCLK | แหล่งสัญญาณดอทคลอคและแหล่งออสซิลเลเตอร์ |
| 39 ~ 40 | NC | ไม่มีการเชื่อมต่อ |
| 41 ~ 42 | VCC | พลังงาน |
| 43~47 | NC | ไม่มีการเชื่อมต่อ |
| 48 ~ 50 | SEL2~SEL0 | ปิ้น input เพื่อเลือกโหมดอินเตอร์เฟซ input |
| 51 | NC | ไม่มีการเชื่อมต่อ |
| 52 | DE | จอเปิดปินจากตัวควบคุม ดึงภายในสูง เชื่อมต่อกับ VDDIO หรือ floating หากไม่ใช้ |
| 53 | DGND | พินระบบการเชื่อมของ IC เชื่อมต่อกับระบบการเชื่อม |
| 54 | AVSS | การเชื่อมต่อสําหรับวงจรแอนาล็อก เชื่อมต่อกับระบบการเชื่อมต่อ |
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
|---|---|---|---|---|---|
| ความดันไฟฟ้าสําหรับ LCM | VCC | 1.6 | 2.8 | 3.3 | V |
| กระแสไฟฟ้าสําหรับ LCM | ICC | - | 8.6 | 15 | mA |
| จําหน่าย PCAP | VDDT | 3.0 | 3.3 | 3.6 | V |
| ICTP | - ไม่เป็นไร | 45 | 68 | mA |

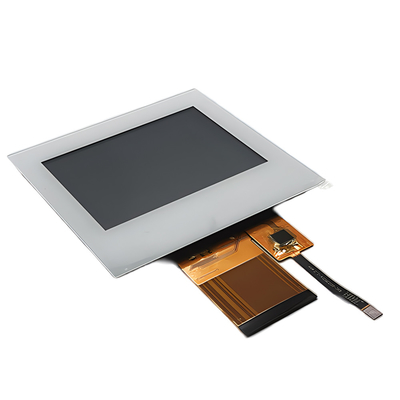

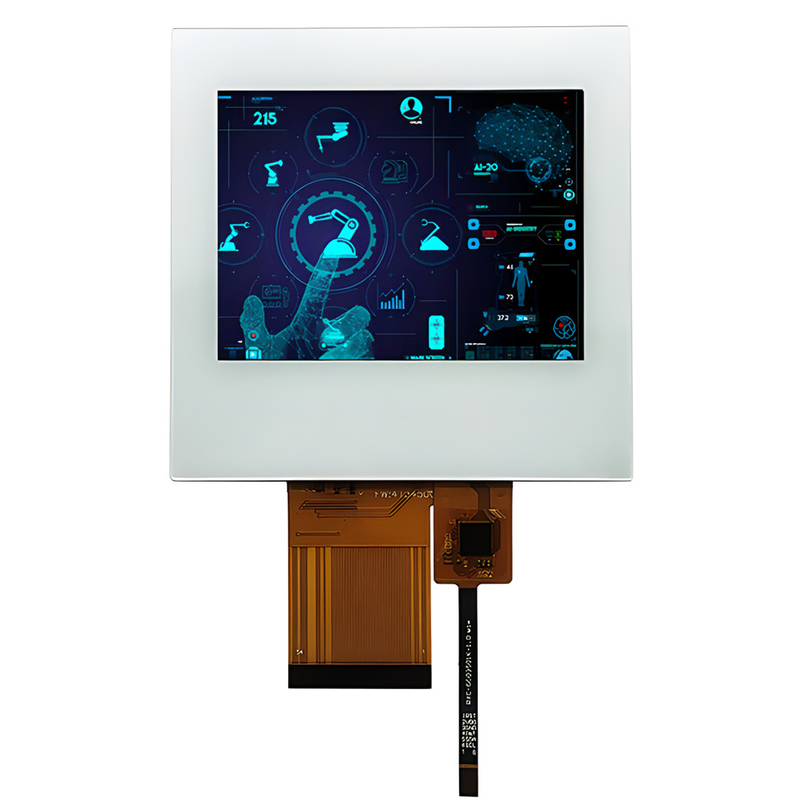

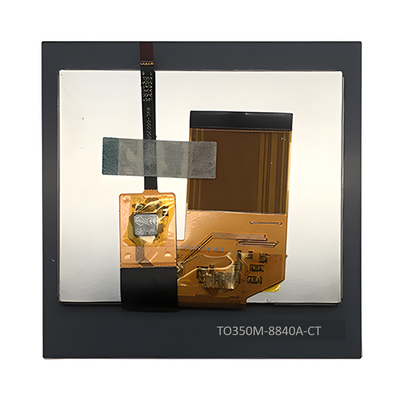

3ภาพสินค้าของจอสัมผัส TFT ขนาด 5 นิ้ว, จอ LCD TFT ขนาด 3.5 นิ้ว 320x240 RGB Interface
