รายละเอียดสินค้า:
|
| สินค้า: | 4จอ LCD TFT ขนาด.3 นิ้ว | การแก้ไข: | 480x800 พิกเซล |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB | ดูทิศทาง: | มุมมองทั้งหมด (IPS) |
| หน้าจอสัมผัส: | ด้วยหน้าจอสัมผัสแบบ Resistive | ความส่องสว่างของพื้นผิว: | 300 cd/m2 ( ปรับแต่งได้ ) |
| ไอซีไดร์เวอร์: | HX8369-A01 | แรงดันไฟฟ้าในการขับขี่: | 2.8 โวลต์ |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| การเชื่อมต่อ: | ZIF FPC (ปรับแต่งได้) | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอสัมผัสแบบต้านทาน RGB TFT Display,โปรแกรมแสดงภาพ TFT ขนาด 480x800 RGB,จอ LCD RGB TFT สูง |
||

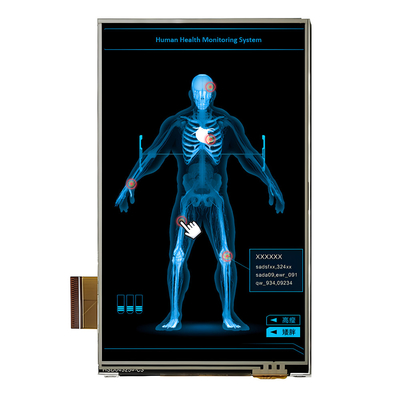

4.3 นิ้ว RGB TFT Display 480x800 พิกเซล พร้อมจอสัมผัสแบบต้านทานการนําเสนอสินค้า
รีบรีวิวสินค้า
ขนาด: 4.3 นิ้ว IPS TFT Display
ความละเอียด: 480 x 800 จุด
ทิศทางการดู: IPS ทุกมุมมอง
อินเตอร์เฟซ: RGB
¢ IC ไดรเวอร์:HX8369
คณะกรรมการควบคุม: ไม่
ความสว่าง (cd/m2): 300
หน้าจอสัมผัส: พานิลสัมผัสแบบต้านทาน
คําอธิบายสินค้า
SAEF TECHNOLOGY SF-TC430S-8501A-T เป็นจอ TFT-LCD ครบ 4.3 นิ้ว มีความละเอียด 480x800 (480 ตารางพิกเซลแนวราบ x 800 ตารางพิกเซลแนวตั้ง)ความดันไฟฟ้า (VCC) สําหรับการขับเคลื่อนแผ่น LCD คือ 2.6V ถึง 3.3V, โดยความกระชับกําลังเฉพาะอย่างยิ่ง 2.8V. มันสนับสนุนอินเตอร์เฟซ RGB หน่วยจอสัมผัสขนาด 4.3 นิ้วนี้สามารถใช้ได้สําหรับภาพสีที่มีคุณภาพสูงที่ต้องการจอ TFT ในระบบที่ฝังอัตโนมัติGPS อุปกรณ์การแพทย์ อุปกรณ์อุตสาหกรรม อุปกรณ์รักษาความปลอดภัย เป็นต้น
SF-TC430S-8501A-T เป็น TFT ประเภท IPS-LCD ที่มีความสว่าง 300 cd/m2 (มูลค่าทั่วไป) เหมาะสําหรับการใช้งานที่ต้องการแสงเบื้องหลังที่สว่างมากขึ้น กรุณาติดต่อตัวแทนขายของเราความสว่างของพื้นผิวสามารถปรับแต่งได้ 1000cd / m2. จอจอสัมผัส TFT 4.3 นิ้วนี้สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ในช่วง -30 °C และ +80 °C
ข้อมูลสินค้า
| สินค้า: | 4จอ LCD TFT ขนาด.3 นิ้ว |
| การแก้ไข: | 480x800 พิกเซล |
| อินเตอร์เฟซ: | RGB |
| ทิศทางการดู: | มุมมองทั้งหมด (IPS) |
| หน้าจอสัมผัส: | พร้อมจอสัมผัสแบบต้านทาน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 (สามารถปรับแต่งได้) |
| ไดรเวอร์ IC: | HX8369-A01 |
| ความดันการขับเคลื่อน: | 2.8 วอลต์ |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| การเชื่อมต่อ: | ZIF FPC (สามารถปรับเปลี่ยน) |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
4.3 นิ้ว RGB TFT Display 480x800 พิกเซล พร้อมจอสัมผัสแบบต้านทานภาพวาดสินค้า
การนิยาม Pin
| ไม่ | ชื่อปิน | I/O | คําอธิบาย |
| 1 | GND | ฉัน | ดิน |
| 2 | LEDA | O | แอนโด LED |
| 3 | LEDK | O | แคทโดด LED |
| 4 | VCC | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 5 | IOVCC | ฉัน | พลังงานไฟฟ้า 2.8V/1.8V โวลเตชั่น |
| 6 | SDO | ฉัน | สัญญาณการเข้าลําดับ |
| 7 | SDI | ฉัน | สัญญาณเข้าลําดับ |
| 8 | GND | ฉัน | ดิน |
| 9 | SCL_WR | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 10 | CS | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 11 | NC | ฉัน | NC |
| 12 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 13-20 | R0-R7 | I/O | แสดงข้อมูล I/O |
| 21-28 | G0-G7 | I/O | แสดงข้อมูล I/O |
| 29-36 | B0-B7 | I/O | แสดงข้อมูล I/O |
| 37 | DE | ฉัน | สัญญาณเปิดให้ใช้งานข้อมูลสําหรับ RGB Interface Operation |
| 38 | GND | ฉัน | ดิน |
| 39 | PLK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานอินเตอร์เฟซ RGB |
| 40 | GND | ฉัน | ดิน |
| 41 | HS | ฉัน | สัญญาณปรับสมาธิแนวขวา |
| 42 | VS | ฉัน | เฟรม สัญลักษณ์ปรับสynchronous |
| 43 | ID | - | - |
| 44 | PWM | ฉัน | ปิ้นนี้เชื่อมต่อกับตัวขับ LED ภายนอก |
| 45-46 | GND | ฉัน | ดิน |
| 47 | YU | O | ปินพานิลสัมผัส |
| 48 | XL | O | ปินพานิลสัมผัส |
| 49 | YD | O | ปินพานิลสัมผัส |
| 50 | XR | O | ปินพานิลสัมผัส |
| 51 | GND | ฉัน | ดิน |
คุณลักษณะ DC
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 2.6 | 2.8 | 3.3 | V | - |
| กระแสไฟฟ้า | IDD | - | - | 5 | mA | VDD = 2.8V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - 1 คน0 | - | 1.0 | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | - | 25.6 | - | V | If=20 mA | - |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | - | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 300 | - | Cd/m2 | If=20mA | - |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=20 mA | - |
| สีไฟหลัง | สีขาว | ||||||
4.3 นิ้ว RGB TFT Display 480x800 พิกเซล พร้อมจอสัมผัสแบบต้านทานภาพสินค้า
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนในระดับโลก SAEF ให้บริการภัณฑ์หลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดตั้งแต่ 0.96 "รอบ 22 นิ้วกลม 1.28 นิ้ว10.44 นิ้ว 1.54 นิ้ว 177, 2", 2.1" รอบ, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 นิ้ว, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" และ 28" TFT (ขนาดเส้นฉากของพื้นที่ทํางาน) เป็นต้น มีมากกว่า 300 แบบมาตรฐาน TFT ที่จดทะเบียนในเว็บไซต์นี้นอกจากนี้, เกือบแต่ละรายการที่ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาด้วยอากาศ.
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองจาก ISO9001: 2015 และ ISO14000, ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลก.การทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
