รายละเอียดสินค้า:
|
| สินค้า: | 4จอ TFT ขนาด 0.3 นิ้ว | การแก้ไข: | 480x272 |
|---|---|---|---|
| ดูทิศทาง: | IPS ทุกมุมมอง | ไอซีไดร์เวอร์: | ST7283 |
| หน้าจอสัมผัส: | ไม่ (RTP และ CTP เป็นตัวเลือก) | หมายเลขพิน: | 40 PIN |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี 46มม | ความส่องสว่างของพื้นผิว: | 500 cd/m2 (นิต) |
| แรงดันไฟฟ้าที่ใช้งาน: | 3.3V | อินเตอร์เฟซ: | RGB |
| อุณหภูมิในการทำงาน: | 20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 480*272 พิกเซล TFT LCD Display,4จอ LCD TFT ขนาด.3 นิ้ว |
||

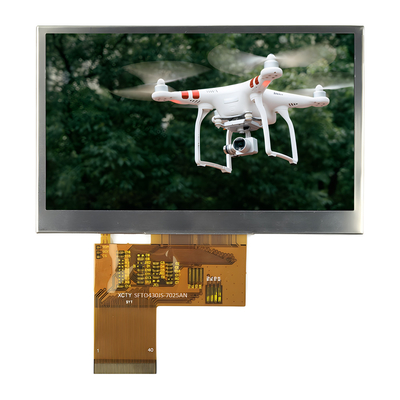

4.3 นิ้ว IPS 480*272 พิกเซล TFT LCD Display, RGB 4.3 นิ้ว TFT ScreenProduct การนําเสนอ
รีบรีวิวสินค้า
โมดูล LCD TFT ขนาด 4.3 นิ้ว โมดูล TFT ขนาด 4.3 นิ้ว
ความละเอียด: 480x272 จุด
ทิศทางการดู: IPS ทุกมุมมอง
อินเตอร์เฟซ: RGB
อุณหภูมิการทํางาน: -20°C ถึง +70°C
¢ IC คนขับ: ST7283
คณะกรรมการควบคุม: ไม่
ความสว่าง (cd/m2): 500
✅กรอบผ่านหลุม: ไม่
ปานีลสัมผัส: หน้าจอสัมผัสแบบต้านทาน
คําอธิบาย
จอ RGB ขนาด 4.3 นิ้วนี้มีความสว่างเพียงพอ และสามารถให้ความสว่าง 300 นิต, 500 นิต, 1000 นิต, 1500 นิตสําหรับการใช้ในภายในหรือภายนอกขอบคุณเทคโนโลยี IPS และสี 16 ล้านสีมันดูดีจากทุกมุม
จอจอสัมผัสนี้ใช้การตรวจจับการสัมผัสแบบมีความต้านทาน ทําให้มันเป็นตัวเลือกที่ดีสําหรับการใช้งานภายนอก ฝนตกจะไม่บันทึกเป็นการสัมผัส และผู้ใช้สามารถสวมถุงมือ
มอนิเตอร์ไร้สัมผัสขนาด 4.3 นิ้วนี้ มีผลิตปินเดียวกันกับจอสัมผัสแบบต้านทานและแบบจอด
ข้อมูลสินค้า
| สินค้า: | 4จอ TFT ขนาด.3 นิ้ว |
| การแก้ไข: | 480x272 |
| ความสว่างของพื้นผิว: | 500 Cd/m2 (นิท) |
| ทิศทางการดู: | IPS ทุกมุมมอง |
| อินเตอร์เฟซ: | RGB |
| ไดรเวอร์ IC: | ST7283 |
| หมายเลขปิน: | 40 ปิน |
| หน้าจอสัมผัส: | ไม่ (RTP และ CTP เป็นตัวเลือก) |
| การเชื่อมต่อ: | ZIF FPC 46 มิลลิเมตร |
| ความดันการทํางาน: | 3.3V |
| ระยะเวลาการทํางาน: | 20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
4.3 นิ้ว IPS 480*272 พิกเซล TFT LCD Display, RGB 4.3 นิ้ว TFT ScreenPโรดุคต์การวาด
การนิยาม Pin
| ไม่ ไม่ | ชื่อปิน | I/O | คําอธิบาย |
| 1 | LED-K | ฉัน | แคทโดด LED |
| 2 | LED-A | ฉัน | แอนโด LED |
| 3 | VSS | ฉัน | พลังงานพื้นดิน |
| 4 | VDD | ฉัน | แหล่งพลังงาน |
| 5- 12 | R00-R07 | ฉัน | สัญญาณข้อมูล RED (LSB) |
| 13-20 | G00-G07 | ฉัน | สัญญาณข้อมูลสีเขียว (GREN) |
| 21-28 | R00-R07 | ฉัน | สัญญาณข้อมูลสีฟ้า (LSB) |
| 29 | VSS | ฉัน | พลังงานพื้นดิน |
| 30 | DLCK | ฉัน | สัญญาณนาฬิกาเพื่อตัวอย่างทุกวัน |
| 31 | DISP | ฉัน | แสดงสัญญาณ ON/OFF |
| 32 | HSYNC | ฉัน | สัญลักษณ์ปรับสมาธิแบบแนวราบ |
| 33 | VSYNC | ฉัน | สัญญาณการเรียงลําดับตั้ง |
| 34 | DE | ฉัน | การควบคุมข้อมูลเข้า |
| 35 | NC | - | เปิด |
| 36 | GND | ฉัน | พลังงานพื้นดิน |
| 37 | XR | ฉัน | พินพานิลสัมผัส |
| 38 | YD | ฉัน | พินพานิลสัมผัส |
| 39 | XL | ฉัน | พินพานิลสัมผัส |
| 40 | YU | ฉัน | พินพานิลสัมผัส |
ขั้นต่ําสูงสุด
| รายการ | สัญลักษณ์ | มูลค่า | หน่วย |
| ความดันไฟฟ้าสําหรับโลจิก | VDD | 30.0-3.6 | V |
| ความดันการเข้า | ไวน์ | VDD + 03 | V |
| อุณหภูมิการทํางาน | ท็อป | -20 ถึง 70 | °C |
| อุณหภูมิการเก็บรักษา | Tstg | -30 ถึง 80 | °C |
| รายการ | สัญลักษณ์ | นาที | ประเภท | แม็กซ์ | หน่วย | สภาพการทดสอบ |
| โลตติจ์ทํางาน | VDD | 3.0 | 3.3 | 3.6 | V | - |
| กระแสไฟฟ้า | IDD | - | TBD | - | mA | VDD = 3.3V, Ta = 25 °C |
| ความดันการเข้า | HIV | 0.7VDD | - | VDD | V | - |
| VIL | 0 | - | 0.3VDD | V | ||
| กระแสการรั่วไหลทางเข้า | IIL | - | TBD | - | mA | VIN=VDD หรือ VSS |
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
หมายเหตุ |
| โลเตชั่นไฟฟ้า | Vf | 20.3 | 22.4 | 24 | V | If=20mA | - |
| กระแสไฟฟ้า | ถ้า | - | 20 | - | mA | - | - |
| ความดันกลับ | Vr | - | - | 5 | V | - | |
| การสูญเสียพลังงาน | Pd | - | 448 | - | mW | - | |
| ความเข้มแสงสําหรับ LCM |
- |
- | 500 | - | Cd/m2 | If=20mA | - |
| ความเหมือนกันสําหรับ LCM | - | 70 | 75 | - | % | If=20mA | - |
| สีไฟหลัง | สีขาว | ||||||
