รายละเอียดสินค้า:
|
| สินค้า: | 7.6 นิ้ว ตาราง LCD | การแก้ไข: | 800*800 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | ความส่องสว่างของพื้นผิว: | 1,000 ซีดี/ตรม.(ไนต์) |
| ดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) | หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -25°C ถึง +75°C |
| ความสว่าง: | 1,000 นิต | การเชื่อมต่อ: | ซิฟ เอฟพีซี |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 7จอ LCD TFT ขนาด.6 นิ้ว,จอ LCD TFT ที่อ่านแสงอาทิตย์,โมดูล LCD แบบสแควร์ |
||
แสงแดดอ่าน 7.6 นิ้ว TFT LCD 1000Nits 800x800 พิกเซล IPS Screenการนําเสนอสินค้า
รีบรีวิวสินค้า
ช่องจอ LCD
ขนาด: 7.6 นิ้ว
ความละเอียด: 800x800 จุด
ทิศทางการดู: IPS
อินเตอร์เฟส: MIPI
¢ IC ของคนขับ: ILI9881C
คณะกรรมการควบคุม: ไม่
ความสว่าง (cd/m2): 1000
รามอินทรีย์: ไม่
หน้าจอสัมผัส: แผ่นสัมผัสจุจุจุจุจุ (PCAP) เป็นตัวเลือก
จุดตรวจจับ: 5 นิ้ว
อุณหภูมิการทํางาน: -20~+70°C (อุณหภูมิทั่วไป)
คําอธิบาย
เซฟ เทคโนโลยี SFTO760GX-7109A-Nโมดูลจอ LCD TFT ขนาดเส้นแยก 7.6 นิ้วสี่เหลี่ยม และความละเอียด 800x800 พิกเซล โมดูลจอ LCD ขนาด 7.6 นิ้วนี้ อุปกรณ์ด้วยวงจรบูรณาการ ILI9881Cซึ่งรวมถึงฟังก์ชัน IC ของตัวควบคุมและคนขับ, และสนับสนุนอินเตอร์เฟซ MIPI ระยะความดันไฟฟ้า (Vdd) ของจอ LCD ขนาด 7.6 นิ้วนี้มีความยาวตั้งแต่ 2.5V ถึง 3.6V (มูลค่าปกติคือ 3.3V) ทิศทางการดูของจอนี้ 7.โมดูลขนาด 6 นิ้ว เป็นแบบ IPS, กับมุมมองเต็ม (85/85/85/85 สูงสุด)
รายการSFTO760GX-7109A-N โมดูลจอจะแสดงด้วยความสว่าง 1000 นิท แอนด์ 7.6 นิท IPS TFT LCD สามารถทํางานได้ในอุณหภูมิตั้งแต่ -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ที่ระหว่าง -25 °C และ +75 °Cไม่ว่าจะใช้ในภายในหรือภายนอก, จอ LCD IPS TFT ขนาด 7.6 นิ้วนี้สามารถตอบสนองความต้องการในการแสดงภาพได้หลายแบบ.ระบบควบคุมการเข้าถึง, อุปกรณ์ติดตาม, เครื่องวิเคราะห์, ระบบรักษาความปลอดภัย, ระบบชลประทานสวน, และการใช้งานที่หลากหลาย
ข้อมูลสินค้า
| สินค้า: | 7จอ LCD ขนาด.6 นิ้ว |
| การแก้ไข: | 800*800 จุด |
| ความสว่างของพื้นผิว: | 1000 Cd/m2 ((nits) |
| อินเตอร์เฟซ: | MIPI |
| หน้าจอสัมผัส: | สามารถปรับแต่งได้ |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| เครื่องควบคุม LCD: | ILI9881C |
| อุณหภูมิการทํางาน | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -25°C ถึง +75°C |
| ความสว่าง: | 1000 นิท |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การเชื่อมต่อ: | ZIF FPC |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
แสงอาทิตย์อ่าน 7.6 นิ้ว TFT LCD 1000 Nits 800x800 พิกเซลจอ IPSภาพวาดสินค้า
การนิยาม Pin
| ปิน ไม่ ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | LEDA | แอนอดแสงเบื้องหลัง LED |
| 2 | LEDK | คาโทดแสงเบื้องหลัง LED |
| 3 | LEDK | คาโธดแสงเบื้องหลัง LED |
| 4 | VCl | พลังงานไฟฟ้าสําหรับพลังงานแบบแอนลาจ |
| 5 | IOVCC | พลังงานไฟฟ้าสําหรับพลังงานโลจิกและวงจร I/O |
| 6 | กําหนดใหม่ | สัญญาณรีเซ็ท (สัญญาณที่ทํางานน้อย) |
| 7 | TE | ผลลัพธ์การฉีกขาด |
| 8 | PWM | การออกความถี่ PWM สําหรับการควบคุมเครื่องขับ LCD |
| 9 | GND | แผ่นดินพลังงาน |
| 10 | MIPI_DP0 | สายข้อมูล MIPI-DSI 0 จุดเข้า |
| 11 | MIPI_DNO | สายข้อมูล MIPI-DSI 0 ปินการเข้าลบ |
| 12 | GND | แผ่นดินพลังงาน |
| 13 | MIPI_DP1 | สายข้อมูล MIPI-DSI 1 จุดเข้า 2 จุด |
| 14 | MIPI_DN1 | สายข้อมูล MIPI-DSI 1 ปินการเข้าลบ |
| 15 | GND | แผ่นดินพลังงาน |
| 16 | MIPI_CLKP | สายข้อมูล MIPl-DSI ติดต่อปินเข้า |
| 17 | MIPI_CLKN | พิน input ช่องข้อมูล MIPI-DSI |
| 18 | GND | แผ่นดินพลังงาน |
| 19 | MIPI_DP2 | สายข้อมูล MIPI-DSI 2 จุดเข้า 2 |
| 20 | MIPI_DN2 | ช่องข้อมูล MIPI-DSI 2 ปินการเข้าลบ |
| 21 | GND | การปรับพลังงาน |
| 22 | MIPI_DP3 | สายข้อมูล MIPI-DSI 3 จุดเข้า 2 |
| 23 | MIPI_DN3 | ช่องข้อมูล MIPI-DSI 3 ปินการเข้าลบ |
| 24 | GND | แผ่นดินพลังงาน |
| 25 | TP_INT | INT pin สําหรับ CTP ((NC) |
| 26 | TP SDA | SDA pin สําหรับ CTP ((NC) |
| 27 | TP_SCL | ปิน SCL สําหรับ CTP ((NC) |
| 28 | TP_RESET | พินรีเซ็ตสําหรับ TP ((NC) |
| 29 | TP_VCl | ปิน VCl สําหรับ CTP ((NC) |
| 30 | TP_IOVCC | IOVCCpin สําหรับ CTP ((NC) |
ค่าเรตเมนต์สูงสุด
| ปริมาตร | สัญลักษณ์ | นาที | แม็กซ์ | หน่วย | หมายเหตุ |
| ความดันไฟฟ้า | VCI ~ GND | - 03 | +65 | V | |
| ความดันไฟฟ้า 2 | IOVCC ~ GND | - 03 | +33 | V | |
| ระยะความตึงเครียดเข้าทางตรรกะ | ViN | - 03 | IOVCC+03 | V | |
| ระยะความตึงเครียดออกทางตรรกะ | Vo | - 03 | IOVCC+03 | V | |
| อุณหภูมิการทํางาน | ท็อป | - 20 | +70 | °C | |
| อุณหภูมิการเก็บรักษา | Tstg | - 25 | + 75 | °C |
คุณลักษณะ DC
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลเตชั่นไฟฟ้าสําหรับวงจรแบบแอนลาจ | VCl | 2.5 | 3.3 | 3.6 | V |
| ความแรงดันไฟฟ้าสําหรับวงจรโลจิก | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ความดันทางเข้า "H'leve | VH | 0.7*IOVCC | IOVCC | V | |
| ความดันทางเข้า "L'leve" | VL | GND | 0.3*IOVCC | V | |
| ความดันออกระดับ "H" | ว้าว | 0.8*IOVCCl | IOVCC | V | |
| ความดันออก "L'leve" | Vol | GND | 0.2*IOVCC | V |
ลักษณะของไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย | สภาพ |
| ความดันด้านหน้า | Vf | 13.5 | 15.0 | 17 | V | If=225
mA |
| ความสว่างของ ICM | LV | 1000 | รางวัล | cd/m | ||
| จํานวน LED | 5X5 | ชิ้น | ||||
| โหมดการเชื่อมต่อ | S/P | 5Serial/5Pharallel | ||||

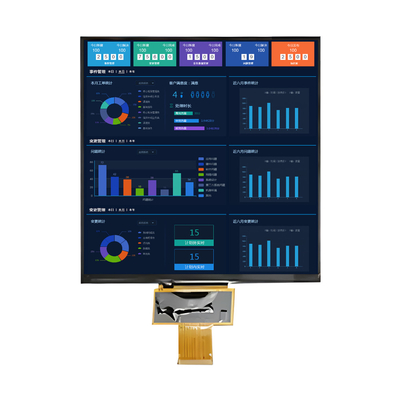

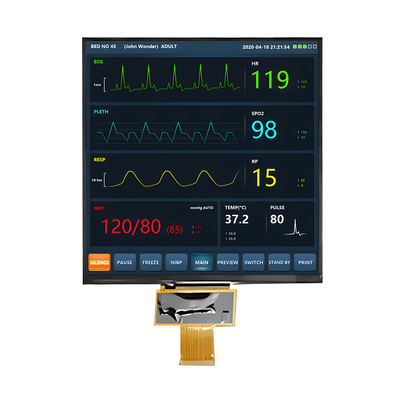

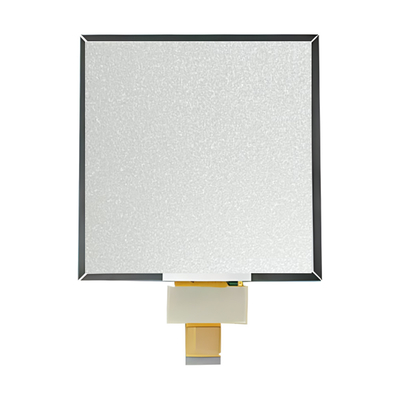

แสงอาทิตย์อ่าน 7.6 นิ้ว TFT LCD 1000 Nits 800x800 พิกเซลจอ IPSภาพสินค้า
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีการสัมผัสแบบพรอเจคติฟ (PCAP) ให้การตอบสนองที่รวดเร็วและตอบสนอง และความน่าเชื่อถือในระดับมืออาชีพจอสัมผัสแบบจุลภาพของ Saef Technology ได้ถูกออกแบบมาเพื่อใช้งานในอุตสาหกรรมที่เข้มงวดเรายังสามารถรวมจอสัมผัส PCAP กับจอกระจกเหลว (LCDs) เป็นทางออกที่บูรณาการที่ช่วยทําให้โซ่การจัดจําหน่ายและการประกอบง่ายขึ้น
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
