รายละเอียดสินค้า:
|
| สินค้า: | 5 นิ้ว TFT LCD Display | การแก้ไข: | 720x1280 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | มิปิ | หน้าจอสัมผัส: | พีซีเอพี |
| ดูทิศทาง: | IPS มุมมองทั้งหมด ((85/85/85/85) | โครงสร้าง PCAP: | GFF |
| ตัวควบคุมจอแอลซีดี: | ILI9881C | ตัวควบคุม CTP: | GT5688 |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | หมายเลขพิน: | 25 พิน |
| การเชื่อมต่อ: | ซิฟ เอฟพีซี | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 5 นิ้ว TFT Display ผู้ผลิต,รูปแบบ PCAP TFT Display,จอ PCAP TFT ขนาด 5 นิ้ว |
||

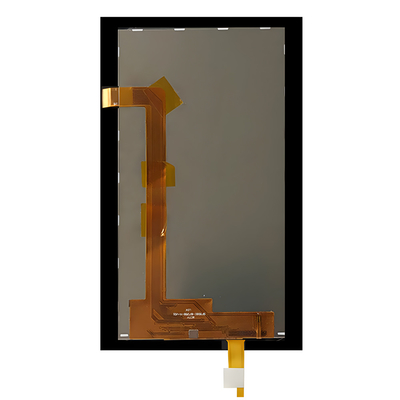

5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5 นิ้ว PCAP TFT Display การนําเสนอ
ลักษณะ
ข้อมูลสินค้า
| สินค้า: | 5 นิ้ว TFT LCD Display |
| การแก้ไข: | 720x1280 จุด |
| อินเตอร์เฟซ: | MIPI |
| ทิศทางการดู: | IPS มุมมองทั้งหมด ((85/85/85/85) |
| หน้าจอสัมผัส: | PCAP |
| โครงสร้าง PCAP: | GFF |
| เครื่องควบคุม CTP: | GT5688 |
| เครื่องควบคุม LCD: | ILI9881C |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| การเชื่อมต่อ: | ZIF FPC |
| หมายเลขปิน: | 25 ปิน |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5 นิ้ว PCAP TFT Display Drawing
คุณลักษณะ DC
หมายเหตุ: ความดันสูงกว่านี้อาจทําให้โมดูลเสียหาย ความดันทั้งหมดถูกระบุในส่วนของ VSS = 0V
ไฟหลัง คุณสมบัติไฟฟ้าและแสง
1ความเหมือนกัน = Min/Max * 100%
2เวลาใช้งาน LED กําหนดดังต่อไปนี้: ความสว่างสุดท้ายอยู่ที่ 70% ของความสว่างเดิม
คุณสมบัติทางแสง
เงื่อนไขการมาตรการ:1.วัดบริเวณรอบ ๆ : ห้องมืด; 2.อุณหภูมิบริเวณ: 25 ± 2 °C; 3.30 นาที.
การนิยาม Pin TFT LCD
ปิน 1, LEDA LED Anode
Pin2, LEDK LED คาโทด
Pin3, พลังงานไฟฟ้า VCC 2.8V
Pin4, IOVCC แหล่งไฟฟ้า 1.8V/2.8V โวลเตชั่น
พิน 5 สายไฟฟ้า GND
สัญญาณนาฬิกา Pin6, CLKP DSI-CLK+
สัญญาณ Pin7, CLKN DSI-CLK-นาฬิกา
ปิน 8 สายไฟฟ้า GND
Pin9, D0N DSI-D0-สัญญาณข้อมูล
สัญญาณข้อมูล Pin10, D0P DSI-D0+
ปิน 11 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin12, D1N DSI-D1
สัญญาณข้อมูล Pin13, D1P DSI-D1+
ปิน 14 สาย GND Power Ground
สัญญาณข้อมูล Pin15, D2N NC DSI-D2
สัญญาณข้อมูล Pin16, D2P NC DSI-D2+
ปิน 17 สถานีไฟฟ้า GND
สัญญาณข้อมูล Pin18, D3N NC DSI-D2
สัญญาณข้อมูล Pin19, D3P NC DSI-D2+
ปิน 20 พาวเวอร์เกรนด์
Pin21, TE พลังงานไฟฟ้า 2.8V
Pin22, LCD_ID
Pin23, RESET Register เลือก pin
พิน 24 สายไฟฟ้า GND
ปิน 25 สายไฟฟ้า GND
CTP การนิยาม Pin
ปิน 1 GND
ปิน 2 SDA - 2.8 วอลต์
Pin3, SCL - 2.8 วอล
Pin4, VDD - 3.3V
Pin5, INT
ปิน 6 RST

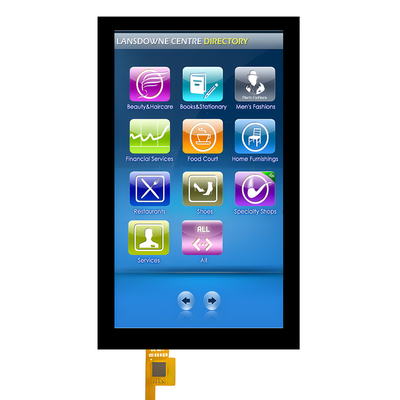

5 นิ้ว TFT Display ผู้ผลิต รูปแบบ 5 นิ้ว PCAP TFT Display
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีการสัมผัสแบบโปรเจคชั่นคอนเดเซเตอร์ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือในระดับมืออาชีพจอสัมผัสแบบประกอบความจุของ Saef Technology ถูกออกแบบมาโดยเฉพาะสําหรับอุตสาหกรรมที่เข้มงวดเรายังสามารถนําจอสัมผัส PCAP มาผสมกับจอจอเหลว (LCD)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
