รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอแสดงผล TFT LCD LVDS ขนาด 7 นิ้ว | การแก้ไข: | 1024 RGB x 600 |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) | อินเตอร์เฟซ: | แอลวีดีเอส |
| หมายเลขพิน: | 40 ปิน | ดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) |
| ภาพลักษณะ ดิม: | 164.9(ส)x100.0(วี)×2.8(ล) (มม.) | พื้นที่ใช้งาน: | 154.21(ส)x85.92(วี) (มม.) |
| หน้าจอสัมผัส: | CTP ไม่จำเป็น | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | เสียบเข้าไป |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 40 Pin LVDS TFT จอ LCD,หน้าจอแสดงผลแบบ TFT LCD ขนาด 7 นิ้ว |
||

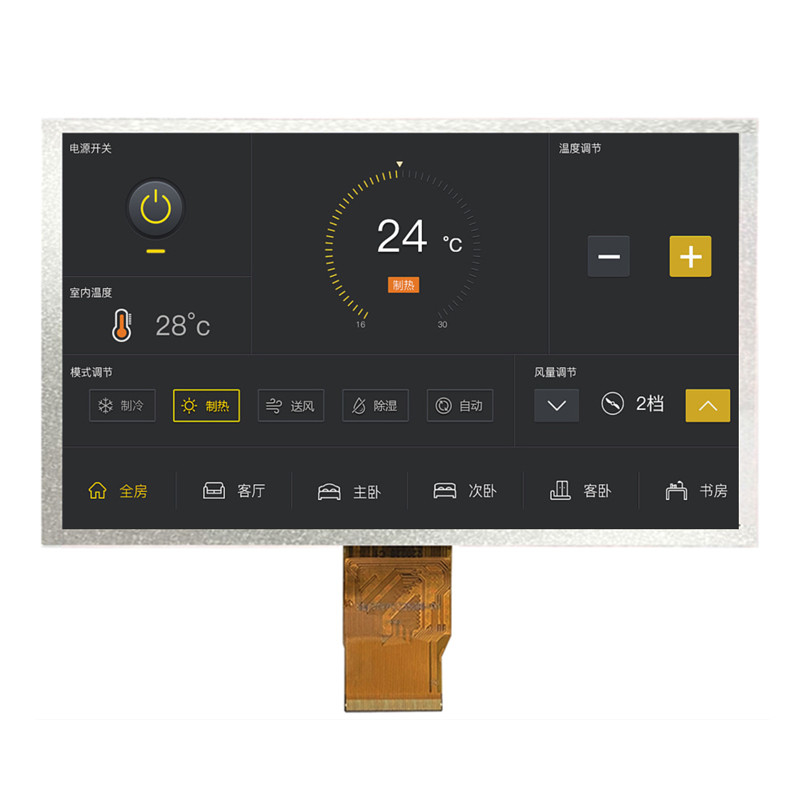

7 นิ้ว TFT 40 Pin LVDS LCD Display จําหน่ายโรงงาน 1024x600 พิกเซลจอ
หน้าจอ LCD TFT SFTO700XC-7052AN เป็นหน้าจอมุมชมเต็มแบบ IPS ขนาด 7 นิ้ว มีความละเอียด 1024x600 พิกเซล หน่วยจอ LCD TFT ระดับอุตสาหกรรมนี้รองรับอินเตอร์เฟซ LVDSหน้าจอ TFT SFTO700XC-7052AN นี้ทํางานที่ 3.3V ((ความกระชับกําลัง) Vdd คือ 3.0V ถึง 3.6V

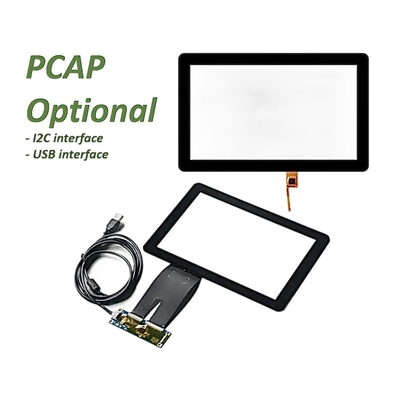

SFTO700XC-7052AN ได้ถูกออกแบบด้วยแผ่นสัมผัสแบบจุ, IIC และอินเตอร์เฟซ USB เป็นตัวเลือก. โมดูล TFT LCD SFTO700XC-7052AN นี้มีความสว่าง 300cd / m2.TFT touch LCD SFTO700XC-7052AN มีคุณภาพดี. ในฐานะจอแสดงผลิตภัณฑ์ระดับอุตสาหกรรม สินค้านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมและการใช้งานทางการแพทย์ POS terminal HMI อัตโนมัติบ้าน ระบบรักษาความปลอดภัย เป็นต้น
ลักษณะ
| สินค้า: | 7 นิ้ว LVDS TFT LCD Display |
| การแก้ไข: | 1024 RGB X 600 |
| อินเตอร์เฟซ: | LVDS |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| เลขปิน: | 40 ปิน |
| รูปแบบ Dim: | 164.9 ((H) x100.0 ((V) × 2.8 ((T) (มม) |
| พื้นที่ทํางาน: | 154.21 ((H) x85.92 ((V) (มม) |
| การรักษาผิว: | การเคลือบแข็ง ((3H) |
| การเชื่อมต่อ: | พล็อกอิน |
| หน้าจอสัมผัส: | CTP ไม่จําเป็น |
| สีแสดง: | 16.7 M |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
>จอ TFT ขนาด 7 นิ้วนี้เป็นจอ LCD TFT แมทริกซ์ที่มีสีใช้ TFT ซิลิคียมแบบไม่เป็นรูป (ทรานซิสเตอร์หนังบาง) เป็นอุปกรณ์สลับที่ทํางาน
>จอ LCD PCAP TFT ขนาด 7 นิ้วนี้มีการออกแบบจอสัมผัสแบบจุด้วยกระจกปิดที่สามารถปรับแต่งตามความต้องการของลูกค้าได้
>กัมพูทสีที่เฉพาะของหน้าจอ TFT ขนาด 7 นิ้วนี้คือ 50% Min.45%.
>LCD TFT ขนาด 7 นิ้วนี้มีเวลาตอบสนองทั่วไป 30 ms และสูงสุด 35 ms
>หน้าจอ LCD TFT ขนาด 7 นิ้วขนาด 1024x600 มีอัตราความแตกต่างของ Typ:1000 Min:800.
>จอ LVDS TFT ขนาด 7 นิ้วนี้สามารถทํางานได้ในช่วงอุณหภูมิที่กว้างจาก -20 องศาถึง +70 องศา
>IPS TFT LCD 7 นิ้วนี้เป็นสินค้าที่เขียวและเป็นมิตรต่อสิ่งแวดล้อม ไม่มี RoHS & Halogen
> มอนิเตอร์สัมผัสขนาด 7 นิ้วนี้ มีความดันการขับเคลื่อนต่ําและการบริโภคพลังงานต่ํา
7 นิ้ว TFT 40 Pin LVDS LCD Display จําหน่ายโรงงาน 1024x600 พิกเซล
การนิยาม Pin
หมายเหตุ 1:
หากข้อมูลเข้า LVDS เป็น 6 บิต selb ต้องตั้งค่าเป็น high
หากข้อมูลเข้า LVDS เป็น 8 บิต selb ต้องตั้งค่าเป็น low
หมายเหตุ 2:
เมื่อ CABC_EN=00, CABC OFF
เมื่อ CABC_EN=01 ภาพอินเตอร์เฟซผู้ใช้
เมื่อ CABC_EN = 10, ยังภาพ
เมื่อ CABC_EN=11 ภาพเคลื่อนที่
เมื่อ CABC ติด, ไม่เชื่อมต่อ DIMO, ไม่เชื่อมต่อมันกับไฟหลัง
หมายเหตุที่ 3:
เมื่อ L/R=0 ตั้งทิศทางสแกนขวาไปซ้าย
เมื่อ L/R=1 ตั้งทิศทางสแกนจากซ้ายไปขวา
เมื่อ U/D=0 ตั้งทิศทางสแกนจากบนไปล่าง
เมื่อ U/D=1 กําหนดทิศทางการสแกนจากด้านล่างไปด้านบน

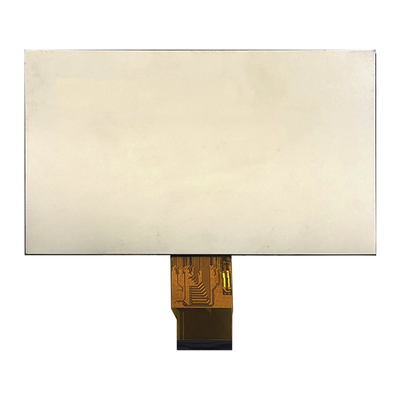

7 นิ้ว TFT 40 Pin LVDS LCD Display จําหน่ายโรงงาน 1024x600 พิกเซล ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
TFT LCD Display Module ผู้ผลิต - มีสินค้ามาตรฐาน TFT มากกว่า 300 รายการ
SAEF Technology เป็นผู้ผลิตจอ LCD TFT ที่มีฐานะในประเทศจีนในระดับโลก SAEF ให้บริการภัณฑ์หลากหลายแบบของโมดูลจอ TFT ขนาดเล็กและกลางในขนาดที่ตั้งแต่ 0.96 "และ 1.รอบ 22 นิ้วกลม 1.28 นิ้ว10.44 นิ้ว 1.54 นิ้ว 177, 2", 2.1"รอบ, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4"รอบ, 3.5", 3.6"รอบ, 3.7", 4"รอบ, 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3",13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" และ 28" TFT (ขนาดเส้นตรงของพื้นที่ที่ใช้) และอื่นๆมีมากกว่า 300 แบบมาตรฐาน TFT ที่จัดอันดับในเว็บไซต์นี้· นอกจากนี้ เกือบทุกรายการก็ยอมรับที่จะนํามาจากรายการมาตรฐานเพื่อตอบสนองความต้องการของลูกค้า
จอ TFT SAEF มีคุณสมบัติตามมาตรฐานอุตสาหกรรมรวมถึงโมดูล TFT-LCD มาตรฐาน, IPS TFT, TFT LCD ความสว่างสูง (จอที่อ่านแสงอาทิตย์), แผ่น TFT กับบอร์ดควบคุมประเภทสตาร์ TFT, TFT LCD อุณหภูมิขนาดใหญ่ จอเหล่านี้มีรูปแบบภูมิประเทศหรือรูปภาพจอจอ LCD SAEF TFT มีให้เลือกในความละเอียดต่าง ๆ และจอสัมผัสเป็นตัวเลือกในเทคโนโลยี Resistive และ Projected Capacitive (PCAP touch screen)โมดูลจอ TFT ของเราหลายอันมีอินเตอร์เฟสมากกว่าหนึ่งที่มีให้บริการรวมถึง MCU, RGB, TTL, LVDS และ MIPI DSIโมดูล SAEF TFT เหมาะสําหรับการใช้งานหลายอย่างรวมถึงการควบคุมอุตสาหกรรม, เครื่องกาแฟ, อุปกรณ์การแพทย์, ระบบ POS, อัตโนมัติ, GPS Navigator, สินค้าขาว, การควบคุมพลังงาน, โทรคมนาคม, อุปกรณ์การแพทย์และอื่น ๆ
