รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 10จอ LCD TFT ขนาด 1 นิ้ว | การแก้ไข: | 1280 RGB x 800 |
|---|---|---|---|
| ความส่องสว่างของพื้นผิว: | 420 cd/m2(ไนต์) | หน้าจอสัมผัส: | ร.ฟ.ท |
| อินเตอร์เฟซ: | อินเทอร์เฟซ 8 บิต LVDS | ดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) |
| หมายเลขพิน: | 40 ปิน | ภาพลักษณะ ดิม: | 229.46 (H) x149.1 ((V) x 4.3 ((T) (mm) |
| พื้นที่ใช้งาน: | 216.96 (ส) x 135.6 (วี) (มม.) | การบํารุงผิว: | การเคลือบแข็ง (3H) |
| แสดงสี: | 16.7 ม | การเชื่อมต่อ: | ZIF |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 10จอ LCD TFT ขนาด 1 นิ้ว,จอ LCD TFT แบบสัมผัสแบบต้านทาน |
||

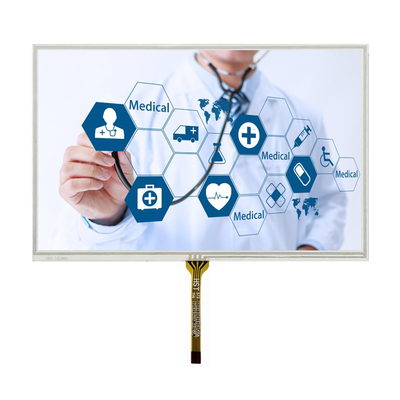

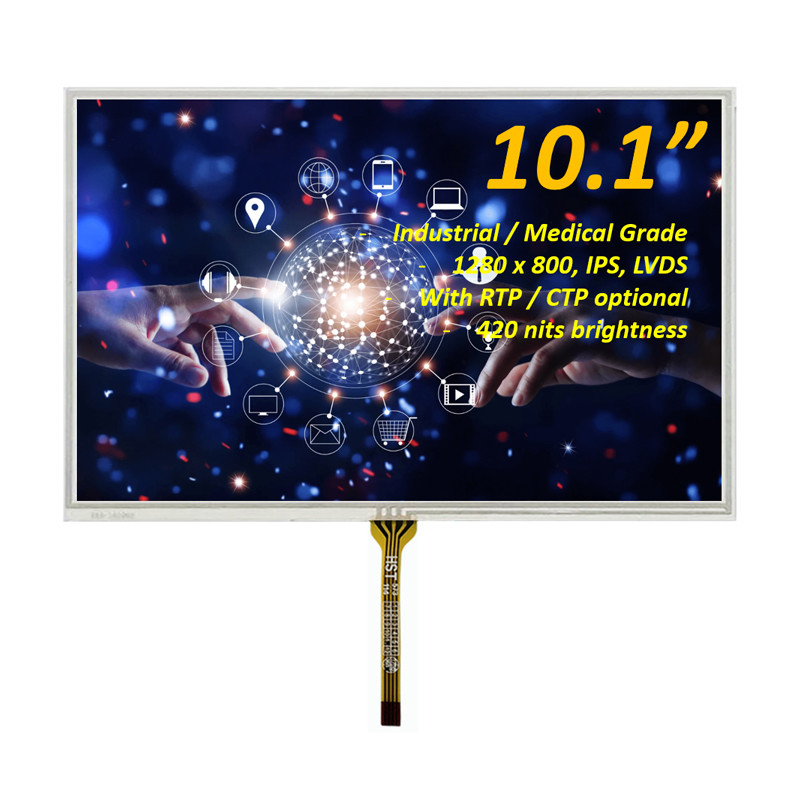

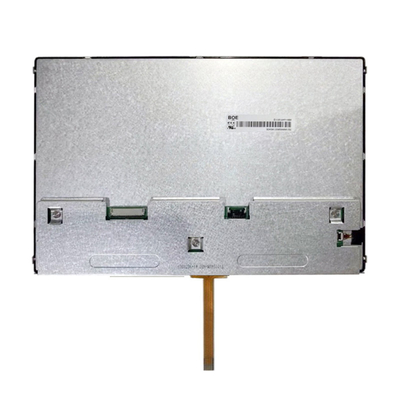

10.1 นิ้ว TFT LCD Display ความละเอียด 1280x800 ด้วยแผ่นสัมผัสแบบต้านทานการนําเสนอสินค้า
เทคโนโลยี SAEF SFTO1010LX-7047A-T TFT จอ LCD เป็นจอมุมชมเต็มแบบ IPS ขนาด 10.1 นิ้ว มีความละเอียด 1280x800 พิกเซล โมดูลจอ LCD TFT นี้รองรับอินเตอร์เฟซ LVDS 8 บิตSFTO1010LX-7047A-T จอ LCD TFT ความสว่างสูง 3.9V ((ค่าสูงสุด) สําหรับความดันการทํางาน Vdd คือ 2.3V ถึง 3.6V
SFTO1010LX-7047A-T ได้ถูกออกแบบด้วยแผ่นสัมผัสแบบ Resistive, โมดูล TFT นี้มีความสว่าง 420cd/m2 และมันถูกใช้อย่างแพร่หลายในเครื่องวัดอุตสาหกรรมและเครื่องมือ, อุปกรณ์ทางการแพทย์, อุปกรณ์ GPS,ป้ายปลาย POS, เครื่องอ่านเงินสด, เครื่องสแกน, เครื่องทํางานในบ้าน, โทรศัพท์ประชุม, เครื่องวิเคราะห์, เครื่องใช้ในบ้าน, เครื่องทํางานในบ้าน, ระบบรักษาความปลอดภัย เป็นต้น
ลักษณะ
จอ TFT อุตสาหกรรมขนาด 10.1 นิ้วนี้สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C อุณหภูมิในการเก็บของของมันจะอยู่ระหว่าง -30 °C ถึง +80 °C
หน้าจอสัมผัส TFT ขนาด 10.1 นิ้วนี้แสดงสี 16.7M
หน้าจอสัมผัส LCD ขนาด 10.1 นิ้วนี้มีขนาด 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm), VA คือ 216.96 (H) X 135.6 ((V) (mm)
จอ TFT ขนาด 10.1 นิ้วนี้รองรับอินเตอร์เฟซ LVDS 8 บิต, 40 ปิน (การเชื่อมต่อzip)
จอ TFT นี้ 10.1 นิ้วเป็น IPS ทุกทิศทางการดู
สําหรับ TFT LCD ขนาด 10.1" นี้ เราออกแบบ Verion ด้วยจอสัมผัสแบบจุSFTO1010LX-7047A-CT.
สําหรับจอ TFT ขนาด 10.1" นี้ เราแนะนําSFRA101H-1280800A-CTสําหรับรองรับกับ Raspberry Pi ด้วยการเชื่อมต่อ HDMI
| สินค้า: | 10จอ LCD TFT ขนาด 1 นิ้ว |
| การแก้ไข: | 1280 RGB X 800 |
| ความสว่างของพื้นผิว: | 420 Cd/m2 ((นิท) |
| อินเตอร์เฟซ: | 8 บิต-LVDS อินเตอร์เฟซ |
| หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน |
| เลขปิน: | 40 ปิน |
| ทิศทางการดู: | IPS มุมมองทั้งหมด (85/85/85/85) |
| รูปแบบ Dim: | 229.46 (H) X149.1 ((V) X 4.3 ((T) (mm) |
| พื้นที่ทํางาน: | 216.96 (H) X 135.6 ((V) (mm) |
| สีแสดง: | 16.7 M |
| การรักษาผิว: | การเคลือบแข็ง ((3H) |
| การเชื่อมต่อ: | ZIF |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
10.1 นิ้ว TFT LCD Display ความละเอียด 1280x800 ด้วยแผ่นสัมผัสแบบต้านทานภาพวาดสินค้า
อัตราการเรตติ้งสูงสุด
หมายเหตุ 1: หาก Ta ต่ํากว่า 50oC ความชื้นสูงสุดคือ 90%RH หาก Ta มากกว่า 50oC ความชื้นสุทธิควรต่ํากว่า 60%RH
หมายเหตุที่ 2: เวลาตอบสนองจะช้ามากเมื่ออุณหภูมิการทํางานอยู่ที่ -10 °C และพื้นหลังจะมืดลงเมื่ออุณหภูมิการทํางานสูง
คุณลักษณะ DC
หมายเหตุที่ 1: พยายามใช้ VDD และ VGL บนจอ LCD ก่อน และใช้ VGH ต่อไป
หมายเหตุที่ 2: การตั้งค่า VDD ควรตรงกับความแรงไฟออกสัญญาณของป้ายระบบของลูกค้า
หมายเหตุ 3: VCOM แบบเฉพาะอย่างยิ่งเป็นค่าอ้างอิงเท่านั้น มันต้องถูกปรับปรุงให้เหมาะสมกับ LCM แต่ละตัว
คุณสมบัติทางแสง
การนิยาม Pin
10.1 นิ้ว TFT LCD Display ความละเอียด 1280x800 ด้วยแผ่นสัมผัสแบบต้านทานภาพวาดสินค้า
