รายละเอียดสินค้า:
|
| สินค้า: | 3.5 นิ้วจอแสดงผล TFT LCD | การแก้ไข: | 320x480 HVGA |
|---|---|---|---|
| ดูทิศทาง: | 12 นาฬิกา | หมายเลขพิน: | 40 ปิน |
| อินเตอร์เฟซ: | MCU 8/16BIT, SPI 3/4wire | ความส่องสว่างของพื้นผิว: | 300 cd/m2(ไนต์) |
| ภาพลักษณะ ดิม: | 54.48(ส)x84.71(วี)x3.40(ย) (มม.) | พื้นที่ทํางาน: | 48.96 ((H) x73.44 ((V) (มม) |
| หน้าจอสัมผัส: | ด้วยแผงสัมผัสแบบ Capacitive | ไอซีไดร์เวอร์: | ILI9488 |
| เครื่องขับ CTP: | FT6336U | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT พร้อมการสัมผัสแบบจุ,320x480 HVGA TFT จอ LCD |
||
การนําเสนอผลิตภัณฑ์: ราคาถูก TN แบบ 3.5 นิ้ว TFT LCD Display พร้อมจอสัมผัสขนาดจุ
ภาพรวม:เรามีความยินดีที่จะนําเสนอ TN Type 3.5-Inch TFT LCD Display ราคาถูก ซึ่งเป็นทางออกใหม่ที่รวมกันระหว่างความคุ้มค่ากับเทคโนโลยีที่ทันสมัย เหมาะสําหรับการใช้งานที่หลากหลายจอนี้มี MCU ที่น่าเชื่อถือ พร้อมกับอินเตอร์เฟซ SPI ที่ใช้ง่าย และจอสัมผัสแบบตอบสนองทําให้มันเป็นทางเลือกที่ดีสําหรับผู้พัฒนาและผู้ผลิต
ลักษณะสําคัญ:
ขนาดเล็ก: ขนาด 3.5 นิ้วทําให้มันสมบูรณ์แบบสําหรับโครงการที่จํากัดพื้นที่ในขณะที่ยังคงให้บริการอสังหาริมทรัพย์ภาพมากมาย
ความละเอียดสูง: เพลิดเพลินกับภาพที่ชัดเจนและสีสันที่สดใส ที่ทําให้แอพลิเคชั่นของคุณมีชีวิตชีวา
หน้าจอสัมผัสจุลภาพ: เทคโนโลยีสัมผัสจุลภาพในตัวให้ประสบการณ์ผู้ใช้งานที่เข้าใจง่าย ทําให้การนําทางและการปฏิสัมพันธ์ได้เรียบร้อย
ความเข้ากันได้ของ MCU: ออกแบบมาเพื่อทํางานอย่างสอดคล้องกับ MCU ที่หลากหลาย
อินเตอร์เฟซ SPI: โปรต็อกอลสื่อสาร SPI รับประกันการถ่ายทอดข้อมูลอย่างรวดเร็วและเพิ่มผลงานของระบบ โดยทําให้มีเวลาตอบสนองที่รวดเร็วสําหรับแอพลิเคชั่นอินเตอร์เอคติเวชั่น
โปรแกรมประหยัด: เป็นตัวเลือกที่ราคาถูก โปรแกรมนี้ตอบสนองข้อจํากัดงบประมาณ โดยไม่เสียสละคุณภาพหรือผลงาน
ประโยชน์:
การบูรณาการง่าย: ด้วยการพิมพ์และเอกสารที่ชัดเจน การบูรณาการหน้าจอนี้ในโครงการของคุณเป็นเรื่องง่ายๆ ประหยัดเวลาและความพยายามของคุณ
การใช้งานที่กว้างขวาง: เหมาะสําหรับการใช้งานต่าง ๆ รวมถึงอุปกรณ์ IoT, อุปกรณ์มือถือ, ระบบอัตโนมัติ, และเครื่องมือการศึกษา
ความทนทานอย่างแข็งแรง: ออกแบบมาเพื่อทนต่อการใช้งานประจําวัน, รับประกันอายุยืนและความน่าเชื่อถือในสภาพแวดล้อมที่หลากหลาย
การใช้งาน:
อิเล็กทรอนิกส์ผู้บริโภค: เหมาะสําหรับอุปกรณ์เล็ก ๆ เช่น อุปกรณ์บ้านฉลาด เครื่องตรวจสุขภาพ และคอนโซลเกมพกพา
ระบบควบคุมอุตสาหกรรม: เหมาะสําหรับการใช้งาน HMI (Human-Machine Interface) เสริมการใช้งานของผู้ใช้งานและประสิทธิภาพในการปฏิบัติงาน
โครงการทางการศึกษา: เป็นเครื่องมือที่ดีสําหรับนักเรียนและนักชื่นชอบ ทําให้การเรียนรู้และการสร้างต้นแบบมีปฏิสัมพันธ์และสนุกสนาน
สรุป:จอจอ LCD TFT แบบ TN ราคาถูก 3.5 นิ้ว พร้อมจอสัมผัสขนาดจุ เป็นตัวเปลี่ยนเกมสําหรับผู้พัฒนาที่มองหาวิธีแก้ไขจอที่คุ้มค่าและมีประสิทธิภาพสูงไม่ว่าคุณจะสร้างสินค้าใหม่ หรือปรับปรุงสินค้าที่มีอยู่เริ่มต้นวันนี้และยกโครงการของคุณกับจอพิเศษนี้!
ลักษณะ
| สินค้า: | 3จอ LCD TFT ขนาด 0.5 นิ้ว |
| การแก้ไข: | 320x480 HVGA |
| อินเตอร์เฟซ: | MCU 8/16BIT, SPI 3/4 สาย |
| หมายเลขปิน: | 40 ปิน |
| ทิศทางการดู: | เวลา 12 โมง |
| ความสว่างของพื้นผิว: | 300 Cd/m2 ((นิท) |
| รูปแบบ Dim: | 54.48 ((H) x84.71 ((V) x3.40 ((T) (มม) |
| พื้นที่ทํางาน: | 48.96 ((H) x73.44 ((V) (มม) |
| หน้าจอสัมผัส: | พร้อมแผ่นสัมผัสความจุ |
| ผู้ขับ CTP: | FT6336U |
| ไดรเวอร์ IC: | ILI9488 |
| การเชื่อมต่อ: | การติดต่อ |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C |
| ความร้อนในการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
มิติทางกล
รายละเอียดทางออนไลน์
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ความสว่างสีขาว (กลาง) | Lv |
Θ=0ปกติ การดูมุม IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 20 | 40 | ms | ||
| อัตราความแตกต่าง | CR | -- | 500 | -- | -- | ||
|
สี สี (CIE1931) |
สีขาว | Wx | 0.292 | 0.307 | 0.322 | ||
| วาย | 0.312 | 0.327 | 0.342 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ธ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | 57 | 60 | -- | % | |
| ทิศทางการมองที่ดีที่สุด | 12 0'Clock | ||||||
สภาพการวัด
> การวัดบริเวณรอบ ๆ: ห้องมืด
> ไหลไฟฟ้า LED: 120mA
> อุณหภูมิบริเวณ: 25±2°C
> 15 นาที
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ลักษณะของหน่วยไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 90 | 120 | mA |
| โลเตจ LED | VL | - | 2.8 | 3.2 | V |
| ระยะเวลาใช้งาน LED | นาที | 30000 | 40000 | - | ชั่วโมง |
อินเตอร์เฟซ LCM การนิยาม Pin
|
ปิน ไม่ ไม่ |
สัญลักษณ์ | หน้าที่ |
| 1 | XL | ดึงเส้นซ้าย |
| 2 | YU | ดึงวงจรด้านบน |
| 3 | XR | ต่อยเส้นขวา |
| 4 | YD | ดึงเส้นล่าง |
| 5 | GND | ดิน |
| 6 | IOVCC | พลังงาน 1.8V |
| 7 | VCC | พลังงานไฟฟ้า 2.8V |
| 8 | FMARK | สัญลักษณ์การร่วมเวลากรอบ |
| 9 | CS | ชิป เลือกปินการเข้า (ทํางานต่ํา) |
| 10 | RS | แสดงข้อมูล/ปินการเลือกคําสั่งพร้อมกัน |
| 11 | WR/SPI_SCL | การเขียนเปิดใน 8080 MCU อินเตอร์เฟซปาเลล / SCL pin เป็น Serial Clock |
| 12 | RD | อ่านเปิดใน 8080 MCU อินเตอร์เฟซขนาน |
| 13 | SPI_SDA | ปินเข้า/ออกข้อมูลลําดับสองทิศ |
| 14 | SPI_SDO | การออกข้อมูลลําดับ |
| 15 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 16 | GND | ดิน |
| 17-32 | DB0-DB15 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 33 | LEDA | ไฟหลัง LED ((Anode) |
| 34-36 | LEDK | ไฟหลัง LED ((แคโทด) |
| 37 | GND | ดิน |
| 38 | IM0 | เลือกโหมดอินเตอร์เฟซ |
| 39 | IM1 | เลือกโหมดอินเตอร์เฟซ |
| 40 | IM2 | เลือกโหมดอินเตอร์เฟซ |
การสัมผัส FPC Pin
| 1 | CTP_RST | เปลี่ยนหน้าจอสัมผัส |
| 2 | CTP_INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 3 | CTP_SDA | สัญญาณข้อมูลจอสัมผัส |
| 4 | CTP_SCL | สัญญาณนาฬิกาจอสัมผัส |
| 5 | GND | ดิน |
| 6 | VDD | พลังงาน |

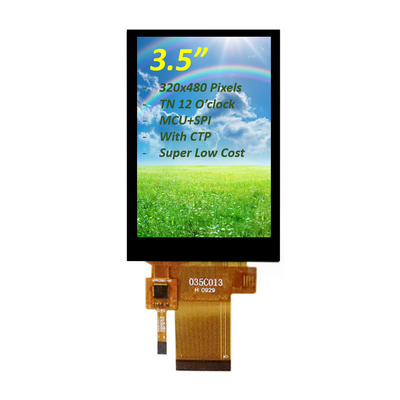

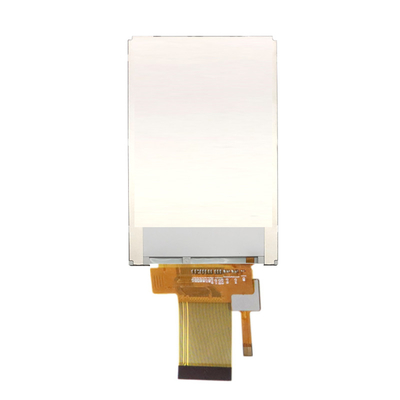

ภาพสินค้า
อุปกรณ์โรงงานและใบรับรอง
FAQ
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
ตอบ: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในช่วงการออกแบบ และเราจะทําตัวอย่างด้วยโลโก้ของคุณเพื่อการทดสอบตัวอย่างและอนุมัติของคุณ เมื่ออนุมัติตัวอย่าง การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
