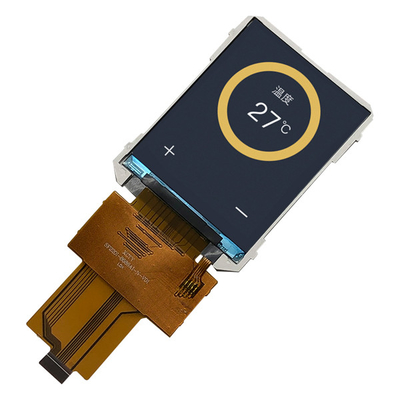

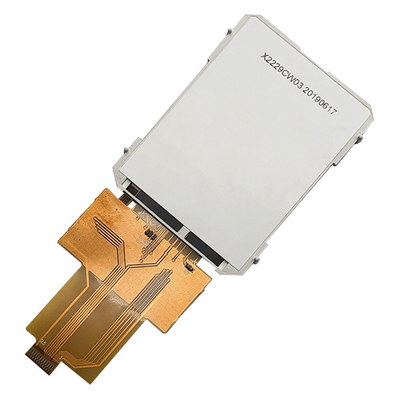

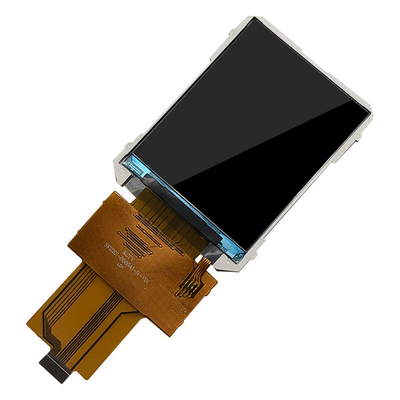

2.2'' นิ้ว SPI TFT LCD Display ILI9225G QCIF 176x220 หน้าจอแตะ ผู้ผลิต TFT จีน

2.2'' นิ้ว SPI TFT LCD Display ILI9225G QCIF 176x220 หน้าจอแตะ ผู้ผลิต TFT จีน การแนะนําสินค้า

SF-TC220I-8686A1-Nเป็นจอจอจอ LCD ขนาด 2.2 นิ้วแบบฉลาดแบบเต็มสี QCIF 170x220 TFT สามารถควบคุมได้ง่ายโดย MCUอุปกรณ์อุตสาหกรรม, ความปลอดภัยและอุปกรณ์มือถือที่ต้องการการแสดงภาพในคุณภาพสูงและสีสัน. มันสนับสนุนอินเตอร์เฟซ SPI. สําหรับการเชื่อมต่อง่ายกับเจ้าภาพของคุณ,FFC/FPC หางคู่กับซอคเกจ plugging ที่หาง่าย.

SF-TC220I-8686A1-N มีการออกแบบที่เลือกได้มากมายเนื่องจากสภาพแวดล้อมการใช้งานที่แตกต่างกันพร้อม / ไม่มีจอสัมผัสจุลภาพความสว่างสูงขึ้นถึง 1000 นิต

ลักษณะ:

FAQ:

Q1. ผมขอสั่งตัวอย่างได้ไหม?

A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถรับได้.

ถามที่ 2 แล้วเวลานําไป?

A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง

Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?

A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.

Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?

A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก

Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?

A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ

อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา

อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ

และที่สี่ เราจัดการผลิต

Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?

ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในระยะการออกแบบ, และเราจะทําตัวอย่างกับโลโก้ของคุณสําหรับการทดสอบตัวอย่างและอนุมัติของคุณ. เมื่ออนุมัติตัวอย่าง, การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ.

Q7: คุณให้การรับประกันสินค้าหรือไม่

ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี

Q8: วิธีการจัดการกับความผิดปกติ?

A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.

อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.

2.2'' นิ้ว SPI TFT LCD Display ILI9225G QCIF 176x220 หน้าจานสัมผัส ผู้ผลิต TFT จีน

2.2'' นิ้ว SPI TFT LCD Display ILI9225G QCIF 176x220 หน้าจอแตะ ผู้ผลิต TFT จีน การแนะนําสินค้า

อุปกรณ์โรงงานและใบรับรอง

หน้าจอสัมผัส LCD -สัมผัส
1.1 หน้าจอสัมผัสแบบต้านทาน
ก่อนการมาถึงของไอโฟน หน้าจอสัมผัสที่มีความต้านทาน ใช้กันโดยเฉพาะ ซึ่งใช้เครื่องตรวจสอบความดัน เพื่อควบคุมการตรวจจับสัมผัสที่ต้องการการสัมผัสแรงกดดันโดยตรงเพื่อหาตําแหน่งการสัมผัสโดยการตรวจจับความต้านทาน.

ส่วนหลักของจอสัมผัสแบบต้านทานคือจอหนังแบบต้านทานที่ตรงกันดีกับพื้นผิวของจอ ซึ่งเป็นหนังประกอบหลายชั้นที่ใช้ชั้นแก้วหรือแผ่นพลาสติกแข็งเป็นชั้นพื้นฐาน, และผิวถูกเคลือบด้วยชั้นนําโลหะอ๊อกไซด์โปร่งใส (ความต้านทานการนําแสงโปร่งใส) ซึ่งครอบคลุมด้วยชั้นของผิวนอกที่แข็งแรงชั้นพลาสติกเรียบและกันการกวาด, และพื้นผิวภายในของมันยังเคลือบด้วยเคลือบและมีจุดแยกโปร่งหลายขนาดเล็ก (น้อยกว่า 1/1000 นิ้ว) ระหว่างพวกเขาที่จะแยกสองชั้นของชั้นประกอบการนําเมื่อนิ้วสัมผัสกับจอ, สองชั้นของชั้นประสานที่สัมผัสกับจุดสัมผัส, และความต้านทานเปลี่ยนแปลง, สร้างสัญญาณในทิศทาง X และ Y,ซึ่งจะส่งไปยังเครื่องควบคุมจอสัมผัสเครื่องควบคุมตรวจจับการสัมผัสนี้ คํานวณตําแหน่งของ (X,Y) แล้วจําลองพฤติกรรมของหนูโดยใช้ตําแหน่งที่ได้รับนี่คือหลักการพื้นฐานที่สุดของเทคโนโลยีการต่อต้านจอสัมผัส.

หน้าจอสัมผัสที่ผู้เขียนใช้เป็นหน้าจอสัมผัสที่มีความต้านทาน และชิปควบคุมหน้าจอสัมผัสของตัวเองคือ XPT2046 (ด้านหลังของจอ LCD U1 เป็นชิป)XPT2046 เป็นเครื่องควบคุมจอสัมผัส 4 สาย (สื่อสาร SPI) ด้วยความละเอียด 12 บิต 125KHz. XPT2046 รองรับอินเตอร์เฟซ I/O ความดันต่ําจาก 1.5V ถึง 5.25Vและนอกจากวัดความดันที่ใช้กับจอสัมผัสระยะอุณหภูมิการทํางานคือ -40 °C ~ + 85 °C

ชิปนี้มีความสอดคล้องอย่างเต็มที่กับ ADS7843 และ ADS7846 และคุณสามารถอ้างอิงไปที่ใบข้อมูลของชิปทั้งสองชิปนี้สําหรับการใช้ชิปนี้อย่างละเอียด
หมายเหตุ:

(1) เมื่อใช้ชิป XPT2046 ใช้การสื่อสาร SPI โดยตรง (ทั้งโปรแกรมและฮาร์ดแวร์) เพื่ออ่านผลิตข้อมูลขนาดสูง 12 บิตโดยเทอร์มิเนล MISOแล้วอ่านพิกัด X และ Y ผ่านการแปลงพิกัดและการกรอง; (นี่สามารถเห็นได้ในกระบวนการการวางแผน)

(2) เนื่องจากคุณสมบัติฟิสิกส์พิเศษของมัน การใช้งานพื้นฐานของจอสัมผัสที่มีความต้านทานต้องการการปรับขนาดความผิดพลาดสัมผัสแต่ข้อมูลการปรับขนาดของจอ LCD แบบเดียวกัน;

(3) เนื่องจากมีกลไกที่ต้องการการปรับขนาดสําหรับจอสัมผัสที่มีความต้านทาน โดยทั่วไปมันจําเป็นที่จะปรับขนาดก่อนการใช้เราสามารถใช้ 24CXX (EEPROM) เพื่อบันทึกปริมาตรค่าชดเชยการปรับ, แล้วเราก็ไม่จําเป็นต้องปรับขนาดใหม่ทุกครั้งที่เราเปิดคอมพิวเตอร์; (เป็นทางเลือกสุดท้าย,มันเป็นไปได้จริงๆที่จะบันทึกข้อมูลการปรับขนาดในฟลัช - ไม่แนะนํามาก);

ข้อดีของจอสัมผัสแบบมีความต้านทาน: ความแม่นยําสูง ราคาต่ํา ความสามารถในการป้องกันการแทรกแซงที่แข็งแกร่ง และความมั่นคงที่ดี
ข้อเสียของจอสัมผัสแบบมีแรงต่อต้าน: ง่ายที่จะถูกขีดข่วน, ความผ่านแสงไม่ดีมาก, และไม่สนับสนุนหลายการสัมผัส (ต้องแก้ไขวันที่,ไม่งั้นออฟสเต็ตจะไม่เล็ก)

1.2 หน้าจอสัมผัสขนาดใหญ่
ในปัจจุบัน โทรศัพท์สมาร์ทเกือบทั้งหมด รวมถึงคอมพิวเตอร์แท็บเล็ต ใช้จอจุลภาพเป็นจอสัมผัสไม่มีการสัมผัสโดยตรง หรือสัมผัสเพียงเล็กน้อยโดยการตรวจจับกระแสที่ผลักดันเพื่อหาพิกัดการสัมผัส (ปัจจุบันจอสัมผัสประกอบความจุพื้นฐานเป็นกระแสหลัก)

มีหน้าจอสัมผัสแบบจุจุได้ 2 แบบหลัก คือ

1ผิวจอสัมผัส capacitive capacitive

เทคโนโลยีหน้าจอสัมผัสแบบจุลิดจุลิดใช้ ITO (อินเดียม ทองแดงออกไซด์วัสดุที่นําไฟฟ้าผ่านใส) หนังนําไฟฟ้า เพื่อรับรู้พฤติกรรมการสัมผัสของพื้นผิวจอผ่านการตรวจจับสนามไฟฟ้าแต่หน้าจอสัมผัสแบบจุลจุลมีข้อจํากัดบางอย่าง พวกเขาสามารถจําได้แค่นิ้วหนึ่งหรือสัมผัสเดียว

2. โปรเจคชั่นจอสัมผัสจุลภาพ

หน้าจอสัมผัสแบบประกอบความจุคือเซ็นเซอร์ที่ใช้ไฟฟ้าจอสัมผัสเพื่อปล่อยเส้นสนามไฟฟ้าสแตตติกมีสองประเภทของความจุที่ใช้โดยทั่วไปในเทคโนโลยีการตรวจจับจุ: ความสามารถของตัวเองและความสามารถในการปฏิสัมพันธ์

อัตราความจุตนเอง หรือที่รู้จักกันในชื่อ อัตราความจุสมบูรณ์ เป็นวิธีการที่ใช้กันมากที่สุด และอัตราความจุตนเองมักจะหมายถึง อัตราความจุที่ประกอบด้วย อิเล็กตรอดสแกนและพื้นดินบนผิวแก้ว, มีไฟฟ้าสแกนข้ามและแนวนอนที่ทําจาก ITO และระหว่างไฟฟ้าเหล่านี้และพื้นดินเป็นเสา capacitative เมื่อสัมผัสด้วยมือหรือสไตล์คอนเดเซนเตอร์ถูกเพิ่มคู่เคียงกับวงจร, ทําให้เปลี่ยนความจุรวมของสายสแกน

ความจุปฏิกิริยา (Interaction Capacitance) หรือที่รู้จักกันในชื่อความจุข่าย (spanning Capacitance) เป็นความจุข่ายที่จุดตัดของอิเล็กตรอด ITO ท่าข้ามและท่ายาวบนพื้นผิวกระจกวิธีการสแกนความจุสัมผัสปฏิกิริยาคือการสแกนการเปลี่ยนแปลงความจุสัมผัสที่แต่ละจุดตัด เพื่อกําหนดตําแหน่งของจุดสัมผัสเมื่อสัมผัสมันจะส่งผลกระทบต่อการเชื่อมต่อของอิเล็กทรอนด์ที่อยู่ใกล้เคียงกันและวิธีสแกนของความจุปฏิกิริยาสามารถตรวจจับค่าความจุของแต่ละตัดและความจุเปลี่ยนแปลงหลังจากสัมผัส, ดังนั้นมันต้องใช้เวลาในการสแกนที่ยาวกว่าวิธีการสแกนของตัวเอง capacitance, และมันจําเป็นต้องสแกนและตรวจจับ X * Y อิเล็กทรอน.ทั้งหมดใช้เทคโนโลยีจุสัมพันธ์. (LCD ของบอร์ดเอเลตอะตอมของผู้เขียนเป็นจอสัมผัสแบบจุ)

สกรีนสัมผัสแบบส่งสัญญาณใช้สองคอลัมน์ของอิเล็กตรอดในคอลัมน์แนวตั้งและแนวราบ เพื่อสร้างเมทริกซ์การตรวจจับเพื่อตรวจจับการสัมผัสอิเล็กตรอดแกน X และอิเล็กตรอดแกน Y, ใช้ในการตรวจจับการเปลี่ยนแปลงของความจุของเซลล์แต่ละเซลล์ อิเล็กตรอดในรูปนี้เป็นโปร่งจริงๆ และมันอยู่ที่นี่เพื่อความสะดวกสบายของทุกคนความแม่นยําและความละเอียดของจอประกอบไฟฟ้าโปร่งในแกน X และ Y มีความสัมพันธ์กับจํานวนช่องทางในแกน X และ Yและช่องทางที่มากขึ้น ความแม่นยําจะสูงขึ้น
