รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 1จอ TFT ขนาด.77 นิ้ว | การแก้ไข: | 128x160 |
|---|---|---|---|
| หน้าจอสัมผัส: | ตัวเลือก | ขนาดครอบแก้ว: | ปรับแต่งได้ |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | เอสพีไอ |
| หมายเลขพิน: | 14 ปิน | การเชื่อมต่อ: | การบัดกรี |
| ความส่องสว่างของพื้นผิว: | 200 cd/m2 (ไม่จำเป็น 1,000 nits) | อายุการใช้งาน LED: | 40,000 ชม |
| อุณหภูมิในการทำงาน: | -20°C ถึง +70°C | อุณหภูมิในการจัดเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอ LCD TFT ขนาด 128x160,จอแสดงผล TFT LCD ขนาด 1.77 นิ้ว,ST7735 TFT จอ LCD |
||

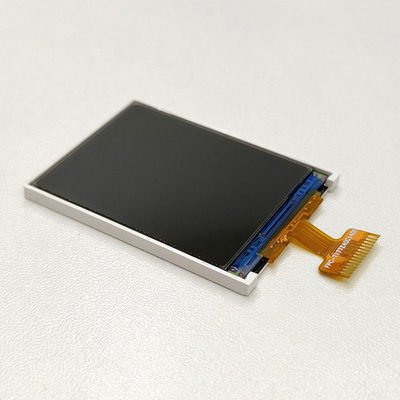

รูปภาพ 1.77 นิ้ว TFT LCD Display SPI 128x160 ST7735 จอสัมผัสผู้ขับ คําอธิบายสินค้า
SFTO177DG-7062A-Nเป็นโหมดรูปแบบ 1.77 นิ้วโมดูล TFT LCD มีความละเอียด 128x160 จุด มันรองรับอินเตอร์เฟซ mpu 8 บิต ใช้อย่างแพร่หลายในอุปกรณ์มือถือ อุปกรณ์การแพทย์ และอุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคขนาดเล็กอื่น ๆ SFTO177DG-7062A-N โมดูล FT LCD มีการสร้างขึ้นในกับ ST7735 IC (สามารถแข่งขันกับ ILI9163V IC) ความแรงกดไฟสําหรับอานาล็อก (Vcc) ช่วงจาก 2.6V ถึง 3.3V, ค่าเฉพาะอย่างยิ่ง 2.8V โมดูลนี้มีแผ่นผิวกันแสงสว่าง,ทิศทางมอง 12 โมง, การสลับระดับสีเทาเวลา 6 โมง
SF-TS177H-8784A-Nโมดูลเป็นรูปแบบ TFT-LCD และมันมีให้เลือกเช่นกันสําหรับตัวเลือกจอสัมผัสSFTO177DG-7062A-Tอุณหภูมิการทํางานจาก -20 °C ถึง +70 °C; อุณหภูมิการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
| สินค้า: | 1.77 นิ้ว TFT Display | การแก้ไข: | 128x160 |
|---|---|---|---|
| หน้าจอสัมผัส: | ไม่จําเป็น | ขนาดกระจกปก: | สามารถปรับแต่งได้ |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | SPI |
| เลขปิน: | 14 ปิน | การเชื่อมต่อ: | การผสม |
| ความสว่างของพื้นผิว: | 200 Cd/m2 | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ระยะเวลาการทํางาน: | -20°C ถึง +70°C | อุณหภูมิการเก็บ: | -30°C ถึง +80°C |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
FAQ:
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถรับได้.
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
A: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในระยะการออกแบบ, และเราจะทําตัวอย่างกับโลโก้ของคุณสําหรับการทดสอบตัวอย่างและอนุมัติของคุณ. เมื่ออนุมัติตัวอย่าง, การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ.
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.

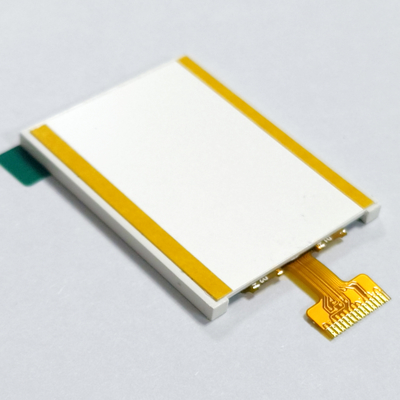

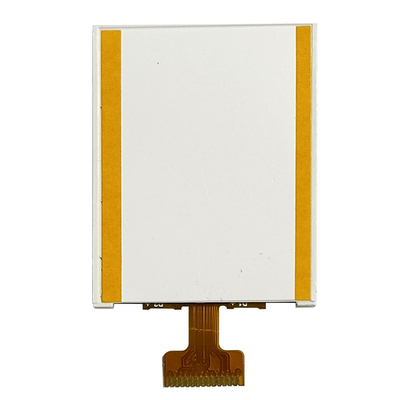

รูปภาพ 1.77 นิ้ว TFT LCD Display SPI 128x160 ST7735 จอสัมผัสผู้ขับ ภาพวาดสินค้า
คําอธิบาย Pin
1 NC NC
2 ระบบ GND
3 BL_K แบ็คไลท์ LED คาโทด
4 BL_A LED Athode ไฟหลัง
5 ระบบ GND
6 RESET Reset สัญญาณปิน (เปิด)
7 RS ข้อมูลหรือคําสั่ง เลือกปิน
8 SDA ซีเรียลข้อมูล input/output PIN
9 SCK อินเตอร์เฟซซีเรียล
10 IOVCC พลังงานไฟฟ้า
11 VCC การจําหน่ายพลังงาน ((2.8)
12 ชิป CS เลือก (เปิดช่อง ต่ํา)
13 ระบบ GND
14 NC NC
รหัสเริ่มต้น:
// ST7735S+HSD177
WriteComm ((0x11); //หลับออก
ความช้า ((120); //ความช้า 120ms
สต 7735S อัตราการถ่ายภาพ
WriteComm ((0xB1);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB2);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteComm ((0xB3);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
WriteData ((0x05));
WriteData ((0x3A);
WriteData ((0x3A);
ราคาเฟรม ST7735S
WriteComm ((0xB4); //การสลับจุด
WriteData ((0x03);
WriteComm ((0xC0))
WriteData ((0x62);
WriteData ((0x02);
WriteData ((0x04));
WriteComm ((0xC1);
WriteData ((0XC0))
WriteComm ((0xC2))
WriteData ((0x0D);
WriteData ((0x00);
WriteComm ((0xC3))
WriteData ((0x8D);
WriteData ((0xEA);
WriteComm ((0xC4))
WriteData ((0x8D);
WriteData ((0xEE);
สายไฟฟ้า ST7735S สายไฟฟ้า
WriteComm ((0xC5); // VCOM
WriteData ((0x0D);
WriteComm ((0x36); //MX, MY, รูปแบบ RGB
WriteData ((0xC8))
สต7735S กามาม่า ซีควีนซ์
WriteComm(0xE0);
WriteData ((0x0A);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x17));
WriteData ((0x37));
WriteData ((0x31);
WriteData ((0x2B);
WriteData ((0x2E);
WriteData ((0x2C);
WriteData ((0x29));
WriteData ((0x31);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03);
WriteData ((0x0D);
WriteComm ((0xE1);
WriteData ((0x0B);
WriteData ((0x1F);
WriteData ((0x0E);
WriteData ((0x12);
WriteData ((0x28));
WriteData ((0x24);
WriteData ((0x1F);
WriteData ((0x25);
WriteData ((0x25);
WriteData ((0x26));
WriteData ((0x30);
WriteData ((0x3C);
WriteData ((0x00);
WriteData ((0x05));
WriteData ((0x03);
WriteData ((0x0D);
ช่วงท้าย ST7735S กามามะ
WriteComm ((0x3A); // 65k โหมด
WriteData ((0x05));
WriteComm ((0x29); //แสดงต่อ

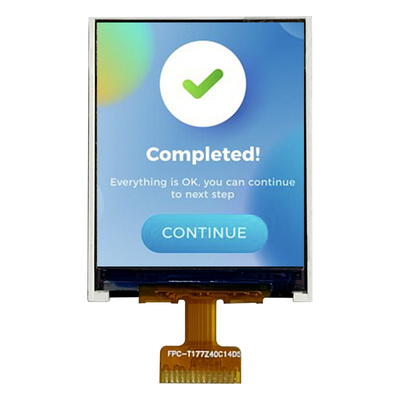

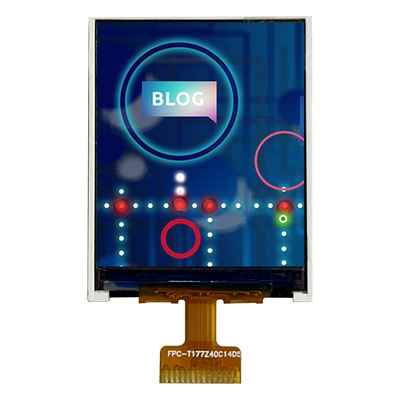

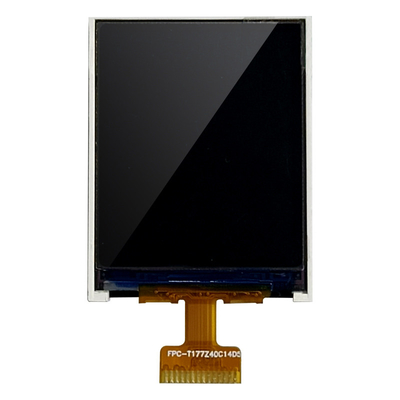

รูปภาพ 1.77 นิ้ว TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen optional, TFT LCD 1.77 นิ้ว ภาพสินค้า
โรงงานและการรับรอง
รูปภาพ 1.77 นิ้ว TFT LCD Display SPI 128x160 ST7735 Driver Touch Screen เป็นตัวเลือก สําหรับ TFT LCD 1.77 นิ้ว ข้อมูลเพิ่มเติม โปรดส่งสอบถามที่ sales2@saef.com.cn หรือ ck@saef.com.cn
