รายละเอียดสินค้า:
|
| สินค้า: | 3หน้าจอ LCD TFT ขนาด 0.5 นิ้ว | หน้าจอสัมผัส: | กับ ส.ป.ก |
|---|---|---|---|
| สัมผัสแบบ Capacitive: | ตัวเลือกมาตรฐานและตามต้องการ | การแก้ไข: | 320x480 จุด |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | มจร และ SPI |
| หมายเลขพิน: | 32 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 300cd/m2 (นิท) | อายุการใช้งาน LED: | 40,000 ชม |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ได้รับการรับรอง: | ISO9001:2015 & ISO14001:2015 |
| เน้น: | 3.5 นิ้วจอแสดงผล TFT LCD,3.5 นิ้ว TFT LCD Display Panel |
||
** ดาวน์โหลดใบข้อมูล **
3จอ LCD TFT ขนาด 0.5 นิ้ว พร้อมอินเตอร์เฟซ MCU ILI94883.5 นิ้ว ทัชพานีล TFT LCD คําอธิบายการแสดง
Saef Tech SFTO350PY-7118ACT เป็นโมดูล LCD TFT ขนาด 3.5 นิ้วในเส้นแยก มีความละเอียด HVGA 320x480 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 3.5 TFT
2ความละเอียด: 320x480
3มุมมอง: 12 โมง
4- ขนาดของกรอบ: 55.26*84.69*2.1 มิลลิเมตร
5. IC คนขับ: ILI9488
6ประเภทอินเตอร์เฟส: MCU
7. แผนการสัมผัส: พร้อมหรือไม่มี แผนการสัมผัส Resistive เป็นตัวเลือก
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
ลักษณะสินค้า:
1. SFTO350PY-7118ACT เป็นโมดูล TFT LCD มีขนาดเส้นแยก 3.5 นิ้ว, 320xRGBx480, จอจอ LCD TFT สีเต็ม
2. หน่วยนี้สนับสนุน MCU Interface. SFTO350PY-7118ACT มีขนาด 55.26*84.69 mm และขนาดพื้นที่ Active 48.96 x 73.44 mm
3. SFTO350PY-7118ACT มีการบูรณาการกับตัวควบคุม ILI9488 บนโมดูล และความดันไฟฟ้าที่ใช้ในระบบโลจิกของมันจะอยู่ในช่วง 2.6V ถึง 3.3V
4สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
5. SFTO350PY-7118ACT เป็นโมดูล LCD รูปแบบรูปภาพ มีความสว่าง 200 cd/m2 หากคุณต้องการใช้เป็นโหมดภูมิทัศน์ หรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
6. โมดูล LCD TFT 3.5 นิ้วนี้ทํางานได้ดีสําหรับอุปกรณ์ GPS, POS terminal, cash reader, scanner, home automation, conference phone, analyzers, home appliance, home automation, security system เป็นต้น
| สินค้า: | 3หน้าจอ LCD TFT ขนาด.5 นิ้ว | หน้าจอสัมผัส: | กับ CTP |
|---|---|---|---|
| ความจุสัมผัส: | แก้วปกปกแบบธรรมดาและธรรมดา เป็นตัวเลือก | การแก้ไข: | 320x480 จุด |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | MCU&SPI |
| หมายเลขปิน: | 32 ปิน | การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) |
| ความสว่างของพื้นผิว: | 300cd/m2 (ไนท์) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | การรับรอง: | ISO9001:2015 และ ISO14001:2015 |

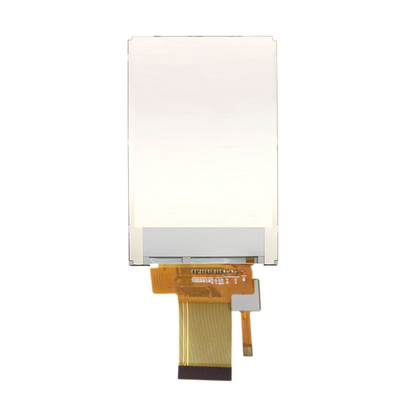

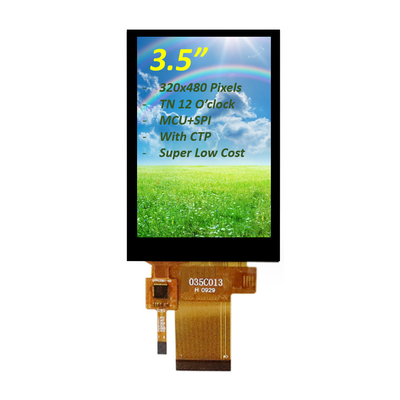

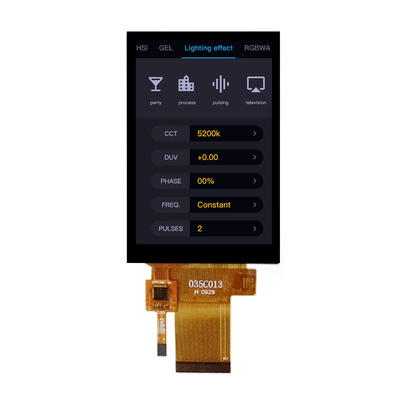

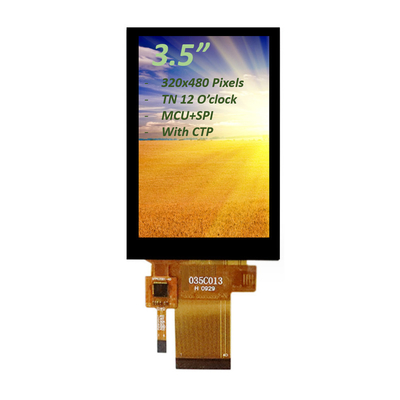

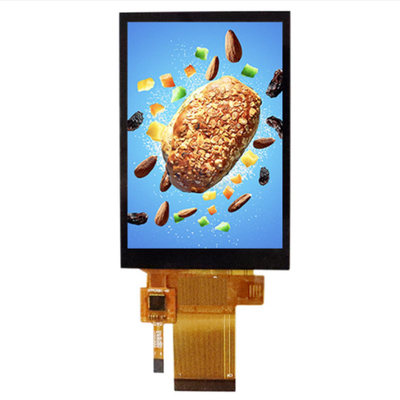

3จอ LCD TFT ขนาด 0.5 นิ้ว พร้อมอินเตอร์เฟซ MCU ILI94883.5 นิ้ว ทัชพานีล TFT LCDภาพสินค้า
รายละเอียดทางออนไลน์
| รายการ | สัญลักษณ์ | สภาพ | นาที | ประเภท | แม็กซ์ | หน่วย | |
| ความสว่างสีขาว (กลาง) | Lv |
Θ=0 ปกติ มุมมอง IBL= 120mA |
-- | 300 | -- | cd/m2 | |
| เวลาตอบสนอง | Tr+Tf | -- | 20 | 40 | ms | ||
| อัตราความแตกต่าง | CR | -- | 500 | -- | -- | ||
|
สี สี (CIE1931) |
สีขาว | Wx | 0.292 | 0.307 | 0.322 | ||
| วาย | 0.312 | 0.327 | 0.342 | ||||
|
มุมมอง |
โฮร์ |
ΘL |
CR≥10 |
-- | 70 | -- | |
| ΘR | -- | 70 | -- | ||||
|
Ver |
ธ | -- | 60 | -- | |||
| ΘD | -- | 60 | -- | ||||
| ความสอดคล้องความสว่าง | ค่าเฉลี่ย | Θ=0 | 80 | 90 | -- | % | |
| สี Gamut | NTSC | Θ=0 | 57 | 60 | -- | % | |
| ทิศทางการมองที่ดีที่สุด | 12 0'Clock | ||||||
คุณสมบัติไฟฟ้า
| รายการ | สัญลักษณ์ | นาที | แบบว่า | แม็กซ์ | หน่วย |
| ความดันไฟฟ้าแบบแอนาล็อก | VDD | 2.4 | 2.8 | 3.3 | V |
| ความดันไฟฟ้าแบบดิจิตอล | VDDI | 1.65 | 1.8 | 3.3 | |
| สัญญาณเข้า โวลเตชั่น | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ลักษณะของหน่วยไฟหลัง
| รายการ | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| ไฟไฟ LED | IL | - | 90 | 120 | mA |
| โลเตจ LED | VL | - | 2.8 | 3.2 | V |
| ระยะเวลาใช้งาน LED | นาที | 30000 | 40000 | - | ชั่วโมง |
อินเตอร์เฟซ LCM การนิยาม Pin
|
ปิน ไม่ ไม่ |
สัญลักษณ์ | หน้าที่ |
| 1 | XL | ดึงเส้นซ้าย |
| 2 | YU | ดึงวงจรด้านบน |
| 3 | XR | ต่อยเส้นขวา |
| 4 | YD | ดึงเส้นล่าง |
| 5 | GND | ดิน |
| 6 | IOVCC | พลังงาน 1.8V |
| 7 | VCC | พลังงานไฟฟ้า 2.8V |
| 8 | FMARK | สัญลักษณ์การร่วมเวลากรอบ |
| 9 | CS | ชิป เลือกปินการเข้า (ทํางานต่ํา) |
| 10 | RS | แสดงข้อมูล/ปินการเลือกคําสั่งพร้อมกัน |
| 11 | WR/SPI_SCL | การเขียนเปิดใน 8080 MCU อินเตอร์เฟซปาเลล / SCL pin เป็น Serial Clock |
| 12 | RD | อ่านเปิดใน 8080 MCU อินเตอร์เฟซขนาน |
| 13 | SPI_SDA | ปินเข้า/ออกข้อมูลลําดับสองทิศ |
| 14 | SPI_SDO | การออกข้อมูลลําดับ |
| 15 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 16 | GND | ดิน |
| 17-32 | DB0-DB15 | MCU อินเตอร์เฟซปาเลลบัสข้อมูล |
| 33 | LEDA | ไฟหลัง LED ((Anode) |
| 34-36 | LEDK | ไฟหลัง LED ((แคโทด) |
| 37 | GND | ดิน |
| 38 | IM0 | เลือกโหมดอินเตอร์เฟซ |
| 39 | IM1 | เลือกโหมดอินเตอร์เฟซ |
| 40 | IM2 | เลือกโหมดอินเตอร์เฟซ |
การสัมผัส FPC Pin
| 1 | CTP_RST | เปลี่ยนหน้าจอสัมผัส |
| 2 | CTP_INT | สัญญาณการตัดการใช้งานหน้าจอสัมผัส |
| 3 | CTP_SDA | สัญญาณข้อมูลจอสัมผัส |
| 4 | CTP_SCL | สัญญาณนาฬิกาจอสัมผัส |
| 5 | GND | ดิน |
| 6 | VDD | พลังงาน |
ทําไมต้องเลือกเรา
1เราให้บริการ LCD Display การแก้ไขตามความต้องการ
ผลิตภัณฑ์ของคุณมีความต้องการการใช้งานพิเศษ รายละเอียดไฟฟ้า รายละเอียดออนไลน์ คุณสมบัติการสัมผัส หรือมิติทางกลที่ต้องการจอที่กําหนดเองหรือไม่SAEF สามารถตอบสนองความต้องการ LCD ที่กําหนดเองของคุณ.
2. การแก้ไขทั้งหมดสําหรับจอสัมผัสและจอแสดงผล
คุณกังวลเกี่ยวกับการประกอบหน้าจอสัมผัสและหน้าจอแสดงออกหรือไม่SAEF สามารถให้บริการจอสัมผัสแบบกําหนดเองและมาตรฐาน รวมถึงการแก้ไขแบบสัมผัสหลายแบบแบบแบบ Resistive และ Capacitive รวมถึงการบริการการผูกสายตาและอากาศ.
3. ความมุ่งมั่นต่อคุณภาพที่น่าเชื่อถือ
SAEF ได้รับการรับรองโดย ISO9001: 2015 และ ISO14000 ตอบสนอง RoHS, REACH และกฎสิ่งแวดล้อมอื่น ๆ ในตลาดโลกการทดสอบความน่าเชื่อถือและการเก่า.
4. การจัดสรรในระยะยาว
ในสถานการณ์ปกติ สินค้าที่เราแนะนํา สามารถนําเสนอได้นานกว่า 5 ปีเราจะวางแผนทางเลือกล่วงหน้า เพื่อรับรองความต้องการการจัดหาของคุณในระยะยาว.
ESP8266 เชื่อมต่อกับ ili9488 3.5 นิ้วจอ TFT สําหรับการแสดง + การสัมผัส
1. ใช้ห้องสมุด TFT_eSPI
2. เนื้อหาการตั้งค่า
2-1) อุปกรณ์ติดต่อยังไง
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX แสดงว่าต้องใช้เส้นขนาน ซึ่งใช้ได้เฉพาะกับหน้าจอ ESP8266 และ ili9488
*หน้าจออื่น ๆ ต้องปรับตามคําอธิบายใน User_Setup.h และ User_Setup_Select.h เพื่อหลีกเลี่ยงการเลี่ยง!!
แก้ไข User_Setup.h
ค้นหาไฟล์ User_Setup.h ในตําแหน่งห้องสมุดและปรับเปลี่ยนคําบรรยายตามแบบของจอ TFT
#define ILI9488_DRIVER // เตือน: อย่าเชื่อม ILI9488 แสดง SDO กับ MISO หากอุปกรณ์อื่น ๆ แบ่งปันรถเมล์ SPI (TFT SDO ไม่ tristate เมื่อ CS เป็นสูง)
ยกเลิกการแสดงความคิดเห็นกับไดรเวอร์นี้ และคืน Li9341 ตามปกติในความคิดเห็น
เพิ่มปารามิเตอร์สองตัว
#กําหนด TFT_WIDTH 480
#กําหนดความสูง TFT 320
เนื่องจากผมกําลังใช้หน้าจอ 480*320 ไม่มีพารามิเตอร์ที่ตรงกันในไฟล์ ดังนั้นผมสามารถเพิ่มมันและใช้มันโดยตรงถ้ามีพารามิเตอร์ของหน้าจอที่ตรงกันในไฟล์
ไฟล์ยังคงเลื่อนลง
ค้นหา #define TOUCH_CS PIN_D2 และ uncomment (ตรงกับพอร์ต wiremap)
2-3) แก้ไข User_Setup_Select.h
เปิด #include
เปิด #include
*สําหรับประเภทหน้าจออื่น ๆ, คุณจําเป็นต้องเปิดไฟล์ Driver User_Setups/Setup20_ILI9488.h ที่ตรงกัน เพื่อตรวจสอบว่าปินที่กําหนดเป็นเหมือนกันกับที่อยู่ในแผนภาพสายไฟ
2-4) ลองมันไปวิ่ง
เปิดตัวอย่าง -TFT_eSPI-Generic-Touch_calivrate ใน Arduino (ตัวอย่างนี้เรียกว่าการปรับขนาดการสัมผัส, การสัมผัสต้องมีการปรับขนาด)
ติดตาม ตัว อย่าง ที่ มี ใน ห้องสมุด และ เล่น ตาม ความ ต้องการ ของ คุณ
