รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 3หน้าจอ LCD TFT ขนาด 0.5 นิ้ว | หน้าจอสัมผัส: | พร้อมหรือไม่ พร้อมแผ่นสัมผัสแบบต้านทาน |
|---|---|---|---|
| สัมผัสแบบ Capacitive: | สามารถเลือกกระจกครอบมาตรฐานและแบบกำหนดเองได้ | การแก้ไข: | 320x480 จุด |
| ดูทิศทาง: | 12:00 น | อินเตอร์เฟซ: | มจร |
| หมายเลขพิน: | 32 พิน | การเชื่อมต่อ: | การเสียบปลั๊ก (ปรับแต่งได้) |
| ความส่องสว่างของพื้นผิว: | 200cd/m2 (ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS | ได้รับการรับรอง: | ISO9001:2015 & ISO14001:2015 |
| เน้น: | 3.5 นิ้วจอแสดงผล TFT LCD,หน้าจอ LCD HVGA TFT,หน้าจอ LCD ขนาด 320x480 tft |
||
3.5 นิ้ว TFT Portrait Type LCD Display พร้อม ILITEK ILI9488 MCU Interface Driver 320x480 HVGAคําอธิบายการแสดง
Saef Tech SF-TC350H-8942A-N เป็นโมดูล LCD TFT ขนาด 3.5 นิ้วในเส้นแยกด้วยความละเอียด HVGA 320x480 พิกเซล
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาดจอ LCD: 3.5 TFT
2ความละเอียด: 320x480
3มุมมอง: 12 โมง
4- ขนาดของกรอบ: 55.26*84.69*2.1 มิลลิเมตร
5. IC คนขับ: ILI9488
6ประเภทอินเตอร์เฟส: MCU
7. แผนการสัมผัส: พร้อมหรือไม่มี แผนการสัมผัส Resistive เป็นตัวเลือก
8. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
ลักษณะสินค้า:
1. SF-TC350H-8942A-N เป็นโมดูล TFT LCD มีขนาดเส้นแยก 3.5 นิ้ว, 320xRGBx480, หน้าจอ LCD TFT สีเต็ม
2. หน่วยนี้สนับสนุน MCU Interface. SF-TC350H-8942A-N มีขนาด 55.26*84.69 mm และขนาดพื้นที่ทํางาน 48.96 x 73.44 mm
3. SF-TC350H-8942A-N มีการบูรณาการกับตัวควบคุม ILI9488 บนโมดูล และความดันไฟฟ้าที่ใช้ในระบบโลจิกของมันจะอยู่ในช่วง 2.6V ถึง 3.3V
4สามารถทํางานได้ในอุณหภูมิจาก -20 °C ถึง +70 °C; อุณหภูมิในการเก็บของของมันอยู่ระหว่าง -30 °C ถึง +80 °C
5. SF-TC350H-8942A-N เป็นโมดูล LCD รูปแบบรูปภาพ มีความสว่าง 200 cd/m2 หากคุณต้องการใช้เป็นโหมดภูมิทัศน์ หรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อการสนับสนุนทางเทคนิคเพิ่มเติม
6. โมดูล LCD TFT 3.5 นิ้วนี้ทํางานได้ดีสําหรับอุปกรณ์ GPS, POS terminal, cash reader, scanner, home automation, conference phone, analyzers, home appliance, home automation, security system เป็นต้น
| สินค้า: | 3หน้าจอ LCD TFT ขนาด.5 นิ้ว | หน้าจอสัมผัส: | พร้อมหรือไม่มีแผ่นสัมผัสแบบต้านทาน |
|---|---|---|---|
| ความจุสัมผัส: | แก้วปกปกแบบธรรมดาและธรรมดา เป็นตัวเลือก | การแก้ไข: | 320x480 จุด |
| ทิศทางการดู: | 12:00 | อินเตอร์เฟซ: | MCU |
| เลขปิน: | 32 ปิน | การเชื่อมต่อ: | ปุ่ม (สามารถปรับแต่ง) |
| ความสว่างของพื้นผิว: | 200cd/m2 (นิท) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS | การรับรอง: | ISO9001:2015 และ ISO14001:2015 |

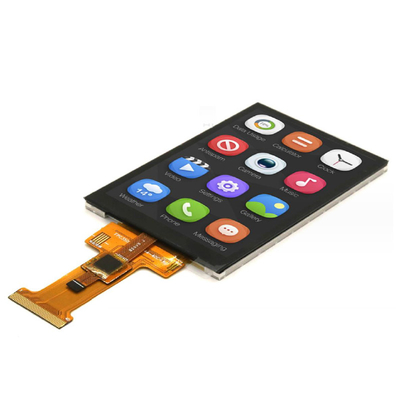

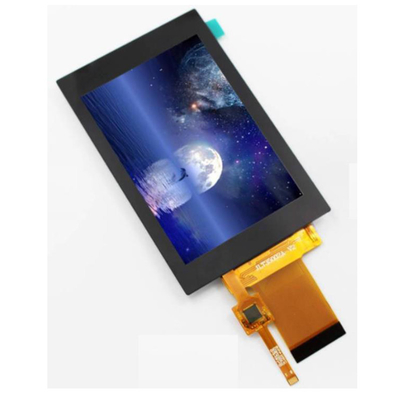

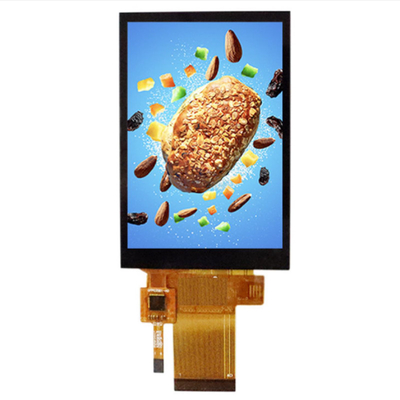

MCU 3.5 นิ้ว TFT LCD, 3.5 " 320x480 HVGA LCD แสดงภาพสินค้าจริง
ESP8266 เชื่อมต่อกับ ili9488 3.5 นิ้วจอ TFT สําหรับการแสดง + การสัมผัส
1. ใช้ห้องสมุด TFT_eSPI
2. เนื้อหาการตั้งค่า
2-1) อุปกรณ์ติดต่อยังไง
VCCLED - 3.3
GND - GND
CS - D8
RST - D4
DC/RS - D3
SD1 ((MOSI) T_DIN - D7
SCKT_CLK - D5
T_D0 - D6
T_CS - D2
* XXX/XXX แสดงว่าต้องใช้เส้นขนาน ซึ่งใช้ได้เฉพาะกับหน้าจอ ESP8266 และ ili9488
*หน้าจออื่น ๆ ต้องปรับตามคําอธิบายใน User_Setup.h และ User_Setup_Select.h เพื่อหลีกเลี่ยงการเลี่ยง!!
แก้ไข User_Setup.h
ค้นหาไฟล์ User_Setup.h ในตําแหน่งห้องสมุดและปรับเปลี่ยนคําบรรยายตามแบบของจอ TFT
#define ILI9488_DRIVER // เตือน: อย่าเชื่อม ILI9488 แสดง SDO กับ MISO หากอุปกรณ์อื่น ๆ แบ่งปันรถเมล์ SPI (TFT SDO ไม่ tristate เมื่อ CS เป็นสูง)
ยกเลิกการแสดงความคิดเห็นกับไดรเวอร์นี้ และคืน Li9341 ตามปกติในความคิดเห็น
เพิ่มปารามิเตอร์สองตัว
#กําหนด TFT_WIDTH 480
#กําหนดความสูง TFT 320
เนื่องจากผมกําลังใช้หน้าจอ 480*320 ไม่มีพารามิเตอร์ที่ตรงกันในไฟล์ ดังนั้นผมสามารถเพิ่มมันและใช้มันโดยตรงถ้ามีพารามิเตอร์ของหน้าจอที่ตรงกันในไฟล์
ไฟล์ยังคงเลื่อนลง
ค้นหา #define TOUCH_CS PIN_D2 และ uncomment (ตรงกับพอร์ต wiremap)
2-3) แก้ไข User_Setup_Select.h
เปิด #include
เปิด #include
*สําหรับประเภทหน้าจออื่น ๆ, คุณจําเป็นต้องเปิดไฟล์ Driver User_Setups/Setup20_ILI9488.h ที่ตรงกัน เพื่อตรวจสอบว่าปินที่กําหนดเป็นเหมือนกันกับที่อยู่ในแผนภาพสายไฟ
2-4) ลองมันไปวิ่ง
เปิดตัวอย่าง -TFT_eSPI-Generic-Touch_calivrate ใน Arduino (ตัวอย่างนี้เรียกว่าการปรับระดับการสัมผัส, การสัมผัสต้องมีการปรับระดับ)
ติดตาม ตัว อย่าง ที่ มี ใน ห้องสมุด และ เล่น ตาม ความ ต้องการ ของ คุณ
ในที่สุด ผมไม่รู้อะไรมากเกี่ยวกับหลักการ แต่โชคดีที่ได้รู้ว่า อาจมีข้อพลาดในการตั้งค่าเฉพาะอย่างยิ่งและในขณะเดียวกันพบกับปัญหาที่จะไปยังเว็บไซต์ในประเทศและต่างประเทศเพื่อลองโชคผมไม่มีเวลาตรวจสอบใหม่ครับ แค่พูดคุยกันเรื่องทางที่จะไป ขอให้ทุกคนโชคดีครับ
