รายละเอียดสินค้า:
|
| คำหลัก: | TFT ขนาด 7 นิ้ว | หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดครอบแก้ว: | สามารถปรับแต่งได้ |
| อินเตอร์เฟซ LCM: | แอลวีดีเอส | ความส่องสว่างของพื้นผิว: | 300 ซีดี/ตร.ม |
| อายุการใช้งาน LED: | 40,000 ชม | หมุด: | 20 พิน |
| ดูทิศทาง: | มุมมองทั้งหมด (85/85/85/85) | อินเทอร์เฟซ CTP: | ไอทูซี |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 1024x600 TFT LCD,7 นิ้ว TFT LCD,PCAP Touch Screen TFT LCD |
||
7 นิ้ว 1024x600 LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS การนําเสนอสินค้า
รายละเอียดสินค้าอย่างรวดเร็ว:
1ขนาด LCD: 7 ′′ นิ้ว TFT
2ความละเอียด: 1024x600
3มุมมอง: ฟรี
4- ขนาดเส้นฉาก: 165x100x5.7mm
5ประเภทอินเตอร์เฟซ LCM: LVDS
6ประเภทอินเตอร์เฟซ CTP: I2C
7. อุณหภูมิ: ด้านบน -20°C ถึง +70°C; ด้านใต้ -30°C ถึง +80°C
8. แผนการสัมผัส: จอสัมผัสจุลภาพ ((CTP)

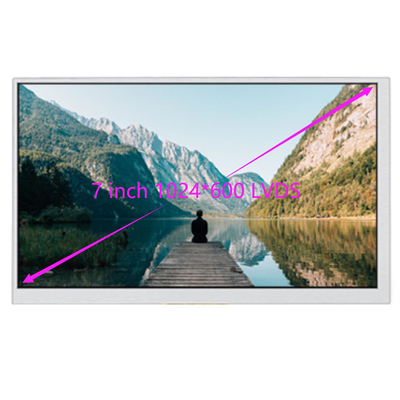

SAEF Technology ZDX070BIV1-B3 เป็นหน้าจอ LCD TFT มุมชมเต็มแบบ IPS ขนาด 7 นิ้ว มีความละเอียด 1024x600 พิกเซล มี Capacitive Touch Screen (CTP) และแก้วปกสามารถปรับแต่งได้
โมดูล LCD นี้มีขนาด 165x100x5.7mm และขนาด AA คือ 154.2144 ((H) ×85.92 ((V) mm. โมดูล TFT ขนาด 7 นิ้วนี้มี PCAP ((Capacitive Touch Screen)ZDX070BIV1-B3 อินเตอร์เฟซ LCM กับ LVDS อินเตอร์เฟสอินเตอร์เฟซ CTP คือ I2C. ZDX070BIV1-B3 มีความสว่างพื้นผิว 300cd / m2 (นิท), โมดูลจอ LCD นี้สามารถทํางานได้ในอุณหภูมิจาก 20 ° C ถึง + 70 ° C.

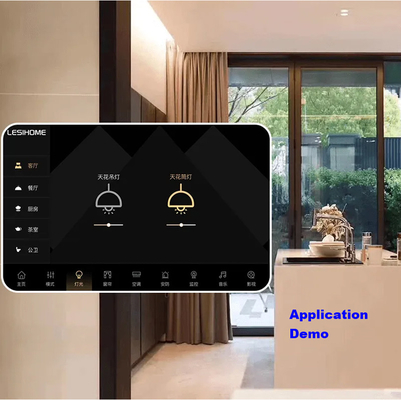

โมดูล LCD TFT 7 หน่วยนี้ถูกใช้อย่างแพร่หลายในอุปกรณ์วัด อุปกรณ์การแพทย์ อุปกรณ์อัตโนมัติบ้าน ระบบความปลอดภัยการเข้าถึง ราคาตราซุปเปอร์มาร์เก็ต และอุปกรณ์ครัวเรือน อุปกรณ์ GPS เป็นต้น
| คําสําคัญ: | 7 นิ้ว TFT | หน้าจอสัมผัส: | CTP ((จอสัมผัสขนาดจุ) |
|---|---|---|---|
| การแก้ไข: | 1024x600 จุด | ขนาดกระจกปก: | สามารถปรับเปลี่ยนได้ |
| อินเตอร์เฟซ LCM: | LVDS | ความสว่างของพื้นผิว: | 300 Cd/m2 |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | ปิ้น: | 20 ปิน |
| ทิศทางการดู: | มุมมองทั้งหมด ((85/85/85/85) | อินเตอร์เฟซ CTP: | I2C |
| ระยะเวลาการทํางาน: | ¥20°C ถึง +70°C | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
7 นิ้ว 1024x600 LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS การวาดสินค้า
7 นิ้ว 1024x600 LVDS TFT LCD พร้อม CTP, PCAP Touch Screen 7 นิ้ว IPS ภาพสินค้า
สิ่งอํานวยความสะดวกและใบรับรอง
LVDS คืออะไร
LVDS (Low Voltage Differential Signaling): เป็นอินเตอร์เฟซเทคโนโลยีการส่งสัญญาณความดันต่ํา It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.
ในช่วงปีที่ผ่านมา ด้วยการพัฒนาอย่างรวดเร็วของอุตสาหกรรมอิเล็กทรอนิกส์ อุปกรณ์จอฉลาดยังทําความสําเร็จอย่างยอดเยี่ยม และจอความละเอียดสูงได้รับความโปรดปรานจากผู้บริโภคปัจจุบัน, อินเตอร์เฟซโปรโตคอลการแสดงความละเอียดสูงประกอบด้วย RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One เป็นต้น
มาตรฐานระดับ LVDS ใช้คู่ (สอง) เส้นสัญญาณความแตกต่างในการส่งข้อมูล
โดยการขับเคลื่อนปัจจุบันที่มั่นคง 3.5mA การส่งข้อมูลสามารถส่งผ่านความเร็วสูงด้วยสัญญาณความแตกต่างขนาดต่ํามาก 350mV ที่ 100Ω จุดสิ้นสุดความเร็วในการส่งข้อมูลจํากัดสูงสุด 655 Mbit/s ภายในรายละเอียดแต่นั่นไม่ใช่ขีดจํากัด ด้วยการประมวลผลที่แตกต่างกันของผู้ผลิตครึ่งขนส่งแต่ละคน มันสามารถที่จะบรรลุความเร็วในการส่งความเร็วสูงประมาณ 3 กิ๊บิตต่อวินาที
สัญญาณความแตกต่างสองตัว, สัญญาณอิเล็กตรอดบวก (A +) และสัญญาณอิเล็กตรอดลบ (B−), มีศูนย์กลางบนความกระชับกําลังร่วม (Voc) ของ 1.2 V,และสัญญาณทั้งสองตัวสั่นสะเทือนด้วยความแตกต่างของพลังงาน 350 mV. จากนั้น, ความแตกต่างของออสซิลโลสโกปจะวัดด้วย sonda, และรูปคลื่นสัญญาณเช่นรูป 2 ได้รับ. นี่คือความแตกต่างของขนาดระหว่างสองสัญญาณ ((A +) − ((B−)).โดยการวัดด้วยเครื่องสํารวจความแตกต่างแต่รูปคลื่นสัญญาณดังกล่าวไม่ได้มีอยู่ในทางกายภาพ
โครงสร้างพื้นฐานของตัวส่งและตัวรับของ LVDS แสดงอยู่ในรูปด้านล่าง มันใช้สายสองสาย (เช่น เส้นสัญญาณความแตกต่าง) เพื่อส่งสัญญาณเดียวและถูกขับโดยแหล่งกระแสไฟฟ้าคงที่, นั่นก็คือการขับเคลื่อนกระแสไฟฟ้า (ไม่เหมือนกับระดับที่ขับเคลื่อนแรงดัน เช่น TTL และ CMOS)
ระหว่างนั้น ทรานซิสเตอร์ที่มีผลสนามในตัวขับ (ไม่จําเป็นต้องเป็นทรานซิสเตอร์ที่มีผลสนาม เพราะรายละเอียดเทคนิค LVDS เน้นเฉพาะด้านไฟฟ้าการเชื่อมต่อและการปิดสายของอินเตอร์เฟซ LVDS, และไม่มีความต้องการที่ชัดเจนสําหรับกระบวนการผลิต, สื่อการส่งและความแรงกดไฟฟ้า, นั่นก็คือมันสามารถทําสําเร็จด้วย CMOS, GaAs หรือกระบวนการอื่น ๆ,และแมวสีดําและแมวสีขาวที่จับหนูได้ เป็นแมวที่ดี) เพื่อสร้างวงจรสลับสะพานเต็มใช้ในการควบคุมทิศทางการไหลของกระแสไฟฟ้า 3.5mAเครื่องกันปลาย 100 ออห์มเชื่อมต่อในระยะ paralel ระหว่างปลาย inverting และปลาย inverting ของตัวรับ, เพื่อให้กระแสไฟฟ้าสามารถผลิตความตึงเครียดผ่านตัวต่อต้าน แล้วระดับสูงและต่ําจะถูกสร้างขึ้นโดยการตัดสินของตัวรับ
เมื่อ Q2 และ Q3 เปิด และ Q1 และ Q4 ติดปิด ไฟฟ้าที่แหล่งปันทิปจะไหลผ่าน Q3 ไปยังตัวรับและลงไปผ่าน 100 ออห์มความต้านทานปลาย และจากนั้นกลับไปที่ปลายการขับเคลื่อน, และสุดท้ายผ่านผ่าน Q2 ไปยังพื้นดิน (GND), ปัจจุบันของ 3.5mA ผลิตความแรงดันตก 350mV บน 100 ohm resistor, ในเวลานี้,ความตึงเครียดที่ปลายทาง inverting มากกว่าความตึงเครียดที่ปลายทาง inverting, และการออกคือระดับสูง "H".
คําค้นหา: tft 7" 7 tft lcd, 7" tft lcd, LVDS 7 นิ้ว tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 นิ้ว tft display, tft display 7 นิ้ว LVDS, tft display 7", 7 นิ้ว tft lcd display7 นิ้วสัมผัส TFT, 7 นิ้ว TFT touch lcd display, TFT 7 นิ้วกับ CTP, 7 นิ้ว CTP touch TFT, 7 นิ้ว TFT CTP touch lcd
