รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | จอแสดงผล HDMI ขนาด 7 นิ้ว | ปณิธาน: | 800*480 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | USB เป็น IIC | เข้ากันได้กับ: | ราสเบอร์รี่ Pi、BB Black、Banana Pi |
| สนับสนุน: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | ความสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | 800x480 7 นิ้วจอแสดงผล HDMI,Raspberry Pi 7 นิ้ว HDMI Display,800x480 Industrial TFT Display |
||
จอแสดงผล HDMI 7 นิ้ว, จอแสดงผล PCAP TFT ขนาด 7 นิ้ว
SFRA700H-800480ACT-01 เป็นโมดูล HDMI TFT LCD ซึ่งรวม TFT LCD, PCAP touch และบอร์ดควบคุม
1. หน้าจอ IPS ขนาด 4.3 นิ้วความละเอียดฮาร์ดแวร์ 800 × 480 จุด
2. การควบคุมแบบสัมผัส 5 จุดแบบ Capacitive
3. แผงสัมผัสแบบ capacitive กระจกนิรภัยความแข็ง> = 6H
4. รองรับ Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 ต้องใช้อะแดปเตอร์เสริม DSI-Cable-15cm.
5. ขับ LCD โดยตรงผ่านอินเทอร์เฟซ DSI ของ Raspberry Pi ด้วยอัตราการรีเฟรชสูงถึง 60Hz
6. เมื่อใช้กับ Raspberry Pi, Raspberry Pi OS / Ubuntu / Kali และ Retropie ได้รับการสนับสนุน โดยไม่ต้องใช้ไดรฟ์
7. รองรับการควบคุมความสว่างของแบ็คไลท์ผ่านซอฟต์แวร์
| คำสำคัญ: | จอแสดงผล HDMI ขนาด 7 นิ้ว | ปณิธาน: | 800*480 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | USB เป็น IIC | เข้ากันได้กับ: | Raspberry Pi, BB Black, กล้วยปี่ |
| สนับสนุน: | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เวอร์ชั่น | 01 | ||
| รองรับสัญญาณ | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| สัมผัส | มาตรฐาน USB | ||
| VGA | ไม่รองรับ | ||
| อินเทอร์เฟซบนเมนบอร์ด | ป้อนข้อมูล | HDMI | แพทช์ HDMI ชนิด A ตัวเมีย 19 พิน (แนวนอน) |
| ยูเอสบี | MICRO 5P USB ตัวเมีย B ประเภท 5.9 มม. (แนวนอน) | ||
| อินเทอร์เฟซหูฟัง | NC | ||
| อินเทอร์เฟซแบบสัมผัส | 6 พิน | FPC-0.5-6PIN (แนวนอน) | |
| อินเทอร์เฟซการแสดงผล | RGB 50 พิน | FPC-0.5-50PIN (แนวนอน) | |
| เครื่องเสียง | เอาต์พุตเสียง | 8Ω1.5W | 4PIN-1.25 H1.8 ที่นั่งผู้หญิงบางเฉียบ (แนวนอน) |
| แหล่งจ่ายไฟ | กำลังไฟเข้า | อินพุต USB 5V (+/-0.5V) | |
| แสดง Vop | 3.3V | ||
| การทำงานของพลังงาน | เปิดจอแสดงผล | ||
| การใช้พลังงานสแตนด์บายของเมนบอร์ด | ＜0.25W | ||
| เมนู OSD | เมนู (สำรอง) | ความสว่าง คอนทราสต์ การแก้ไขอัตโนมัติ เฟส นาฬิกา ตำแหน่งฟิลด์ การตั้งค่าฟังก์ชัน รีเซ็ต ฯลฯ | |
| ภาษา(สำรอง) | จีน อังกฤษ ฝรั่งเศส เยอรมัน อิตาลี สเปน รัสเซีย เกาหลี ญี่ปุ่น ฯลฯ | ||
| ปุ่ม (จอง) | พาวเวอร์, เมนู, ขึ้น, ลง, ออก | ||

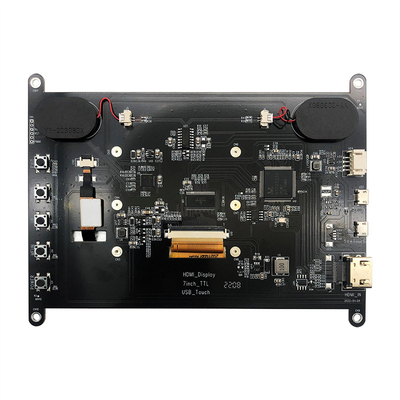

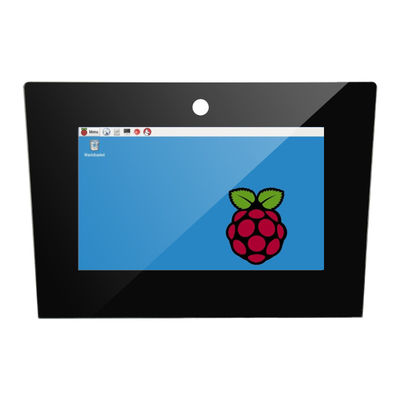

จอแสดงผล HDMI 7 นิ้ว, จอแสดงผล PCAP TFT ขนาด 7 นิ้วภาพสินค้า
ความละเอียดพินอินเทอร์เฟซ HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 ป้องกัน |
| 3 | ข้อมูล TMDS2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 ป้องกัน |
| 6 | ข้อมูล TMDS1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 ป้องกัน |
| 9 | ข้อมูล TMDS0- |
| 10 | นาฬิกาข้อมูล TMDS+ |
| 11 | TMDS DATA CLOCK ป้องกัน |
| 12 | นาฬิกาข้อมูล TMDS- |
| 13 | CEC (อุปกรณ์เสริมสำหรับการควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค) |
| 14 | สงวนไว้ (ในสายเคเบิล แต่ NC บนอุปกรณ์) |
| 15 | เอสซีแอล(DDC) |
| 16 | SDA(DDC) |
| 17 | กราวด์ DDC/CEC |
| 18 | +5V (แหล่งจ่ายไฟ) |
| 19 | สายโพรบ Hot-swap |
ความคมชัดของพิน USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
คำจำกัดความ USB TP Pin
| 1 | VCC |
| 2 | ด- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
นิยามพินอินเทอร์เฟซของลำโพง
| 1 | ROUT+ |
| 2 | ปราชัย- |
| 3 | LOUT- |
| 4 | LOUT+ |
6,ความละเอียดขา LCD
| 1 |
VLED+
|
กำลังไฟสำหรับไฟแบ็คไลท์ LED (แอโนด)
|
| 2 |
VLED+
|
กำลังไฟสำหรับไฟแบ็คไลท์ LED (แอโนด)
|
| 3 |
VLED-
|
กำลังไฟสำหรับไฟแบ็คไลท์ LED (แคโทด)
|
| 4 |
VLED-
|
กำลังไฟสำหรับไฟแบ็คไลท์ LED (แคโทด)
|
| 5 |
GND
|
กราวด์ไฟฟ้า
|
| 6 |
VCOM
|
แรงดันไฟฟ้าทั่วไป
|
| 7 |
DVDD
|
กำลังไฟฟ้าสำหรับวงจรดิจิตอล
|
| 8 |
โหมด
|
เลือกโหมด DE/SYNC
|
| 9 |
DE
|
เปิดใช้งานการป้อนข้อมูล
|
| 10 |
VS
|
อินพุตซิงค์แนวตั้ง
|
| 11 |
HS
|
อินพุตซิงค์แนวนอน
|
| 12 |
B7
|
ข้อมูลสีน้ำเงิน (MSB)
|
| 13 |
B6
|
ข้อมูลสีน้ำเงิน
|
| 14 |
B5
|
ข้อมูลสีน้ำเงิน
|
| 15 |
B4
|
ข้อมูลสีน้ำเงิน
|
| 16 |
B3
|
ข้อมูลสีน้ำเงิน
|
| 17 |
B2
|
ข้อมูลสีน้ำเงิน
|
| 18 |
B1
|
ข้อมูลสีน้ำเงิน
|
| 19 |
B0
|
ข้อมูลสีน้ำเงิน (LSB)
|
| 20 |
G7
|
ข้อมูลสีเขียว (MSB)
|
| 21 |
G6
|
ข้อมูลสีเขียว
|
| 22 |
G5
|
ข้อมูลสีเขียว
|
| 23 |
G4
|
ข้อมูลสีเขียว
|
| 24 |
G3
|
ข้อมูลสีเขียว
|
| 25 |
G2
|
ข้อมูลสีเขียว
|
| 26 |
G1
|
ข้อมูลสีเขียว
|
| 27 |
G0
|
ข้อมูลสีเขียว (LSB)
|
| 28 |
R7
|
ข้อมูลสีแดง (MSB)
|
| 29 |
R6
|
ข้อมูลสีแดง
|
| 30 |
R5
|
ข้อมูลสีแดง
|
| 31 |
R4
|
ข้อมูลสีแดง
|
| 32 |
R3
|
ข้อมูลสีแดง
|
| 33 |
R2
|
ข้อมูลสีแดง
|
| 34 |
R1
|
ข้อมูลสีแดง
|
| 35 |
R0
|
ข้อมูลสีแดง (LSB) |
| 36 |
GND
|
กราวด์ไฟฟ้า
|
| 37 |
DCLK
|
นาฬิกาตัวอย่าง
|
| 38 |
GND
|
กราวด์ไฟฟ้า
|
| 39 |
ซ้าย/ขวา
|
การเลือกซ้าย / ขวา
|
| 40 |
U/D
|
เลือกขึ้น/ลง
|
| 41 |
VGH
|
Gate ON แรงดันไฟฟ้า
|
| 42 |
VGL
|
แรงดันปิดประตู
|
| 43 |
AVDD
|
กำลังสำหรับวงจรอนาล็อก
|
| 44 |
รีเซ็ต
|
พินรีเซ็ตทั่วโลก
|
| 45 |
NC
|
ไม่มีการเชื่อมต่อ
|
| 46 |
VCOM
|
แรงดันไฟฟ้าทั่วไป
|
| 47 |
DITHB
|
ฟังก์ชัน Dithering
|
| 48 |
GND
|
กราวด์ไฟฟ้า
|
| 49 |
NC
|
ไม่มีการเชื่อมต่อ
|
| 50 |
NC
|
ไม่มีการเชื่อมต่อ
|
คำจำกัดความพินของแผงสัมผัส
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
