รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | 5" HDMI Round Display | ปณิธาน: | 1080*1080 พิกเซล |
|---|---|---|---|
| สนับสนุน: | HDMI1.3、HDMI1.4、HDCP1.4、HDCP2.2 | เข้ากันได้กับ: | ราสเบอร์รี่ Pi、BB Black、Banana Pi |
| อินเทอร์เฟซ CTP: | USB เป็น IIC | ความสว่างของพื้นผิว: | 400 cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล LCD แบบกลม HDMI,จอ LCD ทรงกลม Raspberry Pi4,จอแสดงผล TFT อุตสาหกรรม 1080x1080 |
||
จอภาพ HDMI 5 นิ้ว, จอแสดงผล PCAP TFT ขนาด 5 นิ้ว คุณสมบัติ
SFHDMI500H-108108A-CT เป็นโมดูล HDMI TFT LCD ซึ่งรวม TFT LCD, PCAP touch และบอร์ดควบคุม
1- โมดูลนำเสนอเอาต์พุตสัญญาณดิจิตอล HDMI จากพีซีอย่างสมบูรณ์แบบบนหน้าจอ LCD 1080*1080
2- รองรับมาตรฐาน HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2แหล่งสัญญาณ HDMI เข้ากันได้กับมินิพีซีทั่วไปเช่น Raspberry Pi, BB Black, Banana Pi เป็นต้น
3- TOUCH มาจาก USB ถึง I2C ไม่จำเป็นต้องติดตั้งไดรเวอร์
4- การออกแบบส่วนใหญ่ใช้บนจอแสดงผล Raspberry Pi และยังสามารถใช้กับอุปกรณ์สัมผัสหน้าจอขนาดเล็กควบคุมอุตสาหกรรม HDMI อื่น ๆเมื่อใช้เป็นจอแสดงผล Raspberry Pi จะรองรับ Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ แบบสัมผัสเดียว
5- เมื่อใช้เป็นจอแสดงผลคอมพิวเตอร์ รองรับ Windows 7/8/10 สัมผัส 5 จุด โดยไม่ต้องใช้ไดรเวอร์
คุณลักษณะการแสดงผล TFT:
| พารามิเตอร์ | ข้อมูลจำเพาะ | หน่วย | ข้อสังเกต |
| พื้นที่ใช้งาน | 127.008 (ส) ×127.008 (วี) | มม | วงกลม |
| จำนวนพิกเซล | 1080(H) RGB × 1080(V) | Pixel | |
| Pixel Pitch | 0.1176 (สูง) ×0.1176 (วี) | มม | |
| การจัดพิกเซล | 1พิกเซล2โดเมน | ||
| แสดงสี | 16.7 ล้าน | สี | |
| ขอบเขตสี | 80%(ขั้นต่ำ) 86%(ทั่วไป) | ||
| โหมดการแสดงผล | ปกติโหมด Black Transmissive | ||
| โครงร่างมิติ | 143 (ส) × 140(วี) × 4.2(ล) | มม | |
| ดูทิศทาง (ตามนุษย์) | U/D/L/R ดูทิศทางฟรี | หมายเหตุ 1,2 |
หมายเหตุ: 1. ที่ทิศทาง U/D/L/R มุมมองจะเหมือนกัน
หมายเหตุ: 2. ทิศทาง Algin ของ TFT และ CF LC
| เวอร์ชั่น | 01 | ||
| รองรับสัญญาณ | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| สัมผัส | มาตรฐาน USB | ||
| VGA | ไม่รองรับ | ||
| อินเทอร์เฟซบนเมนบอร์ด | ป้อนข้อมูล | HDMI | แพทช์ HDMI ชนิด A ตัวเมีย 19 พิน (แนวนอน) |
| ยูเอสบี | MICRO 5P USB ตัวเมีย B ประเภท 5.9 มม. (แนวนอน) | ||
| อินเทอร์เฟซหูฟัง | NC | ||
| อินเทอร์เฟซแบบสัมผัส | 6 พิน | FPC-0.5-6PIN (แนวนอน) | |
| อินเทอร์เฟซการแสดงผล | 49 พิน | FPC-0.5-50PIN (แนวนอน) | |
| เครื่องเสียง | เอาต์พุตเสียง | 8Ω1.5W | 4PIN-1.25 H1.8 ที่นั่งผู้หญิงบางเฉียบ (แนวนอน) |
| แหล่งจ่ายไฟ | กำลังไฟเข้า | อินพุต USB 5V (+/-0.5V) | |
| แสดง Vop | 3.3V | ||
| การทำงานของพลังงาน | เปิดจอแสดงผล | ||
| การใช้พลังงานสแตนด์บายของเมนบอร์ด | ＜0.25W | ||
| เมนู OSD | เมนู (สำรอง) | ความสว่าง คอนทราสต์ การแก้ไขอัตโนมัติ เฟส นาฬิกา ตำแหน่งฟิลด์ การตั้งค่าฟังก์ชัน รีเซ็ต ฯลฯ | |
| ภาษา(สำรอง) | จีน อังกฤษ ฝรั่งเศส เยอรมัน อิตาลี สเปน รัสเซีย เกาหลี ญี่ปุ่น ฯลฯ | ||
| ปุ่ม (จอง) | พาวเวอร์, เมนู, ขึ้น, ลง, ออก | ||

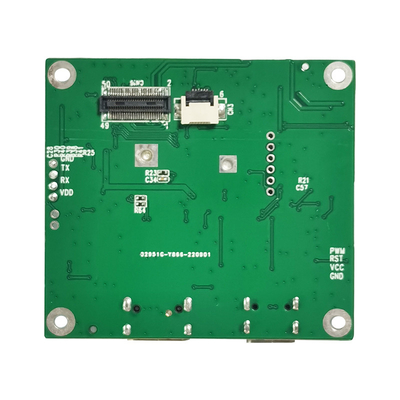

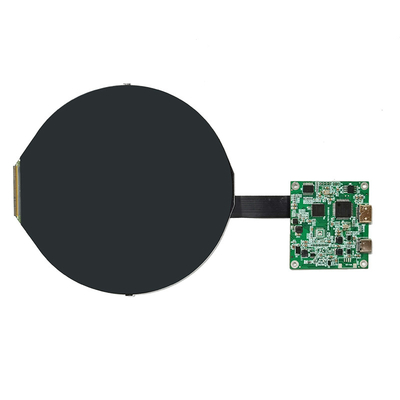

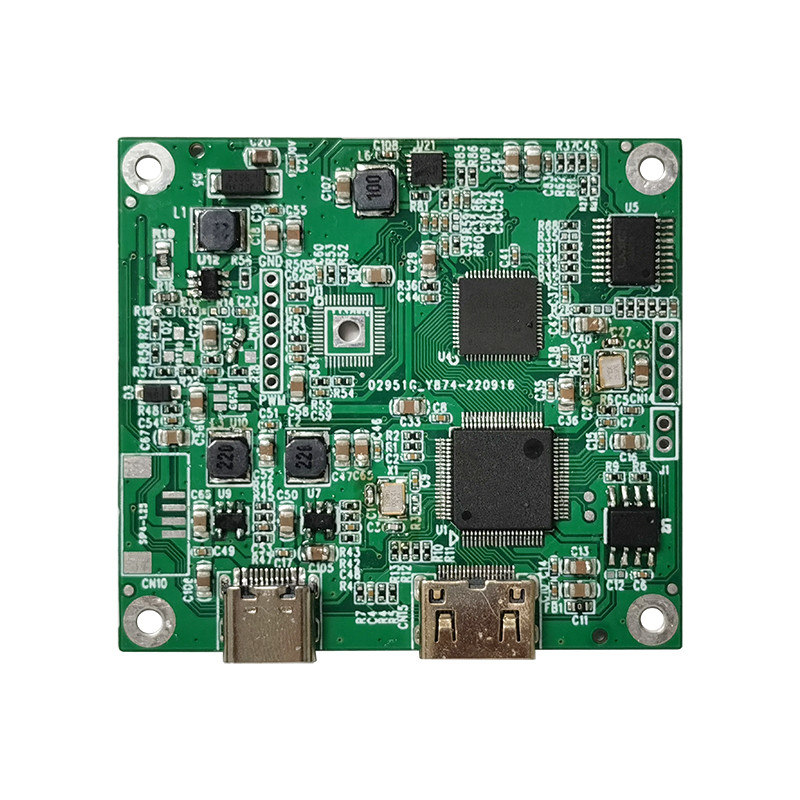

จอแสดงผล HDMI 5 นิ้ว, จอแสดงผล PCAP TFT 5 นิ้วภาพสินค้า
ความละเอียดพินอินเทอร์เฟซ HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 ป้องกัน |
| 3 | ข้อมูล TMDS2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 ป้องกัน |
| 6 | ข้อมูล TMDS1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 ป้องกัน |
| 9 | ข้อมูล TMDS0- |
| 10 | นาฬิกาข้อมูล TMDS+ |
| 11 | TMDS DATA CLOCK ป้องกัน |
| 12 | นาฬิกาข้อมูล TMDS- |
| 13 | CEC (อุปกรณ์เสริมสำหรับการควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค) |
| 14 | สงวนไว้ (ในสายเคเบิล แต่ NC บนอุปกรณ์) |
| 15 | เอสซีแอล(DDC) |
| 16 | SDA(DDC) |
| 17 | กราวด์ DDC/CEC |
| 18 | +5V (แหล่งจ่ายไฟ) |
| 19 | สายโพรบ Hot-swap |
ความคมชัดของพิน USB (5V)
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
คำจำกัดความของ USB TP Pin
| 1 | VCC |
| 2 | ด- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
คำจำกัดความพินของแผงสัมผัส
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
