รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | จอHDMI 5นิ้ว | ปณิธาน: | 800*480 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | IIC เป็น USB | สนับสนุน: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| เมนู (จองแล้ว): | ความสว่าง คอนทราสต์ แก้ไขอัตโนมัติ เฟส นาฬิกา ตำแหน่งไลน์ฟิลด์ การตั้งค่าฟังก์ชัน รีเซ็ต ฯลฯ | ความสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | กำลังดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| เอาต์พุตเสียง: | 8Ω1.5W (20*30 กล่องลำโพง * 2) | ||
| เน้น: | จอแสดงผล TFT LCD ขนาด 1,000cd / m2,จอแสดงผล TFT LCD ISO14000 |
||
จอแสดงผล HDMI 5 นิ้ว, Raspberry Pi 5" Touch LCD
SFHDMI500AU-800480A-CT เป็นโมดูลควบคุมจอแสดงผล LCD แบบบูรณาการแบบใหม่ (หน้าจอ LCD หน้าจอสัมผัส แผงควบคุม)นำเสนอเอาต์พุตสัญญาณดิจิตอล HDMI จากพีซีบนจอ LCD 800*480 ได้อย่างสมบูรณ์แบบ
1. รองรับมาตรฐาน HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2
2. แหล่งสัญญาณ HDMI เข้ากันได้กับมินิพีซีทั่วไป เช่น Raspberry Pi, BB Black และ Banana Pi
3. TOUCH คือ USB เข้ากับ I2C ไม่จำเป็นต้องติดตั้งไดรเวอร์
4. การออกแบบส่วนใหญ่ใช้บนจอแสดงผล Raspberry Pi Raspberry Pi และยังสามารถใช้กับอุปกรณ์สัมผัสหน้าจอขนาดเล็กควบคุมอุตสาหกรรม HDMI อื่น ๆ
5. เมื่อใช้เป็นจอแสดงผล Raspberry Pi รองรับ Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ แบบสัมผัสเดียว และเมื่อใช้เป็นจอคอมพิวเตอร์ รองรับ Windows 7/8/10 สัมผัสห้าจุด ไดรฟ์- ฟรี.
คุณสมบัติของสินค้า:
| คำสำคัญ: | จอแสดงผล HDMI 5 นิ้ว | ปณิธาน: | 800*480 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | IIC เป็น USB | สนับสนุน: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| เมนู (จอง): | ความสว่าง, คอนทราสต์, การแก้ไขอัตโนมัติ, เฟส, นาฬิกา, ตำแหน่ง Line Field, การตั้งค่าฟังก์ชัน, รีเซ็ต, ฯลฯ | ความสว่างของพื้นผิว: | 300 Cd/m2 - 1000 Cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | ดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS | เอาต์พุตเสียง: | 8Ω1.5W (20*30 กล่องลำโพง * 2) |

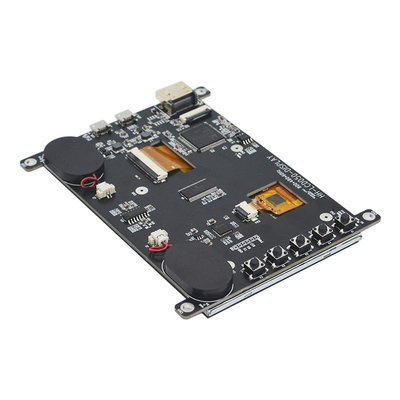

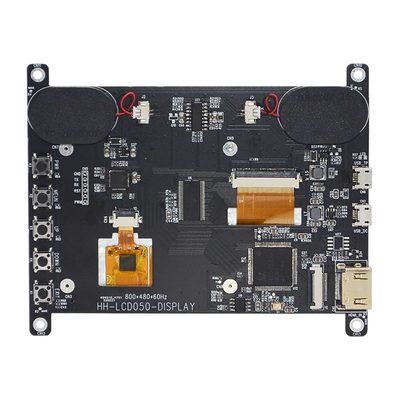

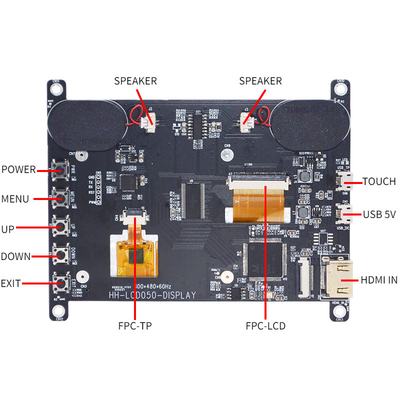

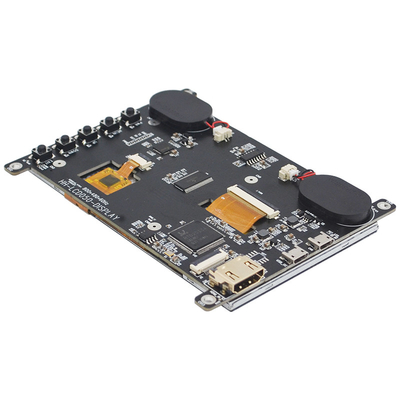

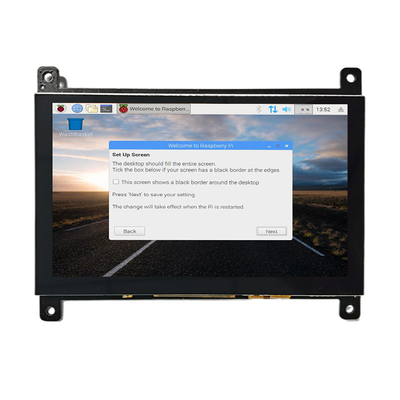

จอแสดงผล HDMI 5 นิ้ว, Raspberry Pi 5" Touch LCDภาพสินค้า
นิยามพิน HDMI:
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 ป้องกัน屏蔽 |
| 3 | ข้อมูล TMDS2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 ป้องกัน屏蔽 |
| 6 | ข้อมูล TMDS1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 ป้องกัน屏蔽 |
| 9 | ข้อมูล TMDS0- |
| 10 | นาฬิกาข้อมูล TMDS+ |
| 11 | TMDS DATA CLOCK ป้องกัน屏蔽 |
| 12 | นาฬิกาข้อมูล TMDS- |
| 13 |
CEC (การควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, อุปกรณ์เสริมอิเล็กทรอนิกส์ ผู้ควบคุมผู้บริโภค可选择的电子消费控制器) |
| 14 | สงวนไว้ (ในสายเคเบิล แต่ NC บนอุปกรณ์) |
| 15 | SCL (นาฬิกา DDC) |
| 16 | SDA (ข้อมูล DDC) |
| 17 | กราวด์ DDC/CEC |
| 18 | กำลังไฟ +5V |
| 19 | สายโพรบแบบ Hot-swap ได้热插拔探测线 |
คำจำกัดความของพิน USB 5V:
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
คำจำกัดความของ USB TP Pin:
| 1 | VCC |
| 2 | ด- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
คำจำกัดความของพินลำโพง:
| 1 | ROUT+ |
| 2 | ปราชัย- |
| 3 | LOUT- |
| 4 | LOUT+ |
ข้อกำหนดสำหรับการใช้งาน
เพื่อให้แน่ใจถึงการใช้งานปกติของผลิตภัณฑ์นี้และป้องกันอุบัติเหตุ เช่น ไฟฟ้าช็อตหรือไฟไหม้ โปรดอ่านและทำความเข้าใจข้อกำหนดและขั้นตอนการใช้งานทั้งหมดก่อนใช้ผลิตภัณฑ์นี้มีการปฏิบัติตามข้อกำหนดต่อไปนี้อย่างเคร่งครัด:
1. แหล่งจ่ายไฟ DC ที่จำเป็นสำหรับผลิตภัณฑ์นี้สร้างขึ้นโดยอะแดปเตอร์ไฟ AC/DC และอะแดปเตอร์ไฟ AC/DC ควรเก็บให้ห่างจากแหล่งความร้อนและวางไว้ในที่ที่มีอากาศถ่ายเทสะดวก
2. ปลั๊กไฟ AC และสายไฟ AC ควรใส่ใจกับการต่อสายดินที่ดีและสามารถทนต่อกระแสไฟที่เพียงพอได้
3. แรงดันไฟฟ้าขาเข้าของแหล่งจ่ายไฟ DC ที่ต้องการสำหรับผลิตภัณฑ์นี้คือ +5V ข้อผิดพลาดไม่เกิน +/-0.5V และกระแสจะถูกกำหนดตามหน้าจอ LED ที่เลือกและกำลังของเครื่องทั้งหมด
4. ให้ความสนใจกับการระบายอากาศที่ดีและการกระจายความร้อนอย่าวางในเปลือกหรือกล่องที่ไม่ใช่ความร้อนที่ปิดสนิทและอย่าให้แสงแดดโดยตรงหรือแหล่งความร้อนอื่น ๆ อบ
5. ให้ความสนใจเพื่อหลีกเลี่ยงความชื้นที่มากเกินไปและฝุ่นละอองมากเกินไป เพื่อหลีกเลี่ยงการกัดกร่อนของวงจรทำให้เกิดความล้มเหลว
6. เมื่อประกอบ ให้ใส่ใจในการสำรองพื้นที่บางส่วนเพื่อให้การพาอากาศบนพื้นผิวบอร์ดเพื่อกระจายความร้อน และป้องกันตัวนำไฟฟ้า (เช่น แผ่นเหล็กยึดติด เช่น แผงไดรฟ์และเพลตไฟฟ้าแรงสูง) และส่วนประกอบบนบอร์ดจาก ติดต่อกับไฟฟ้าลัดวงจร
7. ให้ความสนใจเพื่อป้องกันไม่ให้แผ่นขับเคลื่อนโค้งงอและเสียรูปเนื่องจากแรงดันที่เพิ่มขึ้น
8. เมื่อประกอบ ให้ความสนใจกับการเชื่อมต่อทางไฟฟ้าที่ถูกต้องของแผงไดรฟ์ หน้าจอ LED แผงปุ่ม และส่วนประกอบอื่น ๆ เลือกแรงดันใช้งานหน้าจอ LED ที่ถูกต้อง (ต่ำเกินไปจะแสดงผิดปกติ สูงเกินไปอาจทำให้หน้าจอ LED ไหม้) ตรวจสอบว่าถูกต้องก่อนเปิดเครื่อง
9. โปรแกรมบนแผงควบคุมควรตรงกับหน้าจอ LED ที่เกี่ยวข้อง
10. ให้ความสนใจกับการป้องกันไฟฟ้าสถิตเมื่อประกอบบอร์ด และให้ความสนใจเพื่อหลีกเลี่ยงการลัดวงจรและไฟฟ้าสถิตในมือเพื่อสร้างความเสียหายให้กับบอร์ด
11. อินเทอร์เฟซอินพุตและเอาต์พุตทั้งหมดต้องใช้งานในกรณีที่ไฟฟ้าขัดข้อง (ปลั๊กและถอดปลั๊ก)
12. ผลิตภัณฑ์นี้เหมาะสำหรับใช้ในเชิงพาณิชย์ทั่วไปและในครัวเรือน อุณหภูมิแวดล้อม: -10 ~ +40°C ความชื้นสัมพัทธ์: ≤80%
13. ถอดปลั๊กไฟเมื่อไม่ใช้งานเป็นเวลานาน
