รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | จอแสดงผล HDMI 15.6 นิ้ว | ปณิธาน: | 1920*1080 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | IIC เป็น USB | ความสว่างของพื้นผิว: | 300 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | หน้าจอสัมผัสแบบ Capacitive | กำลังดูทิศทาง: | IPS มุมมองทั้งหมด (85/85/85/85) |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ |
| การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS | สนับสนุน: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| เน้น: | โมดูลควบคุมการแสดงผล 300cd / m2,โมดูลควบคุมการแสดงผล 1920x1080,โมดูล TFT LCD 1000cd / m2 |
||
จอแสดงผล HDMI 15.6 นิ้ว, Raspberry Pi 15.6" Touch LCD
SFHDMI156H-19201080A-CT เป็นโมดูลควบคุมจอแสดงผล TFT LCD ขนาด 15.6 นิ้ว ซึ่งรวมเข้ากับหน้าจอ LCD หน้าจอสัมผัสแบบ capacitive และบอร์ดควบคุมการทำงานบอร์ดสำหรับขับรถสำหรับจอแสดงผล FHD พร้อมฟังก์ชัน TYPE-C ในตัว ความละเอียดสูงสุด 2560X1440 @ 60HZ
* รองรับเอาต์พุตสัญญาณอินเทอร์เฟซหน้าจอ EDP
* ภาษา OSD หลากหลายให้เลือก
* ซอฟต์แวร์บนเมนบอร์ดรองรับการอัพเดทออนไลน์
* รองรับหน้าจอสัมผัสแบบ capacitive
* รองรับ 2-way HDMI 1.4, HDCP รองรับเวอร์ชัน 2.0
* รองรับฟังก์ชั่น USB HUB, พอร์ต USB2.0 ภายนอก 2 พอร์ต, สามารถใช้สำหรับการเชื่อมต่อเมาส์และคีย์บอร์ด
* รองรับโปรโตคอลการจ่ายไฟแบบสองทิศทาง PD
* รองรับเอาต์พุตเพาเวอร์แอมป์ 1.5W*2
* พอร์ต TYPEC รองรับ DisplayPort Alt Mode
คุณสมบัติของสินค้า:
|
อินพุตวิดีโอ |
HDMI |
1080p | ||
| เวอร์ชัน HDCP | 2.0 | |||
|
TYPE-C |
1080p | |||
| การจัดการ PD | ||||
| USB2.0 HUB | ||||
| แหล่งจ่ายไฟปฏิบัติการ | DC 5~20V | |||
| การใช้พลังงานสแตนด์บาย | ＜0.25W | |||
|
จอ LCD |
แสดง | TFT LCD | ||
| อินเทอร์เฟซหน้าจอ | EDP | |||
| ความละเอียดสูงสุด | 2560*1440@60HZ | |||
| แรงดันใช้งาน | 3.3V(R33),5V(R5) | |||
| เอาต์พุตหูฟัง | ＞150MW (32Ω/0dB 信号) | |||
| เอาต์พุตลำโพง | 2X1.5W THD+N＜10%@1KHZ | |||
| นำ | วิธีการปรับแสง | PWM | ||
| แป้นพิมพ์ | POWER, KEY1, KEY2, AUTO, MENU, Optional | |||
| ภาษา OSD | จีน/อังกฤษ/เยอรมัน/เกาหลี/ฝรั่งเศส/สเปน/ญี่ปุ่นและอื่นๆ | |||
จอแสดงผล HDMI 15.6 นิ้ว, Raspberry Pi 15.6" Touch LCDภาพสินค้า

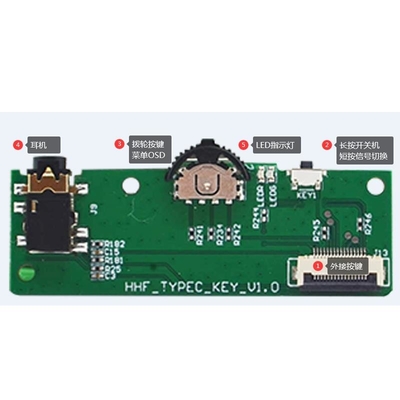

(1) การควบคุมภายนอก (2) กดค้างไว้เพื่อเปิด กดสั้นๆ เพื่อเปลี่ยนสัญญาณ
(3) ปุ่มหมุน เมนู OSD (4) หูฟัง (5) ไฟ LED แสดงสถานะ

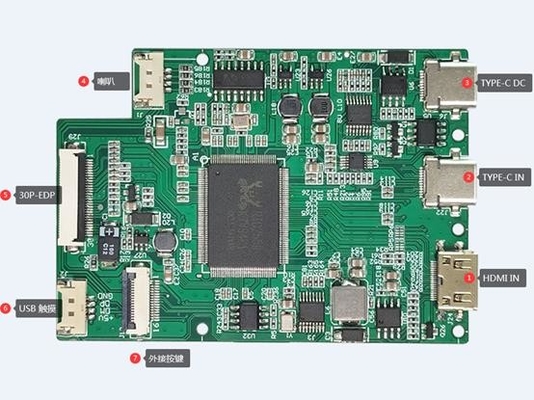

(1) HDMI ใน (2) Type-C ใน (3) Type-C DC (4) ลำโพง
(5) EDP 30 พิน (6) หน้าจอสัมผัส USB (7) การควบคุมภายนอก
นิยามพิน HDMI:
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 ป้องกัน屏蔽 |
| 3 | ข้อมูล TMDS2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 ป้องกัน屏蔽 |
| 6 | ข้อมูล TMDS1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 ป้องกัน屏蔽 |
| 9 | ข้อมูล TMDS0- |
| 10 | นาฬิกาข้อมูล TMDS+ |
| 11 | TMDS DATA CLOCK ป้องกัน屏蔽 |
| 12 | นาฬิกาข้อมูล TMDS- |
| 13 |
CEC (การควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค, อุปกรณ์เสริมอิเล็กทรอนิกส์ ผู้ควบคุมผู้บริโภค可选择的电子消费控制器) |
| 14 | สงวนไว้ (ในสายเคเบิล แต่ NC บนอุปกรณ์) |
| 15 | SCL (นาฬิกา DDC) |
| 16 | SDA (ข้อมูล DDC) |
| 17 | กราวด์ DDC/CEC |
| 18 | กำลังไฟ +5V |
| 19 | สายโพรบแบบ Hot-swap ได้热插拔探测线 |
อินเทอร์เฟซอินพุต USB TYPE-C
| เข็มหมุด | คำนิยาม | คำอธิบาย |
| 1 | TYPEC-DTE | 连接侦测口 เชื่อมต่อพอร์ตการตรวจจับ |
| 2 |
TX P1 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 3 |
TX N1 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 4 | VBUS | 电源输出口 เอาต์พุตพาวเวอร์ซัพพลาย |
| 5 | TYPEC-CC1 | 正反接侦测口พอร์ตการตรวจจับไปข้างหน้าและย้อนกลับ |
| 6 | TYPEC-DP | 数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 7 | TYPEC-DM | 数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 8 | TYPEC-BU1 | 辅助数据信号接口 อินเทอร์เฟซสัญญาณข้อมูลเสริม |
| 9 | VBUS | 电源输出口 เอาต์พุตพาวเวอร์ซัพพลาย |
| 10 |
RX N2 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 11 |
RX P2 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 12 | GND | 接地 เชื่อมต่อกับกราวด์ |
| 13 | GND | 接地 เชื่อมต่อกับกราวด์ |
| 14 |
TX P2 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 15 |
TX N2 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 16 | VBUS | 电源输出口 เอาต์พุตพาวเวอร์ซัพพลาย |
| 17 | TYPEC-CC2 | 正反接侦测口พอร์ตการตรวจจับไปข้างหน้าและย้อนกลับ |
| 18 | TYPEC-DP | 数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 19 | TYPEC-DM | 数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 20 | VBUS | 电源输出口 เอาต์พุตพาวเวอร์ซัพพลาย |
| 21 | TYPEC-BU2 | 辅助数据信号接口 อินเทอร์เฟซสัญญาณข้อมูลเสริม |
| 22 |
RX N1 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 23 |
RX P1 _ |
数据信号接口 อินเทอร์เฟซสัญญาณข้อมูล |
| 24 | GND | 接地 เชื่อมต่อกับกราวด์ |
