รายละเอียดสินค้า:
|
| คีย์เวิร์ด: | HDMI 7 นิ้วสำหรับจอแสดงผล Raspberry PI | ปณิธาน: | 1024x600 |
|---|---|---|---|
| อินเทอร์เฟซ CTP: | ยูเอสบี | ความสว่างของพื้นผิว: | 500 cd/m2 - 1,000 cd/m2 |
| หน้าจอสัมผัส: | CTP (หน้าจอสัมผัสแบบ Capacitive) | พิน: | 19 |
| กำลังดูทิศทาง: | IPS มุมมองทั้งหมด (80/80/80/80) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| อุณหภูมิในการทำงาน: | –20℃ ถึง +70℃ | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล HDMI TFT แบบ Capacitive,จอแสดงผล Raspberry PI HDMI TFT,จอแสดงผล TFT อุตสาหกรรม Raspberry PI |
||
จอแสดงผล HDMI 7 นิ้ว, จอแสดงผล PCAP TFT 7 นิ้ว
SFRA700H-1024600ACT-01 เป็นโมดูล HDMI TFT LCD ซึ่งรวมเอา TFT LCD ระบบสัมผัส PCAP และบอร์ดควบคุม
1- โมดูลนำเสนอเอาต์พุตสัญญาณดิจิตอล HDMI จากพีซีบนหน้าจอ LCD 1024 * 600 ได้อย่างสมบูรณ์แบบ
2- รองรับมาตรฐาน HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2แหล่งสัญญาณ HDMI เข้ากันได้กับมินิพีซีทั่วไป เช่น Raspberry Pi, BB Black, Banana Pi เป็นต้น
3- TOUCH จาก USB เป็น I2C ไม่จำเป็นต้องติดตั้งไดรเวอร์
4- การออกแบบส่วนใหญ่ใช้กับจอแสดงผล Raspberry Pi และยังสามารถใช้กับอุปกรณ์สัมผัสหน้าจอขนาดเล็กควบคุมอุตสาหกรรม HDMI อื่น ๆเมื่อใช้เป็นจอแสดงผล Raspberry Pi จะรองรับ Raspbian, Ubuntu, WIN10 IOT และระบบอื่นๆ แบบสัมผัสเดียว
5- เมื่อใช้เป็นจอแสดงผลคอมพิวเตอร์ รองรับ Windows 7/8/10, ระบบสัมผัสห้าจุด, ไม่ต้องใช้ไดรเวอร์
| รุ่น | 01 | ||
| รองรับสัญญาณ | เอชดีเอ็มไอ | 480i,480p,576i,576p,720p,1080i,1080p | |
| สัมผัส | มาตรฐานยูเอสบี | ||
| วีจีเอ | ไม่รองรับ | ||
| อินเทอร์เฟซบนเมนบอร์ด | ป้อนข้อมูล | เอชดีเอ็มไอ | ประเภทแพทช์ HDMI หญิง 19 พินแพทช์ (แนวนอน) |
| ยูเอสบี | MICRO 5P USB ตัวเมีย B ชนิด 5.9 มม. (แนวนอน) | ||
| อินเทอร์เฟซหูฟัง | เอ็น.ซี | ||
| อินเตอร์เฟซแบบสัมผัส | 6 ขา | FPC-0.5-6PIN (แนวนอน) | |
| อินเทอร์เฟซการแสดงผล | RGB 50 พิน | FPC-0.5-50PIN (แนวนอน) | |
| เครื่องเสียง | เอาต์พุตเสียง | 8Ω1.5W | 4PIN-1.25 H1.8 ที่นั่งหญิงบางเฉียบ (แนวนอน) |
| แหล่งจ่ายไฟ | กำลังไฟฟ้าเข้า | อินพุต USB 5V(+/-0.5V) | |
| แสดง Vop | 3.3V | ||
| การทำงานของพลังงาน | เปิดจอแสดงผล | ||
| การใช้พลังงานสแตนด์บายของเมนบอร์ด | <0.25W | ||
| เมนู OSD | เมนู (สำรอง) | ความสว่าง, คอนทราสต์, การแก้ไขอัตโนมัติ, เฟส, นาฬิกา, ตำแหน่งฟิลด์, การตั้งค่าฟังก์ชั่น, รีเซ็ต ฯลฯ | |
| ภาษา(สำรอง) | จีน อังกฤษ ฝรั่งเศส เยอรมัน อิตาลี สเปน รัสเซีย เกาหลี ญี่ปุ่น ฯลฯ | ||
| ปุ่ม (สงวนไว้) | พลังงาน, เมนู, ขึ้น, ลง, ออก | ||

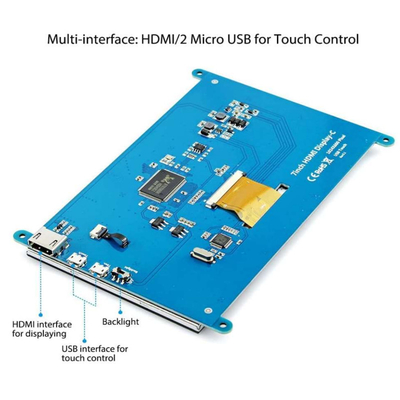

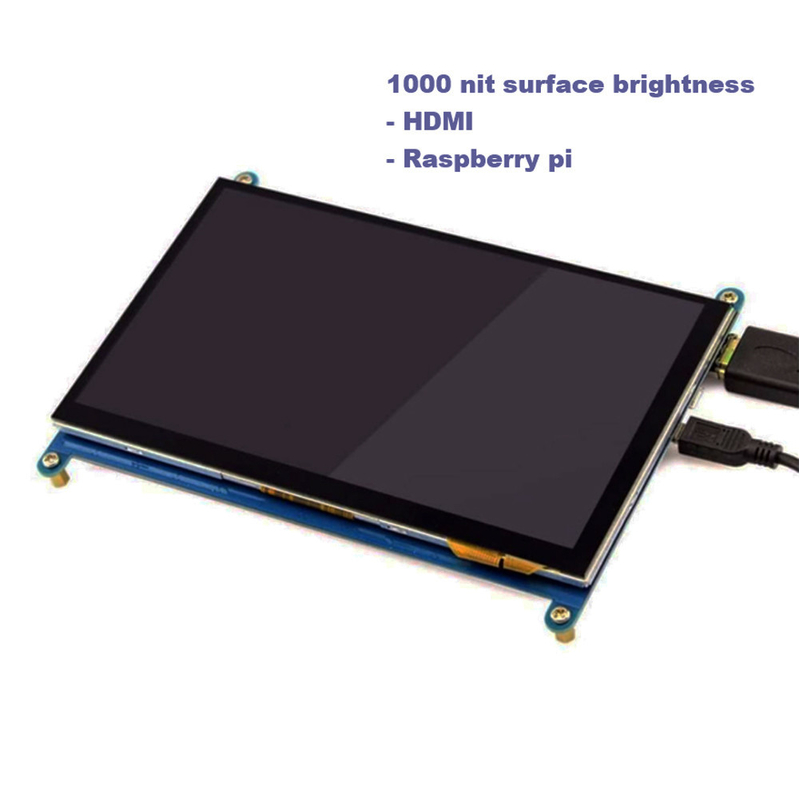

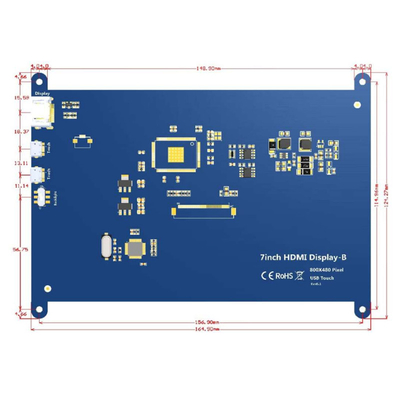

จอแสดงผล HDMI 7 นิ้ว, จอแสดงผล PCAP TFT 7 นิ้วรูปภาพสินค้า
คำจำกัดความพินอินเทอร์เฟซ HDMI
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 ป้องกัน |
| 3 | ข้อมูล TMDS2- |
| 4 | ข้อมูล TMDS1+ |
| 5 | TMDS DATA1 ถูกป้องกัน |
| 6 | ข้อมูล TMDS1- |
| 7 | ข้อมูล TMDS0+ |
| 8 | TMDS DATA0 ป้องกัน |
| 9 | ข้อมูล TMDS0- |
| 10 | นาฬิกาข้อมูล TMDS+ |
| 11 | ป้องกันนาฬิกาข้อมูล TMDS |
| 12 | นาฬิกาข้อมูล TMDS- |
| 13 | CEC (ตัวเลือกการควบคุมอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค) |
| 14 | สงวนไว้ (ในสายเคเบิลแต่ NC บนอุปกรณ์) |
| 15 | SCL(ดีดีซี) |
| 16 | SDA (ดีดีซี) |
| 17 | กราวด์ DDC/CEC |
| 18 | +5V (แหล่งจ่ายไฟ) |
| 19 | สายโพรบแบบ Hot-swap |
คำจำกัดความของพิน USB (5V)
| 1 | วี.ซี.ซี |
| 2 | เอ็น.ซี |
| 3 | เอ็น.ซี |
| 4 | เอ็น.ซี |
| 5 | จีเอ็นดี |
คำจำกัดความของ USB TP Pin
| 1 | วี.ซี.ซี |
| 2 | D- |
| 3 | D+ |
| 4 | เอ็น.ซี |
| 5 | จีเอ็นดี |
คำนิยามพินอินเตอร์เฟสลำโพง
| 1 | รูท+ |
| 2 | ปราชัย- |
| 3 | LOUT- |
| 4 | เลาท์+ |
6,คำจำกัดความของขา LCD
| 1 |
วีแอลอีดี+
|
กำลังไฟสำหรับแบ็คไลท์ LED (แอโนด)
|
| 2 |
วีแอลอีดี+
|
กำลังไฟสำหรับแบ็คไลท์ LED (แอโนด)
|
| 3 |
VLED-
|
กำลังไฟสำหรับแบ็คไลท์ LED (แคโทด)
|
| 4 |
VLED-
|
กำลังไฟสำหรับแบ็คไลท์ LED (แคโทด)
|
| 5 |
จีเอ็นดี
|
กราวด์ไฟฟ้า
|
| 6 |
วี.คอม
|
แรงดันไฟฟ้าทั่วไป
|
| 7 |
ดีวีดีดี
|
พลังงานสำหรับวงจรดิจิตอล
|
| 8 |
โหมด
|
เลือกโหมด DE/SYNC
|
| 9 |
ดีอี
|
เปิดใช้งานการป้อนข้อมูล
|
| 10 |
วีเอส
|
อินพุตซิงค์แนวตั้ง
|
| 11 |
สว
|
อินพุตซิงค์แนวนอน
|
| 12 |
B7
|
ข้อมูลสีน้ำเงิน (MSB)
|
| 13 |
B6
|
ข้อมูลสีน้ำเงิน
|
| 14 |
บี5
|
ข้อมูลสีน้ำเงิน
|
| 15 |
บี4
|
ข้อมูลสีน้ำเงิน
|
| 16 |
บี3
|
ข้อมูลสีน้ำเงิน
|
| 17 |
บี2
|
ข้อมูลสีน้ำเงิน
|
| 18 |
บี1
|
ข้อมูลสีน้ำเงิน
|
| 19 |
บี0
|
ข้อมูลสีน้ำเงิน (LSB)
|
| 20 |
G7
|
ข้อมูลสีเขียว (MSB)
|
| 21 |
G6
|
ข้อมูลสีเขียว
|
| 22 |
G5
|
ข้อมูลสีเขียว
|
| 23 |
G4
|
ข้อมูลสีเขียว
|
| 24 |
G3
|
ข้อมูลสีเขียว
|
| 25 |
G2
|
ข้อมูลสีเขียว
|
| 26 |
G1
|
ข้อมูลสีเขียว
|
| 27 |
G0
|
ข้อมูลสีเขียว (LSB)
|
| 28 |
R7
|
ข้อมูลสีแดง (MSB)
|
| 29 |
R6
|
ข้อมูลสีแดง
|
| 30 |
R5
|
ข้อมูลสีแดง
|
| 31 |
R4
|
ข้อมูลสีแดง
|
| 32 |
R3
|
ข้อมูลสีแดง
|
| 33 |
R2
|
ข้อมูลสีแดง
|
| 34 |
R1
|
ข้อมูลสีแดง
|
| 35 |
R0
|
ข้อมูลสีแดง (LSB) |
| 36 |
จีเอ็นดี
|
เพาเวอร์กราวด์
|
| 37 |
ดีซีแอลเค
|
นาฬิกาตัวอย่าง
|
| 38 |
จีเอ็นดี
|
เพาเวอร์กราวด์
|
| 39 |
ซ้าย/ขวา
|
การเลือกซ้าย/ขวา
|
| 40 |
ยู/ดี
|
การเลือกขึ้น/ลง
|
| 41 |
วีจีเอช
|
เกตบนแรงดันไฟฟ้า
|
| 42 |
วีจีแอล
|
Gate OFF แรงดันไฟฟ้า
|
| 43 |
เอวีดี
|
กำลังไฟฟ้าสำหรับวงจรแอนะล็อก
|
| 44 |
รีเซ็ต
|
PIN รีเซ็ตทั่วโลก
|
| 45 |
เอ็น.ซี
|
ไม่มีการเชื่อมต่อ
|
| 46 |
วี.คอม
|
แรงดันไฟฟ้าทั่วไป
|
| 47 |
DITHB
|
ฟังก์ชัน Dithering
|
| 48 |
จีเอ็นดี
|
เพาเวอร์กราวด์
|
| 49 |
เอ็น.ซี
|
ไม่มีการเชื่อมต่อ
|
| 50 |
เอ็น.ซี
|
ไม่มีการเชื่อมต่อ
|
คำจำกัดความของพินแผงสัมผัส
| 1 | วี.ดี.ดี | |
| 2 | จีเอ็นดี | |
| 3 | ทีพี-อินท์ | |
| 4 | TP-RST | |
| 5 | ทีพี-เอสซีแอล | |
| 6 | TP-SDA |
