รายละเอียดสินค้า:
|
| สินค้า: | 2จอ LCD TFT ขนาด.8 นิ้ว | การแก้ไข: | 480x640 จุด |
|---|---|---|---|
| ไอซีไดร์เวอร์: | ILI9806E หรือ ST7701 หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีจอสัมผัส (สามารถปรับแต่ง) |
| ขนาดครอบแก้ว: | สามารถปรับแต่งได้ | ดูทิศทาง: | ฟรี (80/80/80/80) |
| ภาพลักษณะ ดิม: | 50 ((W) x 69.2 ((L) x 2.35 ((T) มม | พื้นที่ทํางาน: | 43.20 x 57.60 มิลลิเมตร |
| อินเตอร์เฟซ: | RGB (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 40 ปิน (สามารถปรับแต่ง) | ความส่องสว่างของพื้นผิว: | 260 cd/m2(ไนต์) |
| แรงดันไฟฟ้า: | 3.2 โวลต์ | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | 2.8 นิ้ว 480x640 จอแสดงผล TFT LCD,REACH 2.8 นิ้วจอแสดงผล TFT LCD,IPS 2.8 นิ้วจอแสดงผล TFT RoHS |
||
2.8 นิ้ว 480x640 ความละเอียดสูง IPS แบบมุมชมเต็ม TFT LCD Display Module
2.8" TFT 480x640, TFT LCD 2.8 นิ้ว
ผลิตภัณฑ์นี้เป็นจอแสดงภาพความละเอียดสูง PPI ขนาดเส้นแยก 2.8 นิ้ว และความละเอียด 480x640 ทั้งหมดจอแสดงภาพชัดเจนและละเอียดมากขึ้น นอกจากนี้มันใช้เทคโนโลยีจอ IPS view full เพื่อทําให้สินค้านี้เหมาะสําหรับการใช้งานระดับสูงบาง.
SF-TO280PY-8990B-N โมดูล LCD TFT เป็นโหมดโครงการรูปแบบรูปแบบ 2.8 ′′ ขนาดเส้นตรง 480x640 ความละเอียดสูง โมดูลาร์คเต็มสี โมดูล LCD SF-TO280PY-8990B-N รองรับอินเตอร์เฟซ RGBอินเตอร์เฟซสามารถปรับแต่งได้. SF-TO280PY-8990B-N มีมิติโมดูล 50 ((W) x 69.2 ((L) x 2.35 ((T) mm และขนาดพื้นที่ใช้งาน 43.20 x 57.60 mm SF-TO280PY-8990B-N มีส่วนผสมกับ ILI9806Eหรือ ST7701 หรือ Controller IC Driver Equivalent บนโมดูล, และความดันไฟฟ้าการให้บริการทางลักลิกของมันอยู่ในช่วงระหว่าง 2.6V ถึง 3.4V. ค่าเฉพาะอย่างยิ่งคือ 3.2V. ความสว่างบนพื้นผิวคือ 260 cd / m2 (Nits).และอุณหภูมิการเก็บรักษาที่ -30 ถึง 80 องศา.
รูปแบบนี้ถูกใช้อย่างแพร่หลายใน POS terminal, cash reader, embedded systems, automation, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรมอุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT display ในคุณภาพสูงและภาพสี.
รายละเอียดเครื่องจักรกล:
| รายการ | รายละเอียด | UNIT |
| ขนาดการแสดง | 2.8 | นิ้ว |
| มิติลักษณะ | 50*69.2*235 | mm |
| ไดรเวอร์ IC | ILI9806E-2C | - |
| ประเภทอินเตอร์เฟซ | RGB | บิต |
คําอธิบายรหัส PIN:
| ปินโน | สัญลักษณ์ | หน้าที่ |
| 1 | LED | ไฟหลัง LED ((แคโทด) |
| 2 | LED+ | ไฟหลัง LED ((Anode) |
| 3 | GND | ดิน |
| 4 | VDD | พลังงานไฟฟ้า 2.8V |
| 5- 12 | DB0-DB7(B0-B7) | ข้อมูลสีฟ้า RGB |
| 13-20 |
DB8-DB15(G0-G 7) |
ข้อมูลสีเขียว RGB |
| 21-28 |
DB16-DB23 ((R0-R 7) |
ข้อมูลสีแดง RGB |
| 29 | GND | ดิน |
| 30 | PCLK | สัญญาณนาฬิกาจุดสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 31 | VDD | พลังงานไฟฟ้า 2.8V |
| 32 | HSYNC | สัญลักษณ์ปรับเปลี่ยนสายสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 33 | VSYNC | สัญญาณปะสมกรอบสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 34 | DE | สัญญาณเปิดข้อมูลสําหรับการทํางานของอินเตอร์เฟซ RGB |
| 35 | NC | NC |
| 36 | GND | ดิน |
| 37 | CS | ชิปเลือก pin input |
| 38 | กําหนดใหม่ | ทางเข้าการรีเซ็ตภายนอก |
| 39 | SCL | นาฬิกาอินเตอร์เฟซ SPI |
| 40 | SDA | สัญญาณเข้าลําดับ |
2.8" TFT 480x640, TFT LCD 2.8 นิ้ว

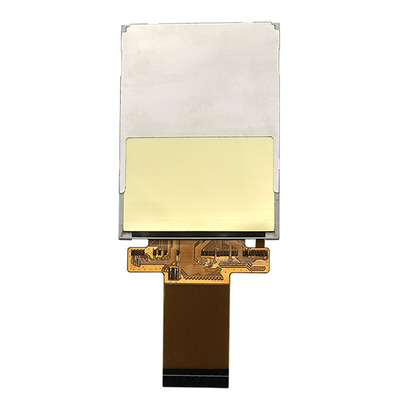

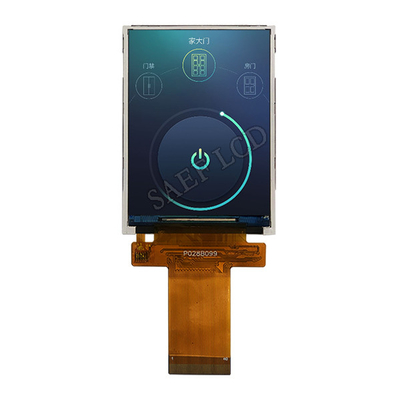

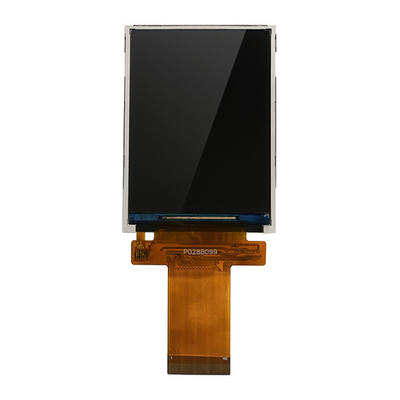

2.8" TFT 480x640, TFT LCD 2.8 นิ้ว ภาพสินค้า
โรงงานและสถานที่
คําค้นหา: tft 2.8" 2.8" tft lcd, 2.8" tft lcd, 2.8 นิ้ว tft lcd, tft lcd 2.8, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, 2.8 นิ้ว tft display, tft display 2.8 นิ้ว, tft display 2.8 นิ้ว, 2.8 นิ้ว tft lcd display, 2.8 นิ้ว tft screen, 2.8 นิ้ว tft screen,,จอ LCD ขนาด 2.8 นิ้ว 480x640 ขนาด 2.8 นิ้ว
