รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอแสดงผล TFT LCD ขนาด 2.0" นิ้ว | ปณิธาน: | QVGA 240x320 จุด |
|---|---|---|---|
| คนขับไอซี: | ST7789V IC หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส (ปรับแต่งได้) |
| ฝาครอบกระจกขนาด: | ปรับแต่งได้ | กำลังดูทิศทาง: | 12 นาฬิกา |
| เค้าร่าง สลัว.: | 38.5(W) x 52.05(L) x 2.95(T) mm | พื้นที่ใช้งาน: | 30.60 x 40.80 มม. |
| อินเตอร์เฟซ: | MCU/SPI/RGB (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 51 พิน (ปรับแต่งได้) | ความสว่างของพื้นผิว: | 250 cd/m2(นิต) |
| แรงดันใช้งาน: | 2.8 วี | ประเภทแบ็คไลท์: | LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD ขนาด 240x320,จอแสดงผล TFT LCD QVGA,จอแสดงผล TFT ST7789V QVGA 240x320 |
||
จอแสดงผล TFT LCD ขนาด 2.0" นิ้ว QVGA 240x320 TN ประเภท TFT พร้อม ST7789V IC TFT LCD
2.0" TFT 240x320, TFT LCD 2.0 นิ้ว Description
โมดูล SF-TC200L-8939A-N TFT LCD เป็นโหมดแนวตั้งขนาด 2.0 นิ้วในแนวทแยง QVGA 240x320 สีเต็มรูปแบบ โมดูล LCD SF-TC200L-8939A-N รองรับอินเทอร์เฟซ MCU/SPI/RGBอินเทอร์เฟซสามารถปรับแต่งได้รุ่น SF-TC200L-8939A-N มีโมดูลขนาด 38.5(W) x 52.05(L) x 2.95(T) มม. และขนาดพื้นที่ใช้งาน 30.60 x 40.80 มม.
SF-TC200L-8939A-N ถูกรวมเข้ากับ ST7789V หรือตัวควบคุม IC ไดรเวอร์เทียบเท่าบนโมดูล และแรงดันไฟฟ้าของแหล่งจ่ายไฟลอจิกมีตั้งแต่ 2.6V ถึง 3.3Vค่าปกติคือ 2.8Vความสว่างของพื้นผิวคือ 250 cd/m2 (Nits)รุ่นนี้มีอุณหภูมิในการทำงานที่ -20 ถึง 70 องศา และอุณหภูมิในการจัดเก็บที่ -30 ถึง 80 องศา
แบบที่ใช้กันอย่างแพร่หลายd ในอุปกรณ์พกพา, เครื่อง POS, เครื่องอ่านเงินสด, ระบบฝังตัว, โฮมออโตเมชั่น, GPS, อุปกรณ์ทางการแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการจอแสดงผลแบบ TFT คุณภาพสูงและมีสีสัน
| ผลิตภัณฑ์: | จอแสดงผล TFT LCD ขนาด 2.0" นิ้ว | ปณิธาน: | QVGA 240x320 Dots |
|---|---|---|---|
| ไอซีไดรเวอร์: | ST7789V IC หรือเทียบเท่า | หน้าจอสัมผัส: | ไม่มีหน้าจอสัมผัส (ปรับแต่งได้) |
| ฝาครอบกระจกขนาด: | ปรับแต่งได้ | ดูทิศทาง: | 12 นาฬิกา |
| ร่างสลัว.: | 38.5(W) X 52.05(L) X 2.95(T) มม. | พื้นที่ใช้งาน: | 30.60 X 40.80 มม. |
| อินเตอร์เฟซ: | MCU/SPI/RGB (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 51 พิน (ปรับแต่งได้) | ความสว่างของพื้นผิว: | 250 Cd/m2(นิต) |
| แรงดันไฟฟ้าที่ใช้งาน: | 2.8 โวลต์ | ประเภทแบ็คไลท์: | LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1, GND, กราวด์
Pin2-3, VCI, พาวเวอร์ซัพพลาย 2.8V แรงดันไฟฟ้า
Pin4-5, IOVCC, พาวเวอร์ซัพพลาย 2.8V/1.8V แรงดันไฟ
Pin6, IM3, เลือกโหมดอินเตอร์เฟส
Pin7, IM2, เลือกโหมดอินเตอร์เฟส
Pin8, IM1, เลือกโหมดอินเตอร์เฟส
Pin9, IM0, เลือกโหมดอินเตอร์เฟส
Pin10, RESET, LCM รีเซ็ตสัญญาณอินพุต
Pin11, CS, พินอินพุตสำหรับสัญญาณการเลือกชิป
Pin12, RS, ลงทะเบียนเลือกสัญญาณ
Pin13, WR, เขียนอินพุตสัญญาณแฟลชขา
Pin14, RD, อ่านพินอินพุตสัญญาณแฟลช
Pin15, VSYNC, สัญญาณซิงโครไนซ์แนวตั้ง
Pin16, HSYNC, สัญญาณซิงโครไนซ์แนวนอน
Pin17, ENABLE, อินพุตข้อมูลเปิดใช้งานการควบคุม
Pin18, DOTCLK, สัญญาณนาฬิกาเพื่อสุ่มตัวอย่างแต่ละข้อมูล
Pin19, SDA, สัญญาณอินพุตแบบอนุกรม
Pin20-37, DB0-DB17, แสดงข้อมูล I/O
Pin38,TE, เอาต์พุตเอฟเฟกต์การฉีกขาด
Pin39, SDO, อ่านพินอินพุตสัญญาณแฟลช
Pin40, PWM
2"TFT 240x320,TFT LCD 2"นิ้ว Drawing

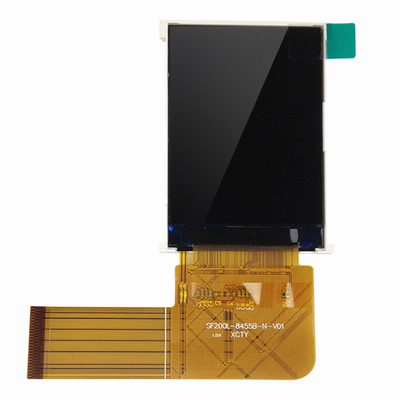

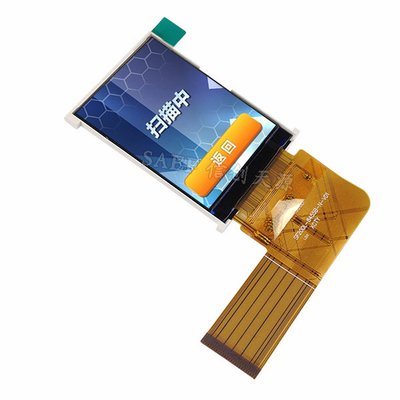

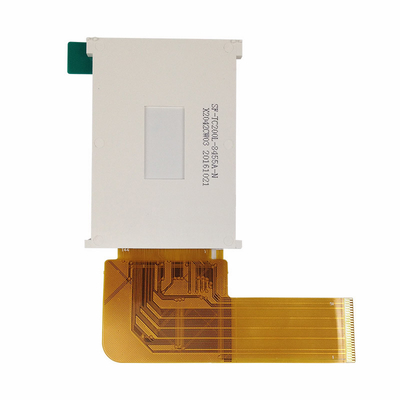

2" TFT 240x320, TFT LCD 2" นิ้ว รูปภาพสินค้า
