รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | หน้าจอสัมผัส TFT LCD ขนาด 5 นิ้ว | ปณิธาน: | 720x1280 จุด |
|---|---|---|---|
| ไอซีไดรเวอร์: | ILI9881C หรือเทียบเท่า | หน้าจอสัมผัส: | พร้อมแผงสัมผัสความจุ (อุปกรณ์เสริม) |
| ฝาครอบกระจกขนาด: | ปรับแต่งได้ | กำลังดูทิศทาง: | ฟรี(80/80/80/80) |
| เค้าร่าง สลัว.: | 66.10(ก) x 120.40(ย.) x 2.16(ต.) mm | พื้นที่ใช้งาน: | 62.10 x 110.40 มม. |
| อินเตอร์เฟซ: | MIPI (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 25 พิน (ปรับแต่งได้) | ความสว่างของพื้นผิว: | 300 cd/m2(นิต) |
| แรงดันไฟจ่าย: | 2.8 V(ค่า TYP) | ประเภทแบ็คไลท์: | LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | MIPI 5 นิ้ว TFT LCD,5 นิ้ว TFT LCD 720x1280,CTP TFT LCD 5 นิ้ว |
||
TFT LCD Touch 5 "นิ้ว HD 720x1280 ภาพบุคคล IPS มุมมองแบบเต็ม TFT พร้อมอินเทอร์เฟซ MIPI พร้อมโมดูล CTP LCD
5.0" TFT 720x1280, TFT LCD 5.0 นิ้ว Description
SF-TC500I-8725B-N โมดูล TFT LCD เป็นโหมดแนวตั้งขนาด 5 นิ้วในแนวทแยง HD 720x1280 IPS มุมมองภาพสีเต็มรูปแบบฟรีSF-TC500I-8725B-N มีอีกรุ่นหนึ่งคือหน้าจอสัมผัสแบบ Capacitive หมายเลขรุ่นคือ SF-TC500I-8725B-CTเป็นทางเลือกที่จะมีหรือไม่มี PCAPโมดูลนี้รองรับอินเทอร์เฟซ MIPIรุ่น SF-TC500I-8725B-N มีโมดูลขนาด 66.10(W) x 120.40(L) x 2.16(T) มม. และขนาดพื้นที่ใช้งาน 62.10 x 110.40 มม.
SF-TC500I-8725B-N ถูกรวมเข้ากับคอนโทรลเลอร์ ILI9881C บนโมดูล และช่วงแรงดันไฟฟ้าที่ใช้งานได้ตั้งแต่ 2.6V ถึง 3.3Vค่าปกติคือ 2.8V
ความสว่างของพื้นผิวคือ 300 cd/m2 (Nits)หากคุณต้องการใช้เป็นโหมดแนวนอนหรือปรับความสว่าง โปรดติดต่อเราเพื่อรับการสนับสนุนด้านเทคนิคเพิ่มเติมมีการใช้รูปแบบอย่างแพร่หลายd ในบ้านอัตโนมัติ, เครื่องใช้ในบ้าน, ระบบฝังตัว, GPS, อุปกรณ์ทางการแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการจอแสดงผลแบบ TFT คุณภาพสูงและมีสีสัน
| ผลิตภัณฑ์: | 5" นิ้วTFT LCD Touch | ปณิธาน: | 720x1280 Dots |
|---|---|---|---|
| ไอซีไดรเวอร์: | ILI9881C หรือเทียบเท่า | หน้าจอสัมผัส: | โดยไม่ต้องสัมผัส PCAP ก็ได้ |
| ฝาครอบกระจกขนาด: | ปรับแต่งได้ | ดูทิศทาง: | ฟรี(80/80/80/80) |
| ร่างสลัว.: | 66.10(W) X 120.40(L) X 2.16(T) mm | พื้นที่ใช้งาน: | 62.10 X 110.40 นาโนเมตร |
| อินเตอร์เฟซ: | MIPI (ปรับแต่งได้) | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ FPC |
| หมายเลขพิน: | 25 พิน (ปรับแต่งได้) | ความสว่างของพื้นผิว: | 300 Cd/m2(นิต) |
| แรงดันไฟจ่าย: | 2.8 V(ค่า TYP) | ประเภทแบ็คไลท์: | LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1, LED A, LED Anode
Pin2, LED K, LED แคโทด
Pin3, VCC, พาวเวอร์ซัพพลาย 2.8V
Pin4, IOVCC, พาวเวอร์ซัพพลาย แรงดันไฟ 1.8V/2.8V
Pin5, GND, กราวด์ไฟฟ้า
Pin6, CLKP , DSI-CLK+ สัญญาณนาฬิกา
Pin7, CLKN, DSI-CLK- สัญญาณนาฬิกา
Pin8, GND, กราวด์ไฟฟ้า
Pin9, D0N , DSI-D0- สัญญาณข้อมูล
Pin10, D0P, DSI-D0+ สัญญาณข้อมูล
Pin11, GND, กราวด์ไฟฟ้า
Pin12, D1N, DSI-D1- สัญญาณข้อมูล
สัญญาณข้อมูล Pin13, D1P, DSI-D1+
Pin14, GND, กราวด์ไฟฟ้า
Pin15, D2N, DSI-D2- สัญญาณข้อมูล
Pin16, D2P, DSI-D2+ สัญญาณข้อมูล
Pin17, GND, กราวด์ไฟฟ้า
Pin18, D3N, DSI-D2- สัญญาณข้อมูล
สัญญาณข้อมูล Pin19, D3P, DSI-D2+
Pin20, GND, กราวด์ไฟฟ้า
Pin21, TE, พาวเวอร์ซัพพลาย 2.8V
Pin22, LCD_ID, LCD_ID
Pin23, RESET, Register เลือกพิน
Pin24, GND, กราวด์ไฟฟ้า
Pin25, GND, กราวด์ไฟฟ้า
5.0" TFT 720x1280, TFT LCD 5.0 นิ้ว Drawing

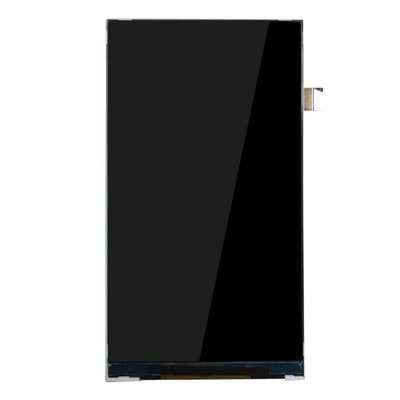

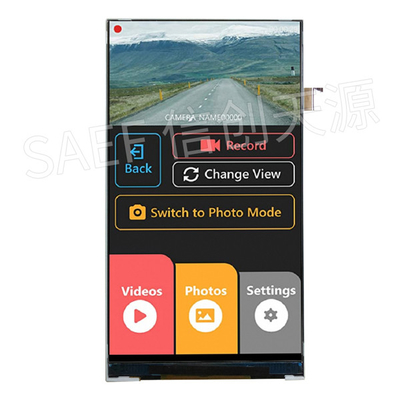

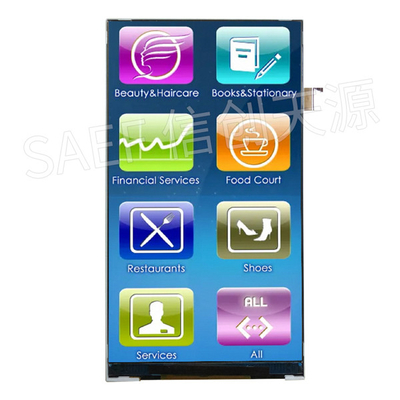

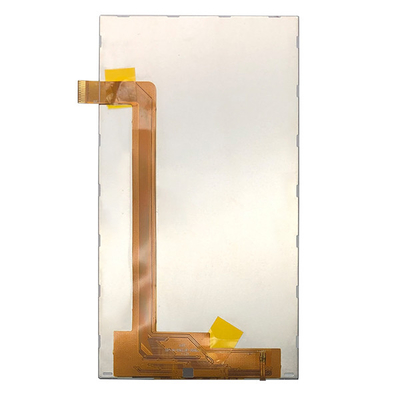

5.0" TFT 720x1280, TFT LCD 5.0 นิ้ว รูปภาพสินค้า
