รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอ LCD TFT ขนาด 3.5 " | การแก้ไข: | 320x480 จุด |
|---|---|---|---|
| ไอซีไดร์เวอร์: | ILI9488 หรือเทียบเท่า | หน้าจอสัมผัส: | พร้อมระบบสัมผัสแบบ Resistive Touch |
| ขนาดครอบแก้ว: | ปรับแต่งได้ | ดูทิศทาง: | 12 นาฬิกา |
| ภาพลักษณะ ดิม: | 55.26 ((W) x 84.69 ((L) x 2.1 ((T) mm | พื้นที่ใช้งาน: | 48.96 x 73.44 มม |
| อินเตอร์เฟซ: | MCU 16 บิต (ปรับแต่งได้) | การเชื่อมต่อ: | การบัดกรี (สามารถปรับแต่งได้) |
| หมายเลขพิน: | 44 พิน (สามารถปรับแต่งได้) | ความส่องสว่างของพื้นผิว: | 200 ซีดี/ตรม.(ไนต์) |
| แรงดันไฟฟ้า: | 3.2 โวลต์ | ประเภทแบ็คไลท์: | ไฟ LED สีขาว |
| อายุการใช้งาน LED: | 40,000 ชม | การปฏิบัติตาม: | เป็นไปตามข้อกำหนดของ REACH & RoHS |
| เน้น: | จอแสดงผล TFT LCD 16 บิต,จอแสดงผล TFT LCD แนวตั้ง,LED Backlight TFT 320x480 |
||
TFT LCD Display 3.5 Inch 320x480 portrait TN ประเภท ILI9488 MCU 16 บิต 3.2V ไฟหลัง LED ขาว
3.5" TFT 320x480, TFT LCD 3.5 นิ้ว
SF-TC350H-9934A-N TFT LCD โมดูลคือขนาด 3.5 ′′ กลม HVGA รูปแบบ 320x480 สีเต็มแสดงภาพ, SF-TC350H-9934A-N มีอีกรุ่นหนึ่งซึ่งมีจอสัมผัส Resistive,เลขรุ่นคือ SF-TC350H-9934A-T, และมันสามารถออกแบบได้ด้วย PCAP ที่มีเบอร์ส่วนคือ SF-TC350H-9934A-CT. หน่วยนี้สนับสนุน MCU 16 บิต อินเตอร์เฟซ. SF-TC350H-9934A-N โมเดลมีขนาดหน่วย 55.26 ((W) x 84.69 ((L) x 2.1 (((T) mm และขนาดพื้นที่ที่ใช้งาน 48.96 x 73.44 mm
SF-TC350H-9496G-T มีการบูรณาการกับเครื่องควบคุม ILI9488 บนโมดูล และความตึงของอุปทานโลจิกของมันอยู่ในช่วง 2.6V ถึง 3.4V. ค่าเฉพาะคือ 3.2V.
ความสว่างของพื้นผิวคือ 200 cd / m2 (Nits) หากคุณต้องการที่จะใช้มันเป็นโหมดรูปแบบหรือปรับความสว่าง, กรุณาติดต่อเราสําหรับการสนับสนุนทางเทคนิคเพิ่มเติมความสว่างของพื้นผิวสามารถบรรลุได้ถึง 1000 cd/m2 (nits)รูปแบบนี้ถูกใช้อย่างมากd ในระบบจําแนก, อัตโนมัติ, GPS, อุปกรณ์การแพทย์, อุปกรณ์อุตสาหกรรม, อุปกรณ์รักษาความปลอดภัยที่ต้องการ TFT แสดงภาพในคุณภาพสูงและสี
| สินค้า: | จอ LCD TFT ขนาด 3.5 " | การแก้ไข: | 320x480 จุด |
|---|---|---|---|
| ไดรเวอร์ IC: | ILI9488 หรือเทียบเท่า | หน้าจอสัมผัส: | ด้วยการสัมผัสแบบต่อต้าน |
| ขนาดกระจกปก: | สามารถปรับแต่งได้ | ทิศทางการดู: | เวลา 12 โมง |
| รูปแบบ Dim: | 55.26 ((W) X 84.69 ((L) X 2.1 ((T) มม. | พื้นที่ทํางาน: | 48.96 X 73.44 มิลลิเมตร |
| อินเตอร์เฟซ: | MCU 16 บิต (สามารถปรับแต่งได้) | การเชื่อมต่อ: |
การผสม (สามารถปรับแต่งได้) |
| เลขปิน: | 44 ปิน (สามารถปรับแต่งได้) | ความสว่างของพื้นผิว: | 200 Cd/m2 ((nits) |
| ความดันไฟฟ้า: | 3.2 V | ประเภทไฟหลัง: | LED ขาว |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | สอดคล้องกับ REACH และ RoHS |
การนิยาม Pin
ปิน 1, LED A, LED Anode
Pin2, LED6K, LED คาโทด
ปิน3 LED5K แคธอด LED
Pin4, LED4K, LED คาโทด
Pin5, LED3K, LED คาโทด
พิน 6 LED2K แคธอด LED
ปิน 7, LED1K, LED คาโธด
ปิน 8 จีเอ็นดี ดิน
ปิน 9, LED7K (NC) เปิด
ปิน 10 วีซีไอ แฟร์สปาย 2.8 วอลต์ โวลเตจ
Pin11, IOVCC, การให้พลังงาน 2.8V/1.8V โวลเตชั่น
Pin12, /CS, pin input สําหรับสัญญาณการเลือกชิป
ปิน 13 /WR เขียนปินเข้าสัญญาณสตร็อบ
pin14, RS, ลงทะเบียนเลือกสัญญาณ.
Pin15, RD, อ่าน สัญญาณสตรีบอสปิน
Pin16 /RESET สัญญาณการเข้า LCM Reset
ปิน17 นีซี เปิดแล้ว
ปิน18 นีซี เปิดแล้ว
Pin19~Pin34, D15-D0, แสดงข้อมูล I/O
ปิน 35 IM0 / NC เปิด
ปิน36 IM1/NC เปิด
Pin37, FMARK, Tearing effect output pin to synchronizes MCU to frame writing, activated by S/W command. ปิน37 แผ่นที่ใช้ในการออกผลลัพธ์การฉีกขาด เพื่อให้ MCU ทําสynchronization กับการเขียนกรอบ โดยใช้คําสั่ง S/W
ปิน 38 LED8K (NC) เปิด
Pin39, GND, ดิน
ปิน40 เอ็กซ์เอลเอล เอ็นซี เปิด
ปิน 41 YD ((NC) เปิด
ปิน 42 XR (NC) เปิด
ปิน43 ยูเอ็นซี เปิด
ปิน 44 จีเอ็นดี
3.5" TFT 320x480, TFT LCD 3.5 นิ้ว

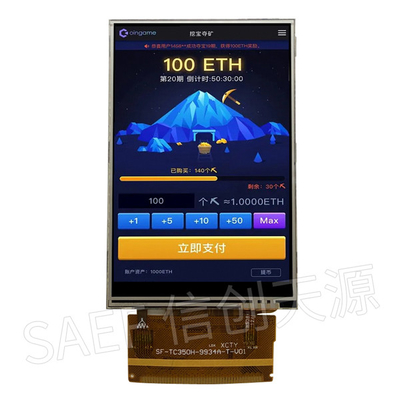

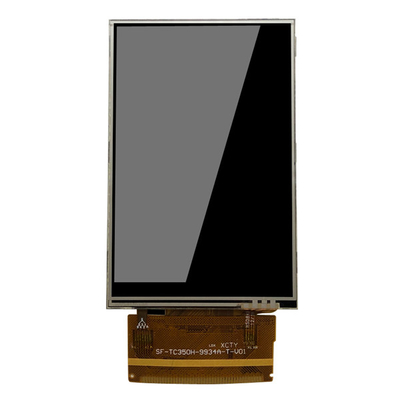

3.5" TFT 320x480, TFT LCD 3.5 นิ้ว ภาพสินค้า
