รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | 3.7" นิ้ว IPS TFT LCD | ปณิธาน: | 480x800 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB | หน้าจอสัมผัส: | ปรับแต่งได้ |
| กำลังดูทิศทาง: | มุมมองทั้งหมด (IPS) | คนขับไอซี: | HX8369 |
| หมายเลขพิน: | 40 พิน | ขนาดโมดูล: | 53.48 x 91.72 x 1.6 มม. |
| พื้นที่ใช้งาน: | 48.24 x 80.4 มม. | การเชื่อมต่อ: | ประเภทตัวเชื่อมต่อ (สามารถกำหนดเองได้) |
| ความสว่างของพื้นผิว: | 200 cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | HX8369 WVGA จอแสดงผล TFT LCD,3.7 นิ้วจอแสดงผล TFT LCD 480x800,480x800 WVGA TFT LCD 3.7 นิ้ว |
||
3.7 "นิ้ว WVGA 480x800 ภาพบุคคล TFT LCD Display IPS มุมมองทั้งหมด HX8369 RGB Interface
ภาพบุคคล 3.7" โมดูล TFT LCD, 3.7" 480x800 TFT Description
Saef Tech SF-TC370S-9793A-N เป็นโมดูล TFT LCD ขนาด 3.7 นิ้วในแนวทแยงที่มีความละเอียด 480x800 พิกเซลโมดูลนี้สร้างขึ้นด้วย HX8369 IC;ประกอบด้วยฟังก์ชัน IC ตัวควบคุมและไดรเวอร์ รองรับอินเทอร์เฟซ RGB และแรงดันไฟฟ้า (Vdd) ตั้งแต่ 2.6V ถึง 3.3V, 2.8V ทั่วไป
โมดูล SF-TC370S-9793A-N TFT LCD เป็นโหมดแนวตั้งที่มีความสว่าง 200 นิต (ค่าปกติ)โมดูลนี้ยังมีให้สำหรับหน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ Capacitive ที่คาดการณ์ไว้SF-TC370S-9793A-N สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20℃ ถึง +70℃;อุณหภูมิในการจัดเก็บอยู่ในช่วง -30 ℃ ถึง +80 ℃โมดูล TFT LCD ขนาด 3.7 นิ้วนี้ใช้กันอย่างแพร่หลายในเครื่องชงกาแฟ เตาอบไมโครเวฟ สแกนเนอร์ ระบบอัตโนมัติภายในบ้าน ระบบควบคุมการเข้าออก อุปกรณ์ตรวจสอบ เครื่องวิเคราะห์ ระบบรักษาความปลอดภัย ระบบชลประทานในสวน ฯลฯ
| ผลิตภัณฑ์: | 3.7" นิ้ว IPS TFT LCD | ปณิธาน: | 480x800 จุด |
|---|---|---|---|
| อินเตอร์เฟซ: | RGB | หน้าจอสัมผัส: | ปรับแต่งได้ |
| ดูทิศทาง: | มุมมองทั้งหมด (IPS) | ไอซีไดรเวอร์: | HX8369 |
| หมายเลขพิน: | 40 พิน | ขนาดโมดูล: | 53.48 X 91.72 X 1.6 มม. |
| พื้นที่ใช้งาน: | 48.24 X 80.4 มม. | การเชื่อมต่อ: |
ประเภทตัวเชื่อมต่อ (สามารถปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 200 Cd/m2 (นิต) | อุณหภูมิในการทำงาน: | -20℃ ถึง +70℃ |
| อายุการใช้งาน LED: | 40,000 ชั่วโมง | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คำจำกัดความของพิน
Pin1, GND, กราวด์
Pin2, AVDD(2.8V), พาวเวอร์ซัพพลาย แรงดันไฟ 2.8V.
Pin3, VDDIO(1.8V), พาวเวอร์ซัพพลาย แรงดันไฟ 1.8V.
Pin4~Pin9, R5-R0, แสดงข้อมูล I/O.
Pin10~Pin15, G5-G0, แสดงข้อมูล I/O.
Pin16~Pin21, B5-B0, แสดงข้อมูล I/O.
Pin22, LCDC_RST, LCM รีเซ็ตสัญญาณอินพุต
Pin23, LCDC_VSYNC, ซิงค์แนวตั้งสัญญาณ RGB I/F
Pin24, LCDC_HSYNC, ซิงค์แนวนอนสัญญาณ RGB I/F
Pin25, SPI_SDO, สัญญาณเอาท์พุตแบบอนุกรมใน SPI I/F
Pin26, SPI_SDI, สัญญาณอินพุตแบบอนุกรมใน SPI I/F
Pin27, SPI_SCLK, สัญญาณนาฬิกาซิงโครนัสใน SPI I/F
Pin28, SPI_CS, พินอินพุตเลือกชิป (เปิดใช้งานต่ำ) ใน SPI I/F
Pin29, LCDC_PCLK, สัญญาณนาฬิกาพิกเซลใน RGB I/F
Pin30, LCDC_DEN, เปิดใช้งานสัญญาณในโหมด RGB I/F 1
Pin31, LEDK8, LED แคโทด
Pin32, LEDK7, LED แคโทด
Pin33, LEDK6, LED แคโทด
Pin34, LEDK5, LED แคโทด
Pin35, LEDK4, LED แคโทด
Pin36, LEDK3, LED แคโทด
Pin37, LEDK2, LED แคโทด
Pin38, LEDK1, LED แคโทด
Pin39, LEDA, LED Anode
Pin40, GND, กราวด์
ภาพพอร์ตเทรต 3.7" โมดูล TFT LCD, 3.7" 480x800 TFT Drawing

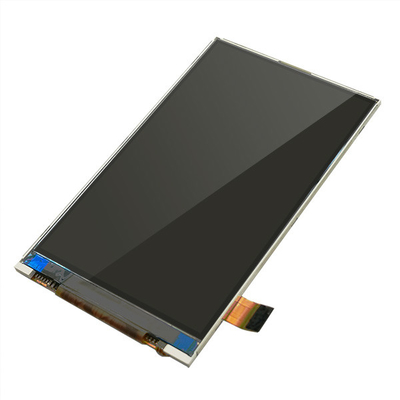

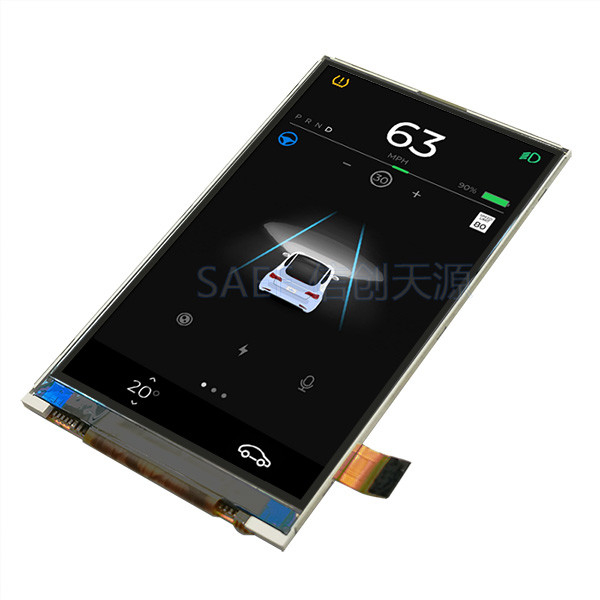

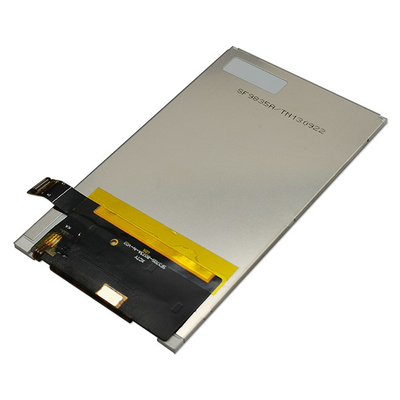

Portrait 3.7" TFT LCD Module, 3.7" 480x800 TFT Real Product Image
