รายละเอียดสินค้า:
|
| สินค้า: | 2.4 นิ้ว TFT | หน้าจอสัมผัส: | พานิลสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 240x320 QVGA | ครอบแก้ว: | ไม่มี (ปรับแต่งได้) |
| ดูทิศทาง: | 12 นาฬิกา | อินเตอร์เฟซ: | ไมโครซียู/RGB/SPI |
| หมายเลขพิน: | 48 พิน | การเชื่อมต่อ: | การบัดกรี |
| ความส่องสว่างของพื้นผิว: | 350 ซีดี/ตร.ม | อายุการใช้งาน LED: | 40,000 ชม |
| เน้น: | โปรแกรมการแสดงภาพ LCD 240x320,จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว |
||
เกี่ยวกับรายการนี้ SF-TC240H-8944B-T
นําเสนอจอ LCD TFT ขนาด 2.4 นิ้ว ความละเอียด 240x320 QVGA ออกแบบให้ประสบการณ์ทางสายตาที่สดชื่นในรูปแบบที่คอมแพคต์ จอนี้มีอินเตอร์เฟซ MCU / RGBให้บริการตัวเลือกการเชื่อมต่อที่หลากหลายสําหรับไมโครคอนโทรลเลอร์และระบบต่างๆ.
ลักษณะสําคัญ:
การใช้งาน:
สัมผัสความสะดวกสบายและประโยชน์ของจอ LCD TFT ขนาด 2.4 " 240x320 นิ้ว QVGA กับจอสัมผัสแบบต้านทานและนําโครงการของคุณไปสู่ระดับต่อไป ด้วยการออกแบบที่ดูน่าสนใจและใช้งานไม่ว่าคุณจะพัฒนาต้นแบบหรือผลิตภัณฑ์ทางการค้า ช่องจอนี้จะให้ผลงานและความน่าเชื่อถือที่คุณต้องการ
ลักษณะ
| สินค้า: | 2.4 นิ้ว TFT | หน้าจอสัมผัส: | แผ่นสัมผัสแบบต้านทาน (RTP) |
|---|---|---|---|
| การแก้ไข: | 240x320 QVGA | กล่องปกปิด | ไม่มี ((สามารถปรับแต่ง) |
| ทิศทางการดู: | เวลา 12 โมง | อินเตอร์เฟซ: | MCU/RGB |
| หมายเลขปิน: | 48 ปิน | การเชื่อมต่อ: | ประเภทการเชื่อมต่อ FPC |
| ความสว่างของพื้นผิว: | 250 Cd/m2 | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
FAQ:
Q1. ผมขอสั่งตัวอย่างได้ไหม?
A: ใช่, เราต้อนรับการสั่งตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพ. ตัวอย่างผสมของตัวเลขรายการที่แตกต่างกันสามารถยอมรับได้
ถามที่ 2 แล้วเวลานําไป?
A: สําหรับผลิตภัณฑ์ที่ไม่อยู่ในชั้นวางสินค้า, ตัวอย่างในสต็อคทันที. 1-1.5 สัปดาห์สําหรับการทําตัวอย่างใหม่. 4-6 สัปดาห์สําหรับการผลิตจํานวนมาก. สําหรับผลิตภัณฑ์ที่ออกแบบ, 2-3 วันสําหรับข้อเสนอการออกแบบ;2 ชั่วโมงสําหรับการทําตัวอย่างในการออกแบบการอนุมัติ; 5-6 ชั่วโมงสําหรับการทดลอง / การผลิตจํานวนมากเมื่อรับรองตัวอย่าง
Q3. คุณมี MOQ จํากัดใด ๆ สําหรับตัวอย่างและการสั่งการการผลิต?
A: MOQ ต่ํา. 3-5pcs สําหรับการตรวจสอบตัวอย่างมีให้เลือก. MOQ การผลิตจํานวนมากเป็นปกติ 1K / lot. เราสนับสนุน qty ต่ํากว่า MOQ MP สําหรับการสั่งซื้อการเดินเส้น / PP.
Q4. คุณส่งสินค้าอย่างไร และใช้เวลานานแค่ไหนในการมาถึง?
ตอบ: ส่งโดย DHL, UPS, FedEx หรือ TNT ใช้เวลา 5-7 วันในการมาถึง ส่งทางอากาศและทางทะเลยังเป็นตัวเลือก
Q5. วิธีการดําเนินการสั่งซื้อโมดูล LCD?
A: ก่อนอื่นก็บอกเราความต้องการหรือการใช้งานของคุณ
อย่างที่สอง เราอ้างอิงตามความต้องการของคุณหรือข้อเสนอของเรา
อย่างที่สาม ลูกค้ายืนยันตัวอย่างและวางเงินฝากสําหรับการสั่งซื้ออย่างเป็นทางการ
และที่สี่ เราจัดการผลิต
Q6. จะพิมพ์โลโก้ของฉันบนสินค้า LCD ได้มั้ย?
ตอบ: ใช่ครับ กรุณาแจ้งเราอย่างเป็นทางการในช่วงการออกแบบ และเราจะทําตัวอย่างด้วยโลโก้ของคุณเพื่อการทดสอบตัวอย่างและอนุมัติของคุณ เมื่ออนุมัติตัวอย่าง การผลิตจํานวนมากจะตามตัวอย่างที่อนุมัติ
Q7: คุณให้การรับประกันสินค้าหรือไม่
ตอบ: ครับ เราให้การรับประกันสินค้า 1 ปี
Q8: วิธีการจัดการกับความผิดปกติ?
A: อย่างแรก, ผลิตภัณฑ์ของเราถูกผลิตในระบบควบคุมคุณภาพที่เข้มงวดและอัตราความบกพร่องจะน้อยกว่า 0.2%.
อย่างที่สอง ในช่วงประกันสินค้า เราจะส่ง Lcd ใหม่พร้อมกับการสั่งซื้อใหม่ในปริมาณน้อยเราจะซ่อมแซมและส่งมันกลับให้คุณ หรือเราสามารถหารือเรื่องแก้ไข รวมถึงการโทรกลับตามสถานการณ์จริง.
มิติภายนอก
การนิยาม Pin อินเตอร์เฟซ
| ไม่ | PIN NAME | I/O | คําอธิบาย |
| 1 | YU | ฉัน | ปินพานิลสัมผัส |
| 2 | XL | ฉัน | ปินพานิลสัมผัส |
| 3 | YD | ฉัน | ปินพานิลสัมผัส |
| 4 | XR | ฉัน | ปินพานิลสัมผัส |
| 5 | GND | ฉัน | ดิน |
| 6 | VCI | ฉัน | พลังงานไฟฟ้า 2.8V โวลเตชั่น |
| 7 | VDD3 | ฉัน | พลังงานไฟฟ้า 2.8V/ 1.8V โวลเตชั่น |
| 8 | VDD3_P(NC) | - | เปิด |
| 9 | BC_CTRL ((NC) | - | เปิด |
| 10 | BC ((NC) | - | เปิด |
|
11 |
TE |
O |
ปินการออกผลการฉีกฉีก เพื่อให้ MPU ทําสynchronize กับการเขียนกรอบเปิดโดยคําสั่ง S / W เมื่อปินนี้ไม่ได้เปิดคือต่ํา |
| 12-29 | DB17-DB0 | I/O | แสดงข้อมูล I/O |
| 30 | SDA | I/O | สัญญาณเข้าลําดับ |
| 31 | DOTLCK | ฉัน | สัญญาณนาฬิกาจุดสําหรับการทํางานอินเตอร์เฟซ RGB |
| 32 | ENABLE | ฉัน | สัญญาณเปิดให้ใช้งานข้อมูลสําหรับ RGB Interface Operation |
| 33 | HSYNC | ฉัน | สัญญาณปรับสมาธิแนวขวา |
| 34 | VSYNC | ฉัน | เฟรม สัญลักษณ์ปรับสynchronous |
| 35 | RDX | ฉัน | อ่าน สัญลักษณ์สตร็อบ ปินการเข้า |
| 36 | WRX | ฉัน | เขียนสัญลักษณ์สตร็อบปินการเข้า |
| 37 | DCX | ฉัน | ลงทะเบียนเลือกสัญญาณ |
| 38 | CSX | ฉัน | ปินการเข้าสําหรับสัญญาณการเลือกชิป |
| 39 | กําหนดใหม่ | ฉัน | สัญญาณเข้า LCM Reset |
| 40 | IM0 |
ฉัน |
กรุณาดูหน้าที่สี่ เลือก MCU interface mode |
| 41 | IM1 | ||
| 42 | IM2 | ||
| 43 | IM3 | ||
| 44 | LED_A | ฉัน | แอนโด LED |
| 45 | LED_K1 | ฉัน | แคทโดด LED |
| 46 | LED_K2 | ฉัน | แคทโดด LED |
| 47 | LED_K3 | ฉัน | แคทโดด LED |
| 48 | LED_K4 | ฉัน | แคทโดด LED |
ลักษณะของไฟหลัง LED
| รายการ | สัญลักษณ์ | MIN | TYP | MAX | UNIT |
การทดสอบ สภาพ |
| โลเตชั่นไฟฟ้า | Vf | 3.0 | 3.2 | 3.4 | V | If=80mA |
| กระแสไฟฟ้า | ถ้า | - | 80 | - | mA | - |
| ความดันกลับ | Vr | - | - | 5 | V | - |
| การสูญเสียพลังงาน | Pd | - | 288 | - | mW | - |
| ความเข้มแสงสําหรับ LCM |
- |
- | 350 | - | Cd/m2 | If=80mA |
| ความเหมือนกันสําหรับ LCM | - | 80 | - | - | % | If=80 mA |
| สีไฟหลัง | สีขาว | |||||

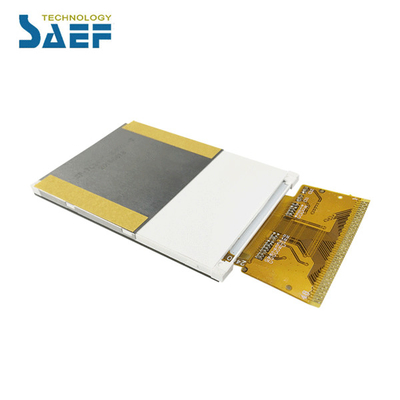

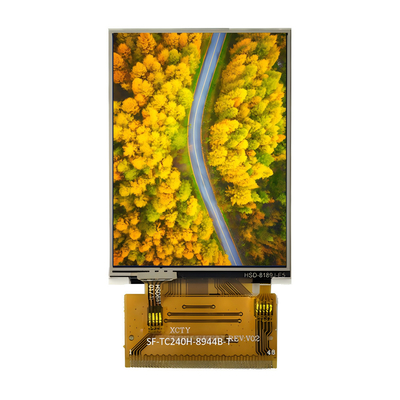

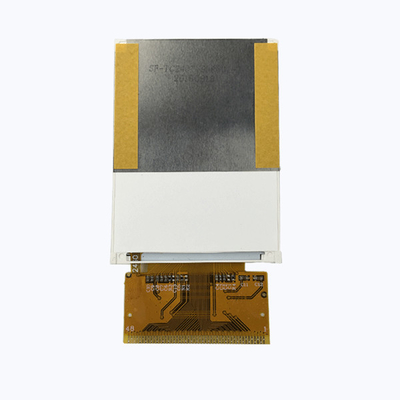

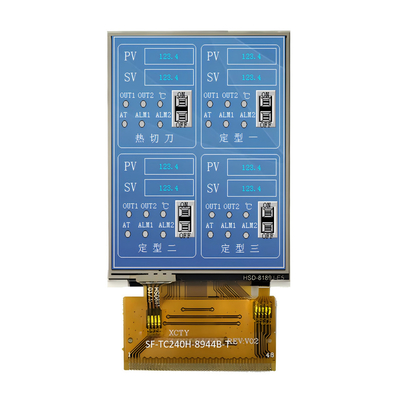

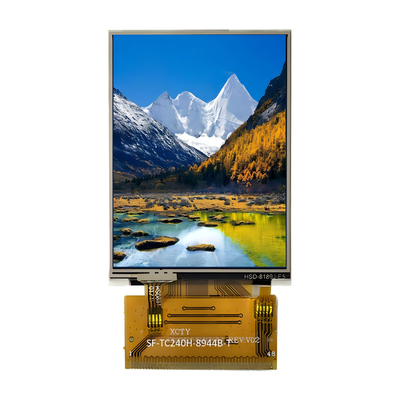

ภาพสินค้า
