รายละเอียดสินค้า:
|
| ผลิตภัณฑ์: | จอtft 2.4นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบต้านทาน (ปรับแต่งได้) |
|---|---|---|---|
| ปณิธาน: | 240*320 | ฝาครอบกระจกขนาด: | ปรับแต่งได้ |
| กำลังดูทิศทาง: | 12:00 | อินเตอร์เฟซ: | MCU (ปรับแต่งได้) |
| หมายเลขพิน: | 25 พิน (ปรับแต่งได้) | การเชื่อมต่อ: | การบัดกรี (ปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 150 cd/m2 (ปรับแต่งได้) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ไอซีไดรเวอร์: | ST7789V | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
| เน้น: | จอแสดงผล QVGA TFT LCD,240x320 TFT LCD Display,2.4 นิ้ว TFT 240x320 |
||

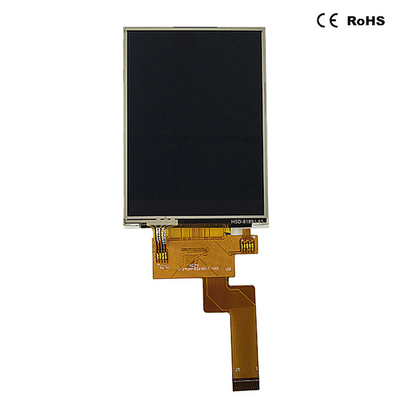

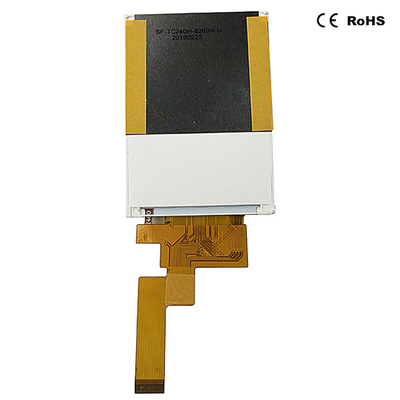

จอแสดงผล TFT LCD ขนาด 2.4 นิ้ว IPS QVGA 240x320 พร้อมระบบสัมผัสแบบ Resistive
SAEF TECHNOLOGY SF-TC240H-8269B1-T เป็นจอแสดงผล TFT LCD ขนาด 2.4 นิ้วในแนวทแยง ความละเอียด 240x320 พิกเซล
รายละเอียดโดยย่อของผลิตภัณฑ์:
1. ขนาด LCD: 2.4” นิ้ว TFT
2. ความละเอียด: 240x320 QVGA
3. มุมมอง: ALL
4. ขนาดเค้าร่าง: 60.26*42.72*3.mm
5. ไอซีไดรเวอร์ LCD: ST7789V
6. ประเภทอินเทอร์เฟซ LCD: MCU
7. อุณหภูมิ: ด้านบน -20 °C ถึง +70°C;อุณหภูมิ -30°C ถึง +80°C
8. แผงสัมผัส: หน้าจอสัมผัสแบบ Resistive (RTP)
| ผลิตภัณฑ์: | จอแสดงผล TFT 2.4 นิ้ว | หน้าจอสัมผัส: | แผงสัมผัสแบบ Resistive (ปรับแต่งได้) |
|---|---|---|---|
| ปณิธาน: | 240*320 | ฝาครอบกระจกขนาด: | ปรับแต่งได้ |
| ดูทิศทาง: | 12:00 | อินเตอร์เฟซ: | MCU (ปรับแต่งได้) |
| หมายเลขพิน: | 25 พิน (ปรับแต่งได้) | การเชื่อมต่อ: | การบัดกรี (ปรับแต่งได้) |
| ความสว่างของพื้นผิว: | 150 Cd/m2 (ปรับแต่งได้) | อายุการใช้งาน LED: | 40,000 ชั่วโมง |
| ไอซีไดรเวอร์: | ST7789V | การปฏิบัติตาม: | เป็นไปตามข้อกำหนด REACH & RoHS |
คุณสมบัติของสินค้า:
1. SF-TC240H-8269B1-T เป็นโมดูล TFT LCD มีขนาดเส้นทแยงมุม 2.4 นิ้ว, 240xRGBx320 QVGA, จอแสดงผล TFT LCD แบบสีเต็มรูปแบบ
2. โมดูลนี้รองรับอินเทอร์เฟซ SPIรุ่น SF-TC240H-8269B1-T มีขนาดโมดูล 60.26x42.72 มม. และขนาดพื้นที่แอ็คทีฟ 36.72 x48.96 มม.
3. SF-TC240H-8269B1-T ถูกรวมเข้ากับคอนโทรลเลอร์ ST7789V บนโมดูล และแรงดันไฟจ่ายลอจิกมีตั้งแต่ 2.6V ถึง 3.3V
4. สามารถทำงานได้ที่อุณหภูมิตั้งแต่ -20℃ถึง +70℃;อุณหภูมิการจัดเก็บอยู่ในช่วง -30℃ถึง +80℃.
5. SF-TC240H-8269B1-T เป็นโมดูล LCD แนวตั้ง ความสว่าง 150 cd/m2หากคุณต้องการใช้ในโหมดแนวนอนหรือเพิ่มความสว่าง โปรดติดต่อเราเพื่อรับการสนับสนุนด้านเทคนิคเพิ่มเติม
ข้อดีของผลิตภัณฑ์
1.IPS มุมมองแบบเต็ม (80/80/80/80)มุมมองที่ดีมากสมบูรณ์แบบสำหรับการใช้งานประเภทต่างๆ ไม่ว่าจะวางบน บนโต๊ะ หรือใช้มือถือ ฯลฯ.
2.ประสิทธิภาพการแสดงผลที่ยอดเยี่ยมของสีพื้นหลัง ความสว่าง มุมมอง และความเข้ม ฯลฯ
3. ระดับคุณภาพสูงสำหรับงานอุตสาหกรรมและการแพทย์
4. มีความยืดหยุ่นที่จะมีหรือไม่มีหน้าจอสัมผัสแบบต้านทานเราสามารถรองรับการออกแบบ CTP แบบกำหนดเอง (แผงสัมผัสแบบ capacitive) สำหรับลูกค้าได้เช่นกันFPC ก็ปรับแต่งได้เช่นกัน
5. ราคาโซลูชั่นการแข่งขันที่มีคุณภาพดีในหมู่ประเภทเดียวกันในอุตสาหกรรม LCD
6. ติดตั้งง่ายและบำรุงรักษาง่าย
แอปพลิเคชัน
โมดูล TFT LCD 1.44” นี้ใช้กันอย่างแพร่หลายในรีโมทคอนโทรล, อุปกรณ์พกพาทางการแพทย์, เครื่องมือวัดขนาดเล็ก, เครื่องวิเคราะห์, นาฬิกาอัจฉริยะ, อุปกรณ์สวมใส่ได้ ฯลฯ
การประกันคุณภาพ
1. สำหรับทุกชิ้นเรามีการทดสอบ 100% สามครั้งเพื่อให้แน่ใจว่ามีคุณภาพดี
2. ผู้จัดการ QA อยู่ในอุตสาหกรรม LCD มากว่า 14 ปีผู้ปฏิบัติงานด้านการผลิตและ QA ที่สำคัญอยู่ในอุตสาหกรรม LCD มากว่า 7-8 ปีทีมงานของเราทุกคนมีความเป็นมืออาชีพและมีประสบการณ์ด้านจอ LCD เพื่อรับรองคุณภาพให้กับลูกค้า
คำถามที่พบบ่อย:
ไตรมาสที่ 1ฉันสามารถสั่งซื้อตัวอย่างได้หรือไม่?
ตอบ: ได้ เรายินดีรับคำสั่งซื้อตัวอย่างเพื่อทดสอบและตรวจสอบคุณภาพยอมรับตัวอย่างผสมของหมายเลขสินค้าที่แตกต่างกัน
ไตรมาสที่ 2แล้วระยะเวลารอคอยล่ะ?
A: สำหรับสินค้านอกชั้นวาง ตัวอย่างในสต็อกทันที1-1.5 สัปดาห์สำหรับการสร้างตัวอย่างใหม่4-6 สัปดาห์สำหรับการผลิตจำนวนมากสำหรับผลิตภัณฑ์ที่ออกแบบภายใน 2-3 วันสำหรับข้อเสนอการวาดเคาน์เตอร์2 สัปดาห์สำหรับการทำตัวอย่างเมื่อได้รับการอนุมัติการวาดภาพ5-6 สัปดาห์สำหรับการทดลองใช้งาน/การผลิตจำนวนมากที่อนุมัติตัวอย่าง
ไตรมาสที่ 3คุณมีขีด จำกัด MOQ สำหรับตัวอย่างและใบสั่งผลิตหรือไม่?
ตอบ: ขั้นต่ำต่ำ3-5 ชิ้นสำหรับการตรวจสอบตัวอย่างสามารถใช้ได้ปริมาณการผลิตขั้นต่ำโดยปกติ 1K/ล็อตเรารองรับจำนวนที่ต่ำกว่า MP MOQ สำหรับคำสั่งซื้อ Trail-run/PP-run
ไตรมาสที่ 4คุณจัดส่งสินค้าอย่างไรและใช้เวลานานเท่าใดกว่าจะมาถึง?
ตอบ: จัดส่งโดย DHL, UPS, FedEx หรือ TNTใช้เวลา 5-7 วันในการมาถึงการขนส่งทางอากาศและทางทะเลก็เป็นทางเลือกเช่นกัน
Q5.จะสั่งซื้อโมดูล LCD ได้อย่างไร?
ตอบ: ขั้นแรกแจ้งให้เราทราบความต้องการหรือใบสมัครของคุณ
ประการที่สอง เราเสนอราคาตามความต้องการของคุณหรือข้อเสนอแนะของเรา
ลูกค้ารายที่สามยืนยันตัวอย่างและวางเงินมัดจำสำหรับการสั่งซื้ออย่างเป็นทางการ
ประการที่สี่ เราจัดเตรียมการผลิต
Q6.สามารถพิมพ์โลโก้ของฉันบนผลิตภัณฑ์ LCD ได้หรือไม่
ก. ใช่.โปรดแจ้งให้เราทราบอย่างเป็นทางการในขั้นตอนการออกแบบ แล้วเราจะจัดทำตัวอย่างที่มีโลโก้ของคุณสำหรับการทดสอบและการอนุมัติตัวอย่างของคุณเมื่อได้รับการอนุมัติตัวอย่าง การผลิตจำนวนมากจะเป็นไปตามตัวอย่างที่ได้รับอนุมัติ
Q7: คุณมีการรับประกันสินค้าหรือไม่?
ตอบ: ได้ เรารับประกันสินค้า 1 ปี
Q8: วิธีจัดการกับความผิดพลาด?
ตอบ: ประการแรก ผลิตภัณฑ์ของเราผลิตขึ้นในระบบการควบคุมคุณภาพอย่างเข้มงวด และอัตราการชำรุดจะน้อยกว่า 0.2%
ประการที่สอง ในช่วงระยะเวลาการรับประกัน เราจะส่งแอลซีดีใหม่พร้อมคำสั่งซื้อใหม่สำหรับปริมาณเล็กน้อยสำหรับชุดผลิตภัณฑ์ที่มีข้อบกพร่อง เราจะซ่อมแซมและส่งให้คุณอีกครั้ง หรือเราจะหารือเกี่ยวกับวิธีแก้ปัญหารวมถึงการเรียกซ้ำตามสถานการณ์จริง
ภาพวาดจอแสดงผล TFT LCD ขนาด 2.4 นิ้ว

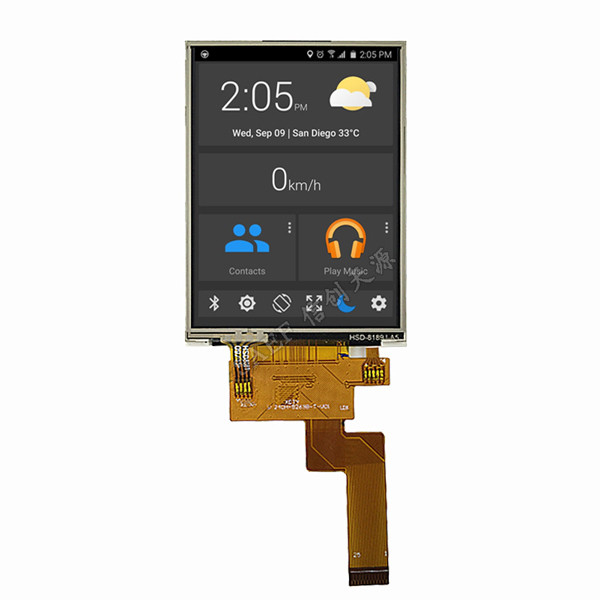

จอแสดงผล TFT LCD ขนาด 2.4 นิ้วพร้อมการสาธิตผลิตภัณฑ์จริง
ผลิตภัณฑ์ที่คล้ายคลึงกันสำหรับการออกแบบของคุณ
|
ขนาด
|
รายละเอียด | P/N . ของเรา |
|
2.4 นิ้ว
|
แนวตั้ง 2.4 นิ้ว IPS มุมมองทั้งหมด 240*320 ไม่มี TP | SF-TC240H-8269A-N |
|
2.4 นิ้ว
|
2.4 นิ้ว 240*320 TN ประเภท ILI9341 IC พร้อม RTP | SF-TC240H-8944-T |
|
2.4 นิ้ว
|
2.4 นิ้ว 240*320 TN ประเภท ST7789V IC พร้อม RTP | SF-TC240H-8944B-T |
|
2.4 นิ้ว
|
2.4 นิ้ว 240*320 TN ประเภท ST7789V IC, ไม่มี TP | SF-TC240H-8944B-N |
