รายละเอียดสินค้า:
|
| สินค้า: | จอ LCD TFT ขนาด 1.3 นิ้ว | หน้าจอสัมผัส: | ปราศจาก |
|---|---|---|---|
| การแก้ไข: | 240x240 จุด | ครอบแก้ว: | สามารถปรับแต่งได้ |
| ดูทิศทาง: | มุมมองแบบ IPS ฟรี | อินเตอร์เฟซ: | อินเทอร์เฟซ SPI |
| หมายเลขพิน: | 12 พิน | การเชื่อมต่อ: | กำลังเสียบปลั๊ก |
| ความส่องสว่างของพื้นผิว: | 250 cd/m2(ไนต์) | อายุการใช้งาน LED: | 40,000 ชม |
| ใบรับรอง: | ISO9001:2015 / ISO1400:2015 | การปฏิบัติตาม: | รอบคอบกับ Rohs & Reach |
| เน้น: | จอ LCD 240x240 สี่เหลี่ยม,จอ LCD สี่เหลี่ยม 1.3 นิ้ว,ดูจอ TFT สี่เหลี่ยมฟรี |
||
1.3 นิ้ว TFT LCD ขนาด 240x240 จุด
SFTO130JY-7167AN เป็นจอ LCD TFT สี่เหลี่ยมสีเต็ม ขนาดเส้นแยก 1.3 นิ้ว และความละเอียด 240x240 มูลูลนี้รองรับอินเตอร์เฟซ SPIทําให้มันสะดวกมากสําหรับผู้ใช้โปรแกรมและใช้ขนาดโมเดลของ SF-TO130B-8909A-N เป็น 21.16x29.22 มิลลิเมตร และขนาดพื้นที่ทํางานคือ 23.4x23.4 มิลลิเมตร
เครื่องควบคุม Driver IC ST7789V ได้ถูกบูรณาการในโมดูล, ด้วยความถี่ปรับพลังงานโลจิกในช่วง 3.0V ถึง 3.6V.สามารถทํางานได้ในช่วงอุณหภูมิ -20 °C ถึง +70 °C และช่วงอุณหภูมิในการเก็บรักษาของมันคือ -30 °C ถึง +80 °C.SFTO130JY-7167AN ของFPC สามารถปรับแต่งได้ และสามารถติดตั้งจอสัมผัสแบบต่อต้าน (RTP) หรือจอสัมผัสแบบประกอบได้
ลักษณะ
| รายการ | เนื้อหา |
| ขนาด LCD | 1.3 นิ้ว (( diagonal) |
| โหมดการแสดง | ปกติเป็นสีดํา |
| การแก้ไข | 240 ((H) RGB x 240 ((V) |
| สูงจุด | 0.0975 (H) x 0.0975 ((V) มิลลิเมตร |
| พื้นที่ทํางาน | 23.4 ((H) x 23.4 (V) มิลลิเมตร |
| ขนาดโมดูล | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) มม. |
| การจัดเรียงสี | RGB สายตั้ง |
| อินเตอร์เฟซ | 4 สาย SPI |
| ไดรฟ์ IC | ST7789 |
| ความสว่าง | 250 (TYP) cd/m2 |
| ทิศทางการดู | ดูทั้งหมด |
| ไฟหลัง | 2 LED ขาว |
| อุณหภูมิการทํางาน | -20°C ~ + 70°C |
| อุณหภูมิเก็บรักษา | -30°C ~ + 80°C |
| น้ําหนัก | TBD |
1.3 นิ้ว TFT LCD 240x240 จุด
การนิยาม Pin
| ไม่ ไม่ | สัญลักษณ์ | คําอธิบาย |
| 1 | GND | ดิน |
| 2 | LEDK | คาโทดของไฟหลัง |
| 3 | LEDA | อานอดของแสงเบื้องหลัง |
| 4 | VCC | พลังงานไฟฟ้าสําหรับ Analog ((2.8V-3.3V) |
| 5 | GND | ดิน |
| 6 | GND | ดิน |
|
7 |
D/C |
เลือกปิน D/C= ราคา 1 ราคา: แสดงข้อมูล D/C = ราคา 0 ราคา: ข้อมูลการสั่งการ |
| 8 | CS |
ชิปเลือกปิน ((Low อนุญาต) |
| 9 | SCL | สตางค์นาฬิกา |
| 10 | SDA | การใส่ข้อมูลลําดับ |
| 11 | กําหนดใหม่ | LCM Reset pin (ปินรีเซ็ต LCM) |
| 12 | GND | ดิน |
คุณสมบัติไฟฟ้า
| ปริมาตร | สัญลักษณ์ | นาที | แบบ | แม็กซ์ | หน่วย |
| โลจิกฟอร์มวอลเตจ | IOVCC | 1.65 | 1.8 / 28 | 3.3 | V |
| ความดันไฟฟ้าแบบแอนลาจ | VCC | 2.6 | 2.8 | 3.3 |
-- |
| กระแสไฟเข้า | อีด |
-- |
20 |
-- |
mA |
| ความสว่าง |
-- |
250 |
-- |
Cd/m2 |

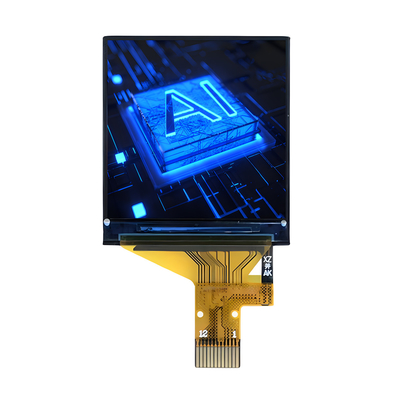

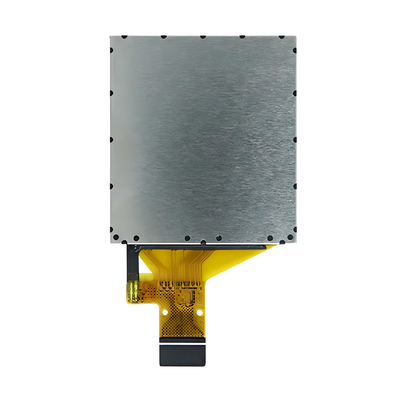

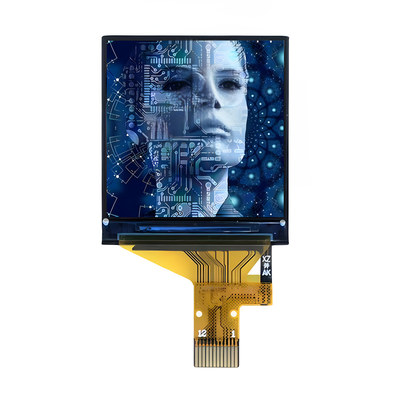

1.3 นิ้ว TFT LCD 240x240 จุด ภาพสินค้า
โรงงานและการรับรอง
หน้าจอสัมผัสขนาดประมาณ (PCAP)
เทคโนโลยีสัมผัสแบบคัดลอกความจุ (PCAP) ให้การตอบสนองที่รวดเร็วและมีความรู้สึก และความน่าเชื่อถือระดับมืออาชีพรวมกัน
โครงการจอสัมผัสจุลินทรีย์จุลินทรีย์จุลินทรีย์ (PCAP)ซึ่งเป็นคําตอบที่บูรณาการที่ช่วยทําให้โซ่การจัดส่งและการประกอบง่ายขึ้น.
กล่องปกปิด:
1รูป: ขนาด, รูปแบบ, การรักษาขอบ, หลุมและตัดออกตามความต้องการ
2สี: การพิมพ์ผ้าไหม โลโก้
3วัสดุกระจก: กระจกกอริลล่า, กระจกกระชับ, PMMA
4การรักษา: กระจก, AG, AR, AF
เซนเซอร์:
1วัสดุเซ็นเซอร์: แก้ว, ฟิล์ม, ฟิล์ม+ฟิล์ม
2FPC: การออกแบบรูปร่างเป็นตัวเลือก
3IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix และอื่นๆ
4อินเตอร์เฟส: I2C, USB, RS232
